首页  >  产品百科  >  LT1970CFE#PBF

LT1970CFE#PBF

产品分类: 特殊用途放大器
厂牌: ANALOG DEVICES
产品描述: 7mA 1.6V/μs 3.6MHz 800mA 1 ±18V,36V 200μV 160nA TSSOP-20 贴片安装 1.2mm(高度)
供应商型号: LT1970CFE#PBF
供应商: 国内现货
标准整包数: 1036

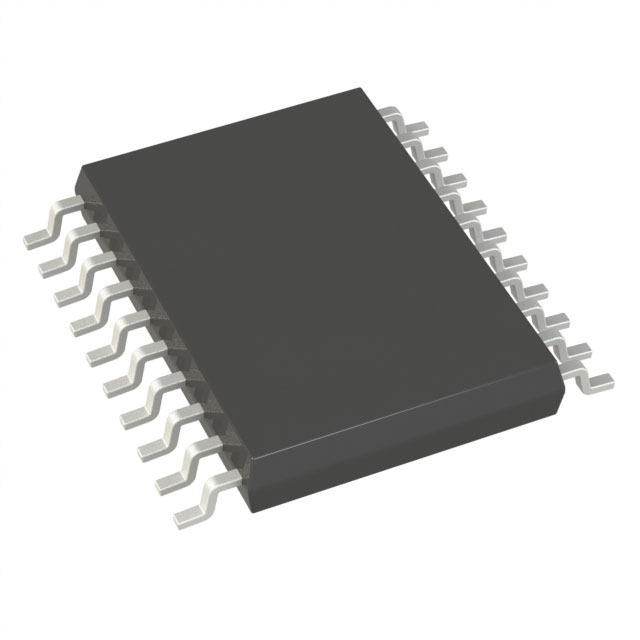

ANALOG DEVICES 特殊用途放大器 LT1970CFE#PBF

LT1970CFE#PBF概述


    产品简介


    LT1970 ±500mA功率运算放大器
    LT1970是一款±500mA功率运算放大器,具备精确的外部控制电流限制功能。这款器件能够通过独立的控制电压编程源电流和沉电流限阈值,精度可达2%。LT1970的工作电源可以是单电源或分立电源,总供电电压范围为5V到36V。该放大器具有单位增益稳定性,增益带宽积(GBW)为3.6MHz,上升速率为1.6V/μs。此外,电流限制电路在VCSRC或VCSNK控制输入与放大器输出之间以2MHz响应速度工作。

    技术参数


    - 总供电电压范围: 5V 至 36V
    - 增益带宽积: 3.6MHz
    - 上升速率: 1.6V/μs
    - 电流限制精度: ±2%
    - 电源范围: 单电源或分立电源
    - 输出电流限制: ±800mA
    - 封装类型: 20引脚塑料TSSOP
    - 温度范围: -40°C 至 85°C
    - 最大结温: 150°C

    产品特点和优势


    LT1970的主要特点是其精准的外部控制电流限制和可调的源电流及沉电流限制。这些特点使得它非常适合于需要精确电流控制的应用场合。该器件还具备热关断保护功能,进一步增强了其可靠性。此外,LT1970拥有较快的电流限制响应速度(2MHz),使其能够快速应对突发电流变化,适用于高速动态响应要求的应用。

    应用案例和使用建议


    应用场景:
    - 自动测试设备(ATE)
    - 实验室电源
    - 电机驱动器
    - 热电冷却器驱动器
    使用建议:
    1. 散热管理:由于LT1970在高电流状态下工作时会产生大量热量,因此应确保良好的散热措施,例如使用大尺寸散热片或PCB铜底板进行热传导。
    2. 电流感测配置:在使用外部电流检测电阻时,应正确连接SENSE+和SENSE–引脚以确保准确的电流检测。对于电流限制调整,可通过调节VCSRC和VCSNK来实现。
    3. 电源配置:确保电源稳定且满足LT1970的供电要求。如果需要更大的输出电流,可以通过增加外部功率晶体管来扩展输出能力。

    兼容性和支持


    LT1970可与多种单电源或分立电源配合使用,兼容各种标准电源配置。此外,厂商提供了详尽的技术文档和支持服务,用户可通过官方网站获取更多资料和技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电流受限 | 检查VCSRC和VCSNK设置,确保电流限制设定正确;检查外部电流感测电阻是否合适 |
    | 热关断 | 改善散热条件,减少负载电流或降低环境温度 |
    | 输出不稳定 | 检查供电电压是否稳定;确认负载阻抗匹配 |

    总结和推荐


    LT1970 ±500mA功率运算放大器凭借其精准的电流限制功能和宽泛的电源范围,在自动测试设备、实验室电源等领域具有显著的应用优势。其卓越的性能和可靠的热关断保护使其成为工业和科研领域的理想选择。鉴于上述特点,强烈推荐在需要高精度电流控制和强电流处理能力的应用中使用LT1970。

LT1970CFE#PBF参数

参数
最小工作供电电压 -
CMRR - 共模抑制比 -
电流 - 输入偏置 160nA
通道数量 1
每个通道的输出电流 800mA
典型压摆率 1.6V/μs
典型增益带宽 3.6MHz
-3db带宽 -
典型供电电流 7mA
Vos - 输入偏置电压 200μV
最大工作供电电压 ±18V,36V
长*宽*高 1.2mm(高度)
通用封装 TSSOP-20
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

LT1970CFE#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT1970CFE#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 特殊用途放大器 ANALOG DEVICES LT1970CFE#PBF LT1970CFE#PBF数据手册

LT1970CFE#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1036+ ¥ 73.5494
2072+ ¥ 71.6795
3108+ ¥ 69.8096
库存: 6000
起订量: 1036 增量: 74
交货地:
最小起订量为:1036
合计: ¥ 76197.17
