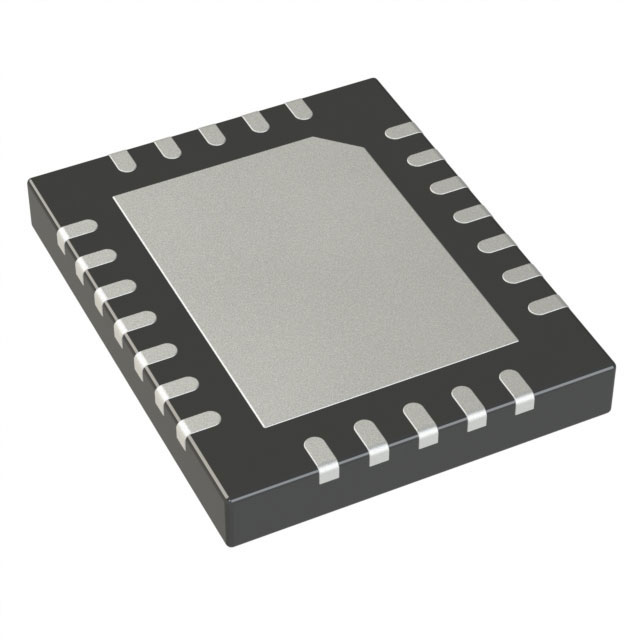

LTC6417CUDC#PBF

产品分类: 特殊用途放大器
厂牌: ANALOG DEVICES
产品描述: 123mA 10KV/μs 1.6GHz 83dB 100mA 1 5.25V 100μV 2μA 1.6GHz QFN 贴片安装 4mm(长度)*3mm(宽度)
供应商型号: LTC6417CUDC#PBF
供应商: 期货订购
标准整包数: 1001
ANALOG DEVICES 特殊用途放大器 LTC6417CUDC#PBF

LTC6417CUDC#PBF概述

    LTC6417 差分单位增益缓冲器技术手册解析

    1. 产品简介


    产品类型:
    LTC6417 是一款高性能的差分单位增益缓冲器,适用于驱动高速模数转换器(ADC)和其他需要高保真信号传输的应用。
    主要功能:
    - 极低噪声
    - 高线性度
    - 快速输出电压钳位
    - 简化的使用方法(无需外部偏置或增益设置元件)
    应用领域:
    - 驱动高分辨率14位和16位流水线ADC
    - 宽带信号处理系统
    - 通信系统
    - 测试测量仪器

    2. 技术参数


    - 输入阻抗: 18.5 kΩ(允许使用1:4和1:8变压器)
    - 输出电压摆幅: 4.28 VP-P(在50Ω差分负载下)
    - 电源电压范围: 4.75V 到 5.25V
    - 典型功耗: 123 mA(标准模式),通过PWRADJ引脚可降低到74 mA
    - 热关断电流: 24 mA(硬件关断模式)
    - 过压指示: VOR引脚指示输出电压过载
    - 封装: 20引脚 3 mm × 4 mm QFN 封装
    - 工作温度范围: –40°C 到 105°C

    3. 产品特点和优势


    独特功能:
    - 快速输出电压钳位功能,保护后续电路免受过压损坏
    - 可编程高增益和快速恢复的输出钳位
    - DC耦合信号路径,无需额外AC耦合电容
    - 极低的输出噪声密度(1.5 nV/√Hz)
    市场竞争力:
    - 优异的噪声抑制能力和线性度,适合高精度信号处理
    - 高带宽(1.6 GHz –3dB 带宽),支持高速数据转换
    - 低功耗设计,通过PWRADJ引脚可灵活调整

    4. 应用案例和使用建议


    应用案例:
    LTC6417 用于驱动 LTC2209 16位ADC,频率为140 MHz。根据测试结果,SFDR(无杂散动态范围)可达88 dBc,SNR(信噪比)达到75.4 dB,性能表现优异。
    使用建议:
    - 使用时确保信号源阻抗匹配以避免反射
    - 对于高频应用,考虑添加外部RC滤波器以减少高频噪声干扰
    - 根据具体应用需求调节PWRADJ引脚,以获得最佳功耗和性能平衡

    5. 兼容性和支持


    - 兼容性:
    LTC6417 能够与多种高精度ADC直接对接,如Linear Technology的其他高速ADC
    - 支持:
    供应商提供详尽的技术文档、应用笔记和客户支持服务,方便用户进行设计和调试

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查电源电压是否在4.75V到5.25V范围内,确认所有接地连接良好 |
    | 输出电压不达预期 | 调整PWRADJ引脚电压,重新评估信号链路 |

    7. 总结和推荐


    综合评估:
    LTC6417是一款具有极高性价比的高性能差分单位增益缓冲器,具备极低噪声、高线性度和宽频带等特点。其独特的输出电压钳位功能、简单易用的设计使其在多种高精度信号处理应用中表现出色。
    推荐使用:
    强烈推荐在需要高精度信号处理和高速数据转换的应用中使用LTC6417,无论是工业控制还是通信系统,它都能提供卓越的性能和稳定性。

LTC6417CUDC#PBF参数

参数
最大工作供电电压 5.25V
典型压摆率 10KV/μs
电流 - 输入偏置 2μA
最小工作供电电压 -
-3db带宽 1.6GHz
典型增益带宽 1.6GHz
典型供电电流 123mA
通道数量 1
Vos - 输入偏置电压 100μV
每个通道的输出电流 100mA
CMRR - 共模抑制比 83dB
长*宽*高 4mm(长度)*3mm(宽度)
通用封装 QFN
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装
