首页  >  产品百科  >  ADN2890ACP-RL7

ADN2890ACP-RL7

产品分类: 其他放大器
厂牌: ANALOG DEVICES
产品描述: 39mA 3V Limiting LFCSP(EP) 贴片安装,黏合安装
供应商型号: ADN2890ACP-RL7CT-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 其他放大器 ADN2890ACP-RL7

ADN2890ACP-RL7概述


    产品简介


    ADN2890 是一款高性能的限幅放大器(Limiting Amplifier),专为SONET、千兆以太网(GbE)和光纤通道(Fibre Channel)光学接收器设计。其输入信号范围可达 2.0 Vp-p 差分,具有卓越的 3 mVp-p 差分输入灵敏度。ADN2890 集成了多种关键功能,如量化器、失信号检测器(LOS)、接收信号强度指示器(RSSI)等,适用于高速数据传输应用。这款器件的主要功能包括接收光学信号的处理和增强信号质量,使其在电信、数据中心和工业自动化等领域广泛应用。

    技术参数


    以下是 ADN2890 的核心技术参数:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 输入电压范围 | 1.8 | 2.8 | - | Vp-p | dc 耦合 |
    | 输入共模电压 | 2.1 | 2.7 | - | V | dc 耦合 |
    | 差分输入峰峰值 | 2.0 | - | - | Vp-p | ac 耦合 |
    | 输入灵敏度 | 3 | - | - | mVp-p | BER ≤ 1×10⁻¹⁰ |
    | 小信号增益 | 57 | - | - | dB | 差分信号 |
    | 随机抖动 | 2.4 | 5 | - | ps rms | 输入 > 10 mVp-p |
    | 确定性抖动 | 13.7 | 19 | - | ps p-p | 输入 > 10 mVp-p |
    | 输出摆幅 | 650 | 700 | 800 | mVp-p | 差分信号 |
    | 输出上升/下降时间 | 80 | 100 | - | ps | 20%-80% |
    | 工作温度范围 | -40 | 25 | 85 | °C | - |
    | 功耗 | 130 | - | - | mW | 单电源供电 |

    产品特点和优势


    1. 高集成度:集成了限幅放大器、失信号检测器(LOS)和接收信号强度指示器(RSSI)等功能模块,减少了外部电路的需求。
    2. 优异的性能:支持高达 2.7 Gb/s 的数据速率,差分输入灵敏度低至 3 mVp-p,确保高精度的数据处理。

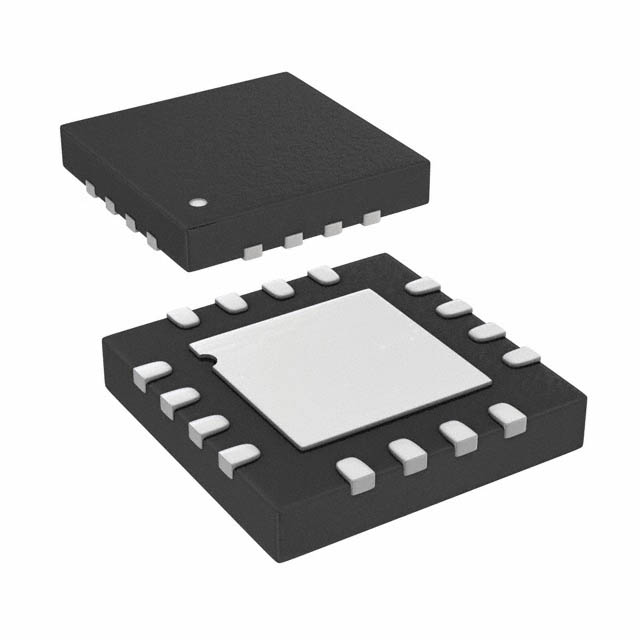

    3. 空间节省:采用紧凑型 3 mm × 3 mm 16 引脚 LFCSP 封装,适合高密度布线。
    4. 灵活性:可通过调整电阻阈值(THRADJ)自定义失信号检测门限,适应不同应用场景。
    5. 可靠性:单电源供电,功耗低至 130 mW,确保长时间稳定运行。

    应用案例和使用建议


    应用场景:
    - SFP/SFF/GBIC 光学收发器
    - OC-3/12/48、GbE 和光纤通道接收器
    - 10GBASE-LX4 收发器
    - 波分复用(WDM)收发模块
    使用建议:
    1. PCB 设计:确保提供一个低阻抗接地平面,使用多条过孔连接到 ADN2890 的接地引脚(Pin 9 和暴露焊盘),以减少寄生电感。
    2. 电源去耦:在 VCC 和 VEE 上分别使用 10 μF 电解电容和多个陶瓷电容(0.1 μF 和 1 nF),以减少电源噪声干扰。
    3. 差分信号传输:在所有高速信号(PIN、NIN、OUTP 和 OUTN)上使用 50 Ω 匹配的传输线,以避免信号反射。

    兼容性和支持


    - 兼容性:ADN2890 可与符合 SFF-8472 标准的光收发器无缝协作,广泛适配各类光电模块。
    - 支持:Analog Devices 提供详尽的技术文档、应用指南及设计支持服务,帮助用户快速完成开发。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | RSSI 输出不准确 | 检查连接的外部电阻值是否符合规范,重新校准偏置电流。 |
    | 信号丢失频繁触发 LOS 检测 | 调整 THRADJ 电阻值,增加信号阈值。 |
    | 噪声过大导致误触发 | 增加旁路电容(如 0.1 μF 和 1 nF)靠近 ADN2890。 |

    总结和推荐


    ADN2890 是一款高性能、高可靠性的限幅放大器,专为高速光通信应用设计。凭借其紧凑封装、低功耗和强大的多功能集成能力,它成为 SFP/SFF 光学模块的理想选择。推荐用于需要高精度信号处理和低功耗运行的应用场景,尤其是对成本敏感且空间受限的设计。
    综上所述,ADN2890 值得强烈推荐!

ADN2890ACP-RL7参数

参数
最大工作供电电压 -
最小工作供电电压 3V
放大器类型 Limiting
典型供电电流 39mA
通用封装 LFCSP(EP)
安装方式 贴片安装,黏合安装
零件状态 停产

ADN2890ACP-RL7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADN2890ACP-RL7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其他放大器 ANALOG DEVICES ADN2890ACP-RL7 ADN2890ACP-RL7数据手册

ADN2890ACP-RL7封装设计

查看详情并下载
Symbol
Footprint
3D Model
