首页  >  产品百科  >  LTC6560HUD#TRPBF

LTC6560HUD#TRPBF

产品分类: 特殊用途放大器
厂牌: ANALOG DEVICES
产品描述: 17.7mA 1 5.25V 13.8mV 220MHz QFN-16 贴片安装
供应商型号: Q-LTC6560HUD#TRPBF
供应商: 期货订购
标准整包数: 2500

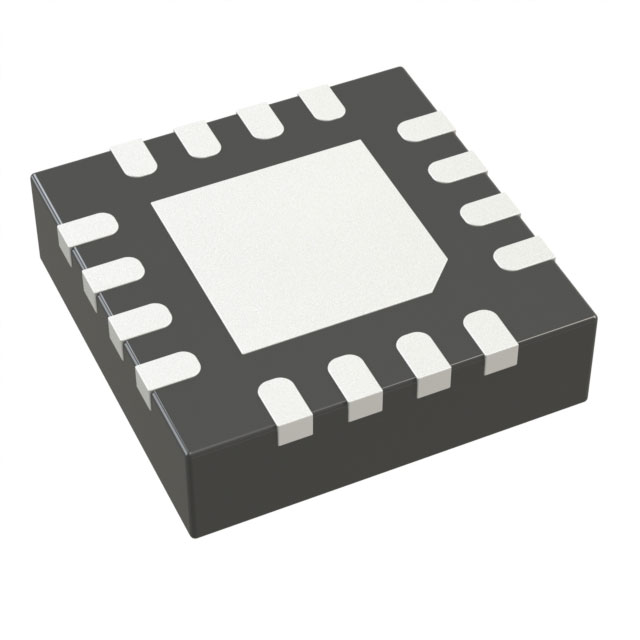

ANALOG DEVICES 特殊用途放大器 LTC6560HUD#TRPBF

LTC6560HUD#TRPBF概述

    LTC6560 单通道跨阻放大器(TIA)技术手册

    产品简介


    LTC6560 是一款由Analog Devices公司设计的低噪声跨阻放大器(Transimpedance Amplifier,简称TIA)。它具有220MHz的带宽,特别适用于利用雪崩光电二极管(APD)的测距系统,如激光雷达(LIDAR)接收器。LTC6560的低噪声特性、高跨阻增益及低功耗使其在光通信和测量应用中表现出色。此款放大器能够在单个5V电源下运行,仅消耗90毫瓦功率。

    技术参数


    - 带宽: 220 MHz (-3dB带宽)
    - 输入电容: 2pF时为220 MHz
    - 跨阻增益: 74kΩ
    - 输入电流噪声密度: 4.8 pA/√Hz(200MHz)
    - 集成输入电流噪声: 64 nARMS(0.1MHz至200MHz)
    - 线性输入范围: 0µA至30µA
    - 过载电流: >±400mA 峰值
    - 过载恢复时间: 1mA 10ns
    - 输出多路复用切换时间: <50ns
    - 输出摆幅: 2VP-P (100Ω负载)
    - 封装: 3mm × 3mm 16引脚无铅QFN封装

    产品特点和优势


    LTC6560的主要特点在于其高带宽、低噪声和快速恢复能力。这些特性使得它非常适合于需要快速响应的应用,如LIDAR接收器。另外,其内部集成了一个50Ω电阻,可以有效减少信号损失,从而提高信号完整性。LTC6560通过输出多路复用功能,允许多个放大器串联输出,扩展了其应用范围。

    应用案例和使用建议


    在实际应用中,LTC6560通常用于接收并放大来自APD的电流信号。例如,在LIDAR系统中,它可以作为探测器,将接收到的光学信号转换成电信号,以便后续处理。对于此类应用,建议使用合适的偏置电压来驱动APD,以确保最佳的响应速度和灵敏度。此外,为了进一步降低噪声,可以选择更小的输入电容(<2pF)。

    兼容性和支持


    LTC6560可以在单一5V电源下运行,与其他5V供电的系统兼容良好。其内部集成了输出多路复用功能,可以通过简单地连接多个LTC6560芯片实现多通道输出。制造商提供了详细的技术支持,包括技术文档和客户支持服务。

    常见问题与解决方案


    - Q: 如何配置VREF引脚?
    - A: VREF引脚应该与一个至少0.1μF的陶瓷旁路电容器连接,并放置在靠近VREF引脚的地方。如果未连接VREF,则默认值为约1.55V。

    - Q: 如何实现过载恢复?
    - A: 当过载情况发生后,可以通过调整LTC6560的过载恢复时间(10ns内达到1mA)来迅速恢复正常操作。

    - Q: 如何选择正确的电源电压?
    - A: 为了确保最佳性能,建议使用5V的电源电压,但供电电压范围可在4.75V至5.25V之间。

    总结和推荐


    总体而言,LTC6560是一款高性能的跨阻放大器,具有出色的带宽、低噪声和高可靠性。它在LIDAR和其他需要高精度光信号检测的应用中表现优异。因此,我们强烈推荐在需要高带宽、低噪声的场合使用LTC6560。

LTC6560HUD#TRPBF参数

参数
典型压摆率 -
每个通道的输出电流 -
CMRR - 共模抑制比 -
通道数量 1
最小工作供电电压 -
最大工作供电电压 5.25V
-3db带宽 220MHz
典型供电电流 17.7mA
Vos - 输入偏置电压 13.8mV
电流 - 输入偏置 -
典型增益带宽 -
通用封装 QFN-16
安装方式 贴片安装
包装方式 卷带包装

LTC6560HUD#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC6560HUD#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 特殊用途放大器 ANALOG DEVICES LTC6560HUD#TRPBF LTC6560HUD#TRPBF数据手册

LTC6560HUD#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25000+ ¥ 26.618
50000+ ¥ 26.1816
75000+ ¥ 25.5271
库存: 25000
起订量: 25000 增量: 2500
交货地:
最小起订量为:25000
合计: ¥ 665450
直接购买
加入购物车
