ADL5303ACPZ-R7

产品分类: 特殊用途放大器
厂牌: ANALOG DEVICES
产品描述: 4.5mA 15V/μs@ 5V 1 3V 5.5V 20mV@ 5V 400nA 10MHz QFN 贴片安装,黏合安装 3mm*3mm*750μm
供应商型号: 26M-ADL5303ACPZ-R7
供应商: 云汉优选
标准整包数: 1

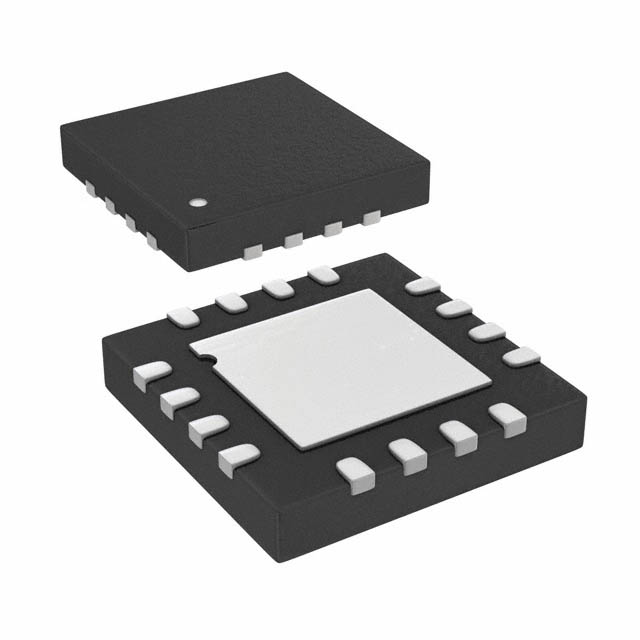

ANALOG DEVICES 特殊用途放大器 ADL5303ACPZ-R7

ADL5303ACPZ-R7概述


    产品简介


    产品类型:ADL5303是一款专为光纤光电二极管接口优化的单片对数检测器。
    主要功能:该芯片能够实现宽动态范围(160 dB)的测量,覆盖电流范围从100 pA到10 mA。其内部集成的对数转换器能够提供高精度的线性输出,特别适用于光学功率测量、宽带对数压缩和激光自动功率控制环路等应用。
    应用领域:ADL5303广泛应用于高精度光学功率测量系统、光纤通信、激光自动功率控制(APC)等领域。

    技术参数


    | 参数 | 测试条件/备注 | 最小值 | 典型值 | 最大值 | 单位 |
    | :: | :: | :: | :: | :: | :: |
    | 输入接口 | PIN 3, INPT; PIN 2 和 PIN 4, VSUM | 100 pA | 10 mA
    | 输入节点电压 | 内部预设;可调整 | 0.46 | 0.5 | 0.54 | V |
    | 温度漂移 | -40°C < TA < +85°C | 0.04 mV/°C |
    | 输入保护电压 | VOFS = VIN – VSUM | -20 +20 | mV |
    | 光电二极管偏置 | 建立在VPDB和INPT之间 | 70 | 100 | mV |
    | 转阻抗 200 mV/mA |
    | 对数输出 | PIN 8, VLOG 195 | 205 | mV/dec |
    0°C < TA < 70°C | 193 207 | mV/dec |
    | 截距 | 激光修调在25°C | 60 | 100 | 140 | pA |
    0°C < TA < 70°C | 35 175 | pA |
    | 法律一致性误差 | 10 nA < IPD < 1 mA,峰值误差 | 0.05 | 0.25 | dB |
    | 输出电压 0.1 1.6 | V |
    | 输出电阻 | 激光修调在25°C | 4.95 | 5 | 5.05 | kΩ |
    | 参考输出 | PIN 6, VREF 1.98 | 2.02 | V |

    产品特点和优势


    - 动态范围广:ADL5303能在160 dB范围内工作,从100 pA到10 mA,适用于多种光学应用。
    - 温度稳定性高:采用精密激光修调技术确保在-40°C至+85°C温度范围内,各项指标依然保持稳定。
    - 低功耗:典型静态电流仅为约4.5 mA,非常适合电池供电设备。
    - 易于调整:内置斜率和截距可调整,方便在不同应用场景中进行定制化配置。
    - 高性能输出缓冲器:具有15 V/µs的快速转换速率,适用于高速信号处理。

    应用案例和使用建议


    应用案例
    - 光纤通信系统:ADL5303可用于光纤通信系统中,监测并调节光信号强度,确保通信质量。
    - 激光自动功率控制:在高精度光学功率测量系统中,用于检测并调节激光器的输出功率,维持恒定的光强。
    使用建议
    - 调整输入保护电压:通过适当调整输入保护电压,确保在不同输入电流下,设备能正常运行。
    - 利用参考输出调整截距:根据实际需要,可以通过改变参考输出电压来重新定位截距,以满足特定应用需求。
    - 利用输出缓冲器提高信噪比:在需要高信噪比的应用场景中,可以利用输出缓冲器增强信号质量,降低噪声影响。

    兼容性和支持


    - 兼容性:ADL5303与各种标准光电二极管兼容,支持3.0 V至5.5 V单电源供电。
    - 技术支持:制造商提供全面的技术支持和文档资料,帮助用户快速上手并解决问题。

    常见问题与解决方案


    1. 问题:设备在低温环境下表现不稳定。
    解决方案:检查电路连接是否正确,并确保光电二极管与ADL5303之间存在良好的热耦合,从而减少温度漂移的影响。
    2. 问题:在高电流下测量结果出现偏差。
    解决方案:确认输入电流未超过ADL5303的最大范围,并适当调整参考输出电压来重新定位截距。
    3. 问题:输出电压不准确。
    解决方案:重新校准输出电阻,确保激光修调后的电阻值符合要求。

    总结和推荐


    ADL5303是一款功能强大且高度可靠的对数检测器,具备宽动态范围、高精度测量能力和广泛的适用性。对于需要精确测量低频信号功率的应用场景,ADL5303是一个理想的选择。凭借其温度稳定性、低功耗和易于调整的特点,ADL5303在光纤通信、光学测量等领域具有显著的竞争优势。强烈推荐在相关项目中使用ADL5303,以确保系统的可靠性和性能。

ADL5303ACPZ-R7参数

参数
最大工作供电电压 5.5V
典型增益带宽 -
最小工作供电电压 3V
-3db带宽 10MHz
通道数量 1
每个通道的输出电流 -
CMRR - 共模抑制比 -
典型压摆率 15V/μs@ 5V
典型供电电流 4.5mA
电流 - 输入偏置 400nA
Vos - 输入偏置电压 20mV@ 5V
长*宽*高 3mm*3mm*750μm
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ADL5303ACPZ-R7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADL5303ACPZ-R7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 特殊用途放大器 ANALOG DEVICES ADL5303ACPZ-R7 ADL5303ACPZ-R7数据手册
