LTC1444IS#PBF

产品分类: 比较器
厂牌: ANALOG DEVICES
产品描述: 8.5μA CMOS,Open Drain,TTL 1.8mA 4 2V,1V 11V 10mV@ 5V 窗口 SO-16 贴片安装
供应商型号: 4022751
供应商: 海外现货
标准整包数: 1

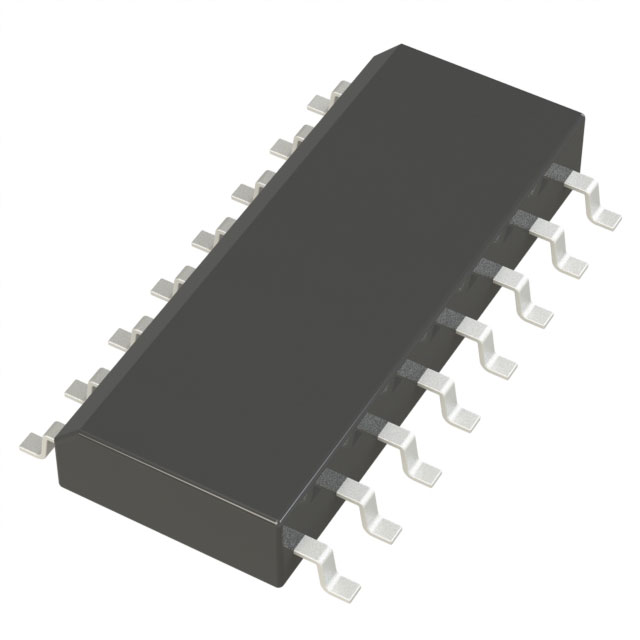

ANALOG DEVICES 比较器 LTC1444IS#PBF

LTC1444IS#PBF概述


    产品简介


    LTC1443/LTC1444/LTC1445 超低功耗四路比较器
    LTC1443/LTC1444/LTC1445 是一款超低功耗的四路比较器,内置参考电压。这些比较器在全温度范围内的静态电流小于 8.5µA,并且具备可编程迟滞(仅适用于 LTC1444/LTC1445),以及TTL/CMOS兼容输出(仅适用于 LTC1443/LTC1445)。
    主要功能
    - 内置参考电压:1.182V ±1%(LTC1443)或 1.221V ±1%(LTC1444/LTC1445)
    - TTL/CMOS兼容输出:LTC1443/LTC1445 输出端可以提供高达 40mA 的电流源(开漏输出)
    - 宽电源范围:单电源 2V 至 11V,双电源 ±1V 至 ±5.5V(仅适用于 LTC1443)
    应用领域
    - 电池供电系统监控
    - 阈值检测
    - 窗口比较器
    - 振荡电路

    技术参数


    - 电源电压范围:单电源 2V 至 11V,双电源 ±1V 至 ±5.5V
    - 静态电流:最大 8.5µA
    - 参考电压:1.182V(LTC1443)或 1.221V(LTC1444/LTC1445),精度为 1.5%
    - 输入电压范围:涵盖负电源电压
    - 输出高电压:V+ - 0.4V(LTC1443/LTC1445)
    - 输出低电压:GND + 0.4V 或 V– + 0.4V
    - 传播延迟:典型值 12µs(过驱动 10mV),最大值 4µs(过驱动 100mV)
    - 电源抑制比:0.1mV/V 至 1.0mV/V
    - 噪声电压:100Hz 至 100kHz 时 20µVRMS
    - 参考输出电流:最大 200µA 源电流,最大 15µA 吸电流

    产品特点和优势


    - 超低功耗:静态电流小于 8.5µA,极大延长电池寿命。
    - 宽电压范围:适用多种电源环境,增强系统灵活性。
    - 可编程迟滞:提高电路稳定性,防止信号抖动。
    - 参考输出驱动能力:可驱动高达 0.01µF 的旁路电容,无振荡现象。
    - 大电流输出能力:LTC1443/LTC1445 输出可以持续提供高达 40mA 的电流。

    应用案例和使用建议


    应用案例
    - 电池供电系统监控:利用其超低功耗特点,用于电池管理系统监控。
    - 阈值检测:用于监测信号是否超过预设阈值,例如温度监控。
    - 窗口比较器:用于设定上下限,以确保信号在安全范围内运行。
    - 振荡电路:由于其高精度参考电压,可用于设计高稳定的振荡电路。
    使用建议
    - 电源稳压:为避免电压波动对比较器的影响,建议在电源上加装 0.1µF 旁路电容。
    - 电阻选择:为了实现临界阻尼,使用图 2 中所示的电阻值,不同电容值对应的电阻如下:
    - 1µF 电容对应 1kΩ 电阻
    - 100µF 电容对应 100Ω 电阻
    - 温度补偿:考虑在高温环境下选择更宽温度范围的产品,如 -40°C 至 85°C 的型号。

    兼容性和支持


    - 封装类型:16 引脚 SO、PDIP 和 DFN 封装。
    - 兼容性:适合替换 MAX924 系列,方便升级。
    - 技术支持:厂家提供详细的使用说明和技术支持服务。

    常见问题与解决方案


    - 问题:如何选择合适的封装类型?
    - 解答:根据应用场景选择合适的封装类型。SO 和 PDIP 适用于通用场景,而 DFN 封装体积较小,适合空间受限的应用。
    - 问题:如何防止参考输出振荡?
    - 解答:参考输出旁路电容选择在 0.01µF 以下,或者插入一个串联电阻来增加电容值至 100µF。
    - 问题:如何设置适当的迟滞值?
    - 解答:通过调整图 3 中的 R1 和 R2 设置 10mV 的迟滞,同时使用 R3 进行参考响应的阻尼处理。

    总结和推荐


    综上所述,LTC1443/LTC1444/LTC1445 系列超低功耗四路比较器以其卓越的低功耗特性、宽电压范围、高精度参考电压和灵活的迟滞设置,在电池供电系统、阈值检测、窗口比较器及振荡电路等应用场景中表现出色。其宽广的工作温度范围和强大的支持服务进一步增强了其市场竞争力。因此,我们强烈推荐在需要高性能低功耗比较器的应用中使用 LTC1443/LTC1444/LTC1445 系列产品。

LTC1444IS#PBF参数

参数
输出类型 CMOS,Open Drain,TTL
典型供电电流 8.5μA
Vos - 输入偏置电压 10mV@ 5V
每个通道的输出电流 1.8mA
最小工作供电电压 2V,1V
响应时间 -
最大工作供电电压 11V
电流 - 输入偏置 -
通道数量 4
比较器类型 窗口
10.01mm(Max)
3.99mm(Max)
1.5mm(Max)
通用封装 SO-16
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

LTC1444IS#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC1444IS#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 比较器 ANALOG DEVICES LTC1444IS#PBF LTC1444IS#PBF数据手册

LTC1444IS#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 93.2874
10+ ¥ 63.3686
50+ ¥ 50.7759
100+ ¥ 46.7513
250+ ¥ 44.8908
500+ ¥ 43.9669
1000+ ¥ 43.0304
库存: 89
起订量: 19 增量: 1
交货地:
最小起订量为:10
合计: ¥ 633.68
