5962-9095501M2A

产品分类: 运算放大器
厂牌: ANALOG DEVICES
产品描述: 44mA 1 4.5V 7.5V 200μV@ +/-5V 25μA 145MHz Demodulating Log Amp,Logarithmic Amplifier LCC-20 贴片安装
供应商型号: CY-5962-9095501M2A
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 运算放大器 5962-9095501M2A

5962-9095501M2A概述


    产品简介


    AD640是一款完整的单片式对数放大器,由Analog Devices公司设计生产。这款产品能够在直流至120 MHz的频率范围内提供高达50 dB的动态范围(单个AD640),通过两个级联AD640可扩展到95 dB动态范围(在降低带宽的情况下)。AD640采用逐级检测方案,输出电流与输入电压的对数值成正比,适用于雷达、声纳、超声波和音频系统等多种领域。此外,其精准的仪器仪表特性使其成为直流到120 MHz频段内信号压缩和绝对功率测量的理想选择。

    技术参数


    基本规格
    - 输入阻抗:差分模式下约为500 kΩ并联约2 pF
    - 输入偏置电流:7-25 µA
    - 工作温度范围:商业级(0°C至+70°C)、工业级(-40°C至+85°C)、军用级(-55°C至+125°C)
    - 输入范围:双极性电流输出,每十年1 mA,可选电压斜率(如1 V/10 dB)
    动态特性
    - 五级级联,每级增益为10 dB,带宽为350 MHz
    - 全温范围内的对数响应斜率、截距和交流响应均稳定
    - 低功耗操作(典型值220 mW,±65 V供电)
    接口与封装
    - 封装形式:20引脚侧焊陶瓷DIP、无引线芯片载体(LCC)或塑料DIP
    - 提供商用级、工业级及军用级版本

    产品特点和优势


    AD640具有多个显著特点和优势,使其在市场上脱颖而出:
    1. 绝对校准精度:首次实现了宽带对数放大器的精确校准,误差低于±1 dB。
    2. 温度稳定性:通过先进的电路设计,在整个军用温度范围内表现优异。
    3. 全差分信号路径:有效减少由于供电不足或共享接地引起的不稳定问题,提高可靠性。
    4. 多接口兼容性:支持平衡信号输出,便于不同端口接地配置的选择,简化应用设计。
    5. 低成本解决方案:相比离散解决方案更经济,同时减少了外部元件数量。

    应用案例和使用建议


    应用案例
    AD640被广泛应用于各种高精度测量和通信系统中,例如:
    - 雷达与声纳系统:用于目标检测和距离计算。
    - 超声波测量设备:实现高强度信号处理下的高精度压缩。
    - 音频信号处理器:处理音频信号的动态范围扩展。
    使用建议
    为了充分发挥AD640的性能,建议如下:
    1. 确保良好的电源管理,避免电压波动影响精度。
    2. 在设计PCB时,合理布置去耦电容以减小噪声干扰。
    3. 针对极端温度条件下的使用,需特别注意散热设计。

    兼容性和支持


    AD640可以与其他类似模块化组件配合使用,形成复杂系统的构建块。此外,Analog Devices提供详尽的技术文档和支持服务,包括开发工具和样片申请渠道。

    常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方案:
    1. 问题:输出电流不稳定
    - 解决方法:检查电源电压是否符合要求;调整ITC引脚状态。
    2. 问题:温度漂移明显
    - 解决方法:更换适合的工作温度等级型号;加强散热措施。
    3. 问题:动态范围受限
    - 解决方法:增加输入信号衰减器或者级联多个AD640以扩大动态范围。

    总结和推荐


    AD640是一款高性能的对数放大器,其卓越的温度稳定性和绝对校准精度使其成为许多关键领域的首选器件。尽管初始成本较高,但长期来看其可靠性和易用性弥补了这一不足。因此,对于需要高精度、宽动态范围且对温度变化敏感的应用场合,强烈推荐使用AD640。

5962-9095501M2A参数

参数
关闭 -
电流 - 输入偏置 25μA
典型输入噪声电压密度 -
CMRR - 共模抑制比 -
-3db带宽 145MHz
通道数量 1
放大器类型 Demodulating Log Amp,Logarithmic Amplifier
典型增益带宽 -
最小工作供电电压 4.5V
每个通道的输出电流 -
典型供电电流 44mA
输出类型 -
Vos - 输入偏置电压 200μV@ +/-5V
典型压摆率 -
最大工作供电电压 7.5V
电路数 -

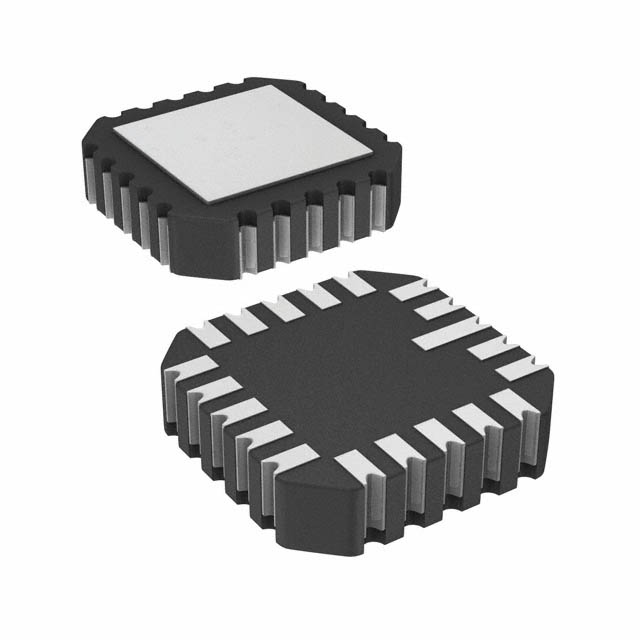

通用封装 LCC-20
安装方式 贴片安装
应用等级 军用级
零件状态 停产
包装方式 管装

5962-9095501M2A厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

5962-9095501M2A数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 运算放大器 ANALOG DEVICES 5962-9095501M2A 5962-9095501M2A数据手册

5962-9095501M2A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 548.1002 ¥ 4106.7496
库存: 2623
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4106.74
