ADA4505-1ARJZ-R7

产品分类: 特殊用途放大器
厂牌: ANALOG DEVICES
产品描述: 9μA 6mV/μs 50KHz 105dB 40mA 1 1.8V ±2.5V,5V 500μV 500nA SOT-23-5 贴片安装,黏合安装 2.9mm*1.6mm*1.15mm
供应商型号: 4020262
供应商: 海外现货
标准整包数: 1

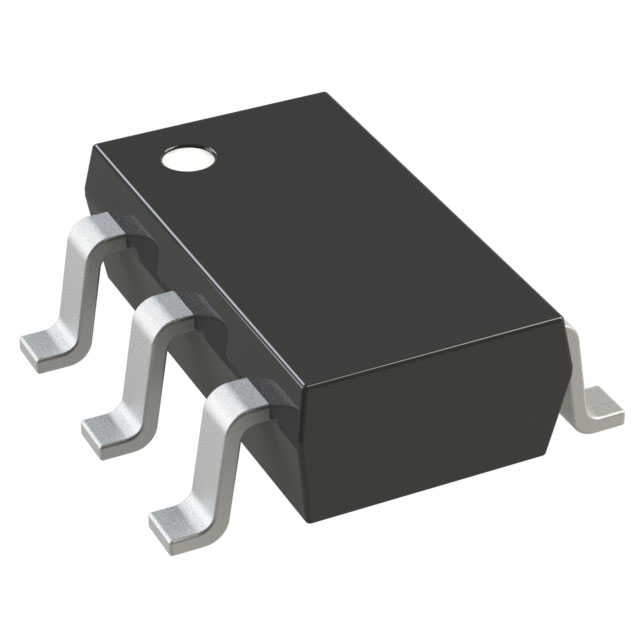

ANALOG DEVICES 特殊用途放大器 ADA4505-1ARJZ-R7

ADA4505-1ARJZ-R7概述

    ADA4505-1/ADA4505-2/ADA4505-4 技术手册概述

    产品简介


    ADA4505-1、ADA4505-2 和 ADA4505-4 是一款低功耗运算放大器,具有轨到轨输入输出功能,支持单电源(1.8 V 到 5 V)或双电源(±0.9 V 到 ±2.5 V)操作。这些放大器特别适用于电池供电的应用,如压力和位置传感器、远程安全设备、医疗监测装置、便携式消费电子产品和危险探测器。

    技术参数


    以下是这些放大器的主要技术规格和性能参数:
    - 输入特性
    - 输入失调电压:0.5 至 3 mV
    - 输入偏置电流:0.5 至 2 pA
    - 共模抑制比(CMRR):典型值为 105 dB
    - 大信号电压增益(AVO):105 至 120 dB
    - 输入噪声电压密度:65 nV/√Hz
    - 输入偏置电流温度系数:2 µV/°C
    - 输出特性
    - 输出高电平电压(VOH):最高达 4.99 V
    - 输出低电平电压(VOL):最低可达 2 mV
    - 短路限流(ISC):±40 mA(5 V 电源)
    - 电源特性
    - 电源抑制比(PSRR):100 至 110 dB
    - 每个放大器的供电电流:7 至 15 µA
    - 动态特性
    - 斜率(SR):6 mV/µs
    - 增益带宽积(GBP):50 kHz
    - 相位裕度(ΦM):52 度

    产品特点和优势


    1. 低功耗: 仅需 10 µA 的供电电流,适合电池供电设备。
    2. 零输入交叉失真: 采用新型电路技术,提供优秀的 PSRR 和 CMRR 性能。
    3. 宽工作温度范围: 在工业和扩展工业温度范围内稳定工作。
    4. 多功能封装选项: 包括 SOT-23、MSOP、WLCSP 和 TSSOP 封装,方便不同应用场景选择。

    应用案例和使用建议


    这些放大器广泛应用于多种传感器和检测设备中,例如压力传感器、医疗监测装置和便携式设备。在设计应用时,建议注意以下几点:
    - 使用适当的电源滤波以减少噪声干扰。
    - 考虑温度变化对偏置电流的影响,确保系统稳定性。

    兼容性和支持


    这些放大器与各种电源和负载兼容,同时提供全面的技术文档和支持。Analog Devices 提供详细的应用指南和技术支持服务,帮助用户更好地理解和使用这些器件。

    常见问题与解决方案


    1. 问题: 输出电压不准确
    - 解决方案: 检查电源电压和负载电阻是否在指定范围内。

    2. 问题: 噪声过大
    - 解决方案: 添加外部滤波电容,减小电源纹波。

    3. 问题: 偏置电流过高
    - 解决方案: 检查并确保连接正确,且没有漏电流路径。

    总结和推荐


    总体而言,ADA4505-1/ADA4505-2/ADA4505-4 是一款高性能、低功耗的运算放大器,非常适合电池供电的应用场景。凭借其出色的电源抑制比和宽广的工作温度范围,这些放大器在众多行业中展现出极高的可靠性和稳定性。因此,强烈推荐这些产品用于需要高性能运算放大器的应用中。

ADA4505-1ARJZ-R7参数

参数
CMRR - 共模抑制比 105dB
典型供电电流 9μA
最大工作供电电压 ±2.5V,5V
典型增益带宽 50KHz
电流 - 输入偏置 500nA
最小工作供电电压 1.8V
典型压摆率 6mV/μs
-3db带宽 -
通道数量 1
每个通道的输出电流 40mA
Vos - 输入偏置电压 500μV
长*宽*高 2.9mm*1.6mm*1.15mm
通用封装 SOT-23-5
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

ADA4505-1ARJZ-R7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADA4505-1ARJZ-R7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 特殊用途放大器 ANALOG DEVICES ADA4505-1ARJZ-R7 ADA4505-1ARJZ-R7数据手册

ADA4505-1ARJZ-R7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 15.415
10+ ¥ 9.492
25+ ¥ 8.7453
100+ ¥ 7.9986
250+ ¥ 7.2899
500+ ¥ 6.7836
3000+ ¥ 6.4292
6000+ ¥ 6.1635
库存: 1301
起订量: 151 增量: 1
交货地:
最小起订量为:100
合计: ¥ 799.86
直接购买
加入购物车
