DAC8420EP

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES

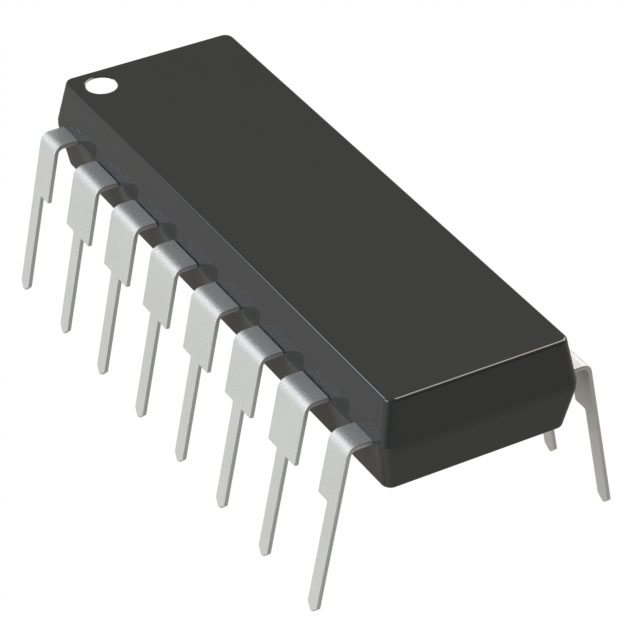

产品描述: 5V~15V,-15V 12bit 12 SPI 5V R-2R PDIP-16 通孔安装 20.07mm*7.62mm*5.33mm
供应商型号: CY-DAC8420EP
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 模数转换器(ADC) DAC8420EP

DAC8420EP概述

    DAC8420 Quad 12-Bit Serial Voltage Output DAC 技术手册

    1. 产品简介


    DAC8420 是一款四通道、12位电压输出数字模拟转换器(DAC),采用16引脚封装。此器件利用BiCMOS技术,具有高电路密度和低功耗的特点。DAC8420 支持单极性或双极性操作,每个通道都具备缓冲的电压输出端,无需外部组件即可实现指定性能。它的3线串行数字输入可以轻松与运行在10 MHz的微处理器接口连接,需要最少的额外电路。DAC8420 主要应用于软件控制校准、伺服控制、过程控制和自动化等领域。

    2. 技术参数


    静态精度
    - 积分线性误差(INL):在 -40°C 到 +85°C 范围内,典型值为 ±0.25 LSB,最大值为 ±1 LSB。
    - 差分线性误差(DNL):在 -40°C 到 +85°C 范围内,典型值为 ±0.25 LSB,最大值为 ±1 LSB。
    - 零点误差(ZSE):在 -5 V 和 0 V 时,典型值分别为 ±4 LSB 和 ±8 LSB。
    - 满量程误差(FSE):在 -5 V 和 0 V 时,典型值分别为 ±4 LSB 和 ±8 LSB。
    - 温度系数(TC):零点温度系数(TCZSE)和满量程温度系数(TCFSE)的最大值均为 ±10 ppm/°C。
    匹配性能
    - 线性匹配精度:±1 LSB
    参考电压
    - 正参考输入范围:VVREFHI 到 VVREFLO + 2.5 V 到 VDD - 2.5 V。
    - 负参考输入范围:VVREFLO 到 VSS 或 VVREFHI - 2.5 V。
    - 正参考输入电流(IVREFHI):在 0x000 和 0x555 代码下,典型值为 -0.75 mA 到 +0.75 mA。
    - 负参考输入电流(IVREFLO):在 VSS = -5 V 时,典型值为 -1.0 mA 到 -0.6 mA。
    放大器特性
    - 输出电流(IOUT):在 -5 V 时,典型值为 -1.25 mA 到 +1.25 mA。
    - 建立时间(tS):到 0.01%,典型值为 8 μs。
    - 斜率(SR):10% 到 90%,典型值为 1.5 V/μs。
    逻辑特性
    - 逻辑输入高电平(VINH):2.4 V。
    - 逻辑输入低电平(VINL):0.8 V。
    - 逻辑输入电流(IIN):10 μA。
    - 输入电容(CIN):13 pF。
    逻辑定时特性
    - 数据建立时间(tDS):25 ns。
    - 数据保持时间(tDH):55 ns。
    - 时钟脉冲宽度高(tCH):90 ns。
    - 时钟脉冲宽度低(tCL):120 ns。
    - 选择时间(tCSS):90 ns。
    - 消选延迟(tCSH):5 ns。
    - 加载禁用时间(tLD1):130 ns。
    - 加载延迟(tLD2):35 ns。
    - 加载脉冲宽度(tLDW):80 ns。
    - 清除脉冲宽度(tCLRW):150 ns。
    电源特性
    - 功率消耗:在 ±15 V 电源下,典型值为 255 mW;在 +5 V 电源下,典型值为 35 mW。

    3. 产品特点和优势


    DAC8420 的主要特点包括:
    - 保证单调性(monotonicity)过温度范围。
    - 卓越的 DAC 间匹配。
    - 支持单极性或双极性操作。
    - 全缓冲的电压输出。
    - 高速串行数字接口。
    - 用户可编程的复位控制,可使所有四个 DAC 输出同步复位到零标度或半标度。
    - 宽电源范围,从 +5 V 到 ±15 V。
    - 低功耗(35 mW 最大)。

    4. 应用案例和使用建议


    DAC8420 广泛应用于需要高精度和高稳定性的场合,如软件控制校准、伺服控制系统、过程控制和自动化系统。以下是使用建议:
    - 在使用过程中,确保电源电压在推荐范围内,并正确配置参考电压输入。
    - 使用适当的滤波器和旁路电容以减少噪声干扰。
    - 在高压差和高频应用中,建议使用高速逻辑电路来避免信号失真。
    - 对于长期稳定性和可靠性,考虑在高温环境下进行加速老化测试,以验证长期性能。

    5. 兼容性和支持


    DAC8420 可以方便地与多种微处理器和数字接口进行连接。该产品提供多种封装选项,包括16引脚PDIP、SOIC和CERDIP封装。此外,Analog Devices 提供全面的技术支持和文档资源,帮助用户进行产品设计和集成。

    6. 常见问题与解决方案


    - Q:如何确保 DAC8420 的单调性?
    - A: 设置适当的参考电压,并确保输入数据的正确时序,特别是通过合理设置 CLK 和 CS 信号。

    - Q:在高温环境下,DAC8420 的温度系数如何影响性能?
    - A: 通过合理的温度补偿和校正措施,可以最大限度地减少温度对 DAC 性能的影响。可以使用温度传感器监测温度变化,并通过软件进行校正。
    - Q:如何避免 DAC8420 在高压差下的信号失真?
    - A: 使用合适的电源滤波和旁路电容,并确保信号线长度尽可能短,以减少电磁干扰和信号反射。

    7. 总结和推荐


    DAC8420 是一款高性能的12位四通道串行电压输出DAC,适用于各种需要高精度和稳定性的应用场景。其卓越的匹配性能和低功耗使其成为伺服控制、过程控制和自动化系统的理想选择。推荐在需要高精度模拟信号生成的应用中使用此器件。如果您正在寻找一个稳定可靠且易于集成的解决方案,DAC8420 将是一个不错的选择。

DAC8420EP参数

参数
电压 - 电源,数字 5V
电压-电源,模拟 5V~15V,-15V
架构 R-2R
信噪比 -
输入类型 -
接口类型 SPI
通道数 -
分辨率 12bit
采样率 -
位数 12
长*宽*高 20.07mm*7.62mm*5.33mm
通用封装 PDIP-16
安装方式 通孔安装
应用等级 工业级
零件状态 停产
包装方式 管装

DAC8420EP厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DAC8420EP数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES DAC8420EP DAC8420EP数据手册
