DS1807E+T&R

产品分类: 数字电位器
厂牌: ANALOG DEVICES
产品描述: ±750ppm/℃ 对数 45KΩ 65 2 2.7V Volatile 5.5V I²C Potentiometer TSSOP-14 贴片安装,黏合安装
供应商型号:
供应商:
标准整包数: 0
ANALOG DEVICES 数字电位器 DS1807E+T&R

DS1807E+T&R概述


    产品简介


    DS1807地址化双音频衰减电位器是一种双通道音频衰减电位器,具有对数电阻特性。每条通道包含65个衰减位置(包括静音位置),相邻位置的衰减量为1 dB,总衰减范围可达64 dB。当电位器处于静音位置时,可以实现超过90 dB的衰减。此外,该器件支持双输入串行同步接口,可以控制多达八个不同的DS1807设备。该电位器适用于工业温度范围(-40°C到+85°C)并广泛应用于音频信号处理和控制领域。

    技术参数


    - 电源电压:3V 或 5V
    - 超低功耗:电流消耗仅需2000 µA
    - 通道数量:2个65位置电位器
    - 电阻特性:对数电阻特性(1 dB/步)
    - 零交叉检测:可消除因电位器变化引起的噪声
    - 通信协议:支持三线选择输入(A0, A1, A2)
    - 标准电阻值:45 kΩ
    - 工作温度范围:工业级:-40°C至+85°C

    产品特点和优势


    优势一:超低功耗
    - 该电位器的电流消耗仅为2000 µA,保证了长时间工作的稳定性。
    优势二:高精度控制
    - 每个电位器包含65个位置,相邻位置之间仅相差1 dB,提供了非常高的控制精度。
    优势三:零交叉检测
    - 该电位器提供了零交叉检测功能,消除了因离散电位器位置变化引起的噪音。
    优势四:易于集成
    - 支持三线选择输入和串行通信接口,使集成更加便捷。

    应用案例和使用建议


    应用案例:
    - 音频信号处理:DS1807用于音频信号的衰减和增益控制。
    - 多通道控制系统:通过控制多个DS1807,可以实现复杂的多通道控制系统。
    使用建议:
    - 在使用前确保电源电压在3V到5V之间,以避免电压不匹配带来的不稳定现象。
    - 使用过程中应注意控制芯片的选择输入(A0, A1, A2)以避免误操作导致信号异常。
    - 在音频信号处理应用中,建议结合零交叉检测功能,以提高系统的抗噪性能。

    兼容性和支持


    - 兼容性:DS1807支持标准的2线串行接口,与大多数微控制器兼容。
    - 支持和维护:制造商提供详细的使用手册和技术支持,以便用户能够更好地理解和使用该电位器。

    常见问题与解决方案


    问题1:如何设置电位器的位置?
    解决方案:
    通过发送相应的命令字和数据字来设置电位器的位置。详细的操作步骤请参阅《DS1807技术手册》第7页的命令结构说明。
    问题2:如何启用或禁用零交叉检测功能?
    解决方案:
    通过发送相应的命令字(如表2所示)来启用或禁用零交叉检测功能。具体步骤参见技术手册第11页的描述。

    总结和推荐


    总结:
    DS1807地址化双音频衰减电位器具备出色的精度和可靠性,特别适合于音频信号处理、多通道控制等应用场合。其零交叉检测功能有效地降低了音频信号中的噪声,提高了系统的整体性能。
    推荐:
    我们强烈推荐使用DS1807,尤其是对于需要高精度控制和良好抗噪性能的应用。它的易用性和广泛的兼容性使其成为许多项目的理想选择。

DS1807E+T&R参数

参数
典型供电电流 -
配置 Potentiometer
最小工作供电电压 2.7V
温度系数 ±750ppm/℃
最大工作供电电压 5.5V
电阻值 45KΩ
存储器类型 Volatile
抽头数 65
抽头类型 对数
电路数 2
接口类型 I²C

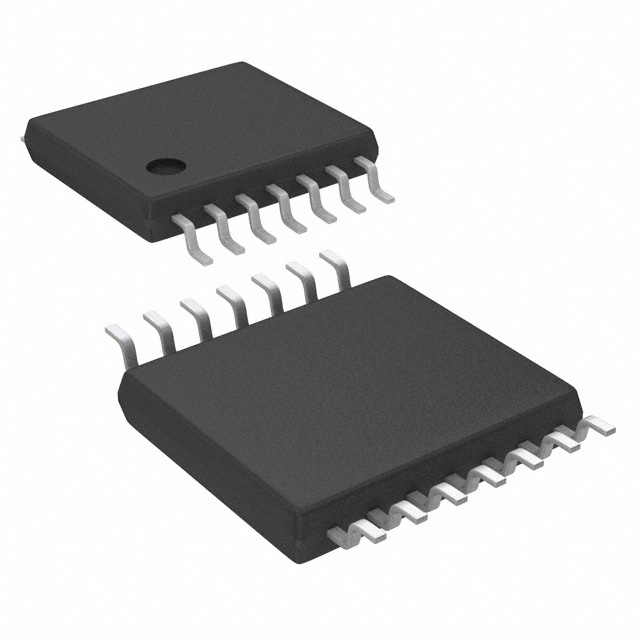

通用封装 TSSOP-14
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

DS1807E+T&R厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DS1807E+T&R数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 数字电位器 ANALOG DEVICES DS1807E+T&R DS1807E+T&R数据手册

DS1807E+T&R封装设计

查看详情并下载
Symbol
Footprint
3D Model
