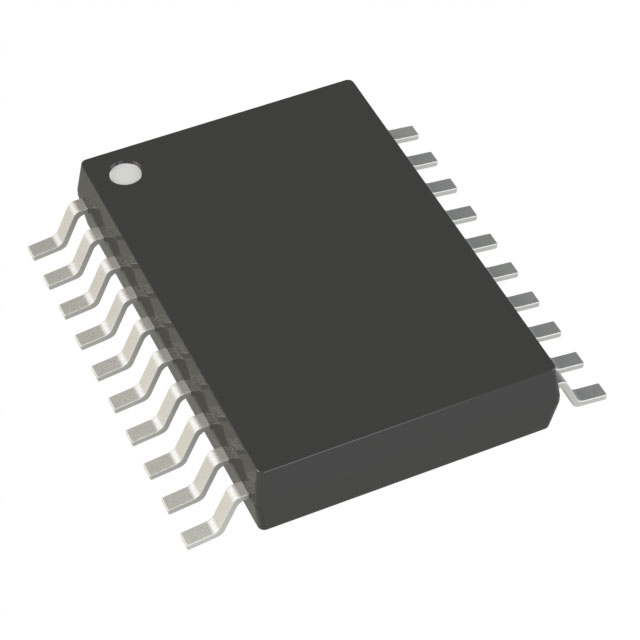

AD7866BRUZ-REEL

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 2.7V~5.25V 68dB 1Msps 12bit 4 12 DSP,SPI Single-Ended 2.7V~5.25V SAR TSSOP-20 贴片安装,黏合安装 6.5mm(长度)*4.4mm(宽度)
供应商型号: Q-AD7866BRUZ-REEL
供应商: 期货订购
标准整包数: 2500
ANALOG DEVICES 模数转换器(ADC) AD7866BRUZ-REEL

AD7866BRUZ-REEL概述

    AD7866 双通道12位逐次逼近型模数转换器

    产品简介


    AD7866 是一款双通道12位高速低功耗逐次逼近型模数转换器(ADC)。它能够同时对两个模拟输入通道进行采样和转换,适合于各种需要高精度和快速转换的应用场景。该器件工作在单一2.7V至5.25V电源下,提供高达1 MSPS的吞吐率,并具备出色的信噪比(SNR)和动态性能。

    技术参数


    - 分辨率:12位
    - 通道数量:2个
    - 工作电压范围:2.7V 至 5.25V
    - 工作温度范围:-40°C 至 +125°C
    - 电源电流:正常模式下最大为4.8mA(5V时)
    - 功耗:正常模式下最大为24mW(5V时)
    - 吞吐率:1 MSPS
    - 参考电压:内置2.5V参考电压
    - 输入频率范围:超过10MHz
    - 输出接口:兼容SPI/QSPI/MICROWIRE/DSP串行接口
    - 封装:20引脚薄型小外形封装(TSSOP)

    产品特点和优势


    1. 双通道设计:允许同时对两个模拟信号进行采样和转换,提升系统的整体效率。
    2. 高性能:在1 MSPS吞吐率下,仅需11.4 mW的最大功耗,具有低功耗的特点。
    3. 灵活性:通过调整串行时钟频率,可以实现功率消耗和转换时间之间的灵活管理。
    4. 无管道延迟:采用标准逐次逼近ADC设计,确保精确的采样时刻控制,无需管道延迟。

    应用案例和使用建议


    AD7866非常适合应用于工业自动化、医疗成像、仪器仪表等领域。在这些应用场景中,它可被用于实时监控、数据采集和信号处理等方面。对于具体使用时,建议根据实际需求选择合适的电源电压和参考电压配置,以保证最佳性能。此外,考虑到系统的稳定性和可靠性,应在电路设计中加入适当的滤波和稳压措施。

    兼容性和支持


    AD7866与多种微处理器和DSP兼容,支持SPI/QSPI/MICROWIRE/DSP等串行接口协议。厂家提供了详尽的技术文档和支持服务,包括详细的开发板和软件工具包,以帮助开发者更快地上手和调试。

    常见问题与解决方案


    - Q: AD7866是否支持外部参考电压?
    - A: 支持。通过REF SELECT引脚,可以选择使用内部2.5V参考电压或外部参考电压。使用外部参考电压时,应连接到VREF引脚,并在DCAPA和DCAPB引脚上接上相应的电容器进行滤波。
    - Q: 如何降低AD7866的工作功耗?
    - A: 通过降低串行时钟频率或启用睡眠模式可以显著降低功耗。在不需要进行连续转换时,进入睡眠模式是一个有效的方法。

    总结和推荐


    AD7866是一款性能优越、高度集成的双通道ADC,特别适用于需要高精度、高速度和低功耗的应用场景。它在动态性能、功耗管理和设计灵活性方面表现出色,能够满足多种工业和消费电子应用的需求。总体来说,AD7866是一款值得推荐的产品。

AD7866BRUZ-REEL参数

参数
电压-电源,模拟 2.7V~5.25V
接口类型 DSP,SPI
通道数 4
分辨率 12bit
采样率 1Msps
输入类型 Single-Ended
位数 12
信噪比 68dB
电压 - 电源,数字 2.7V~5.25V
架构 SAR
长*宽*高 6.5mm(长度)*4.4mm(宽度)
通用封装 TSSOP-20
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装
