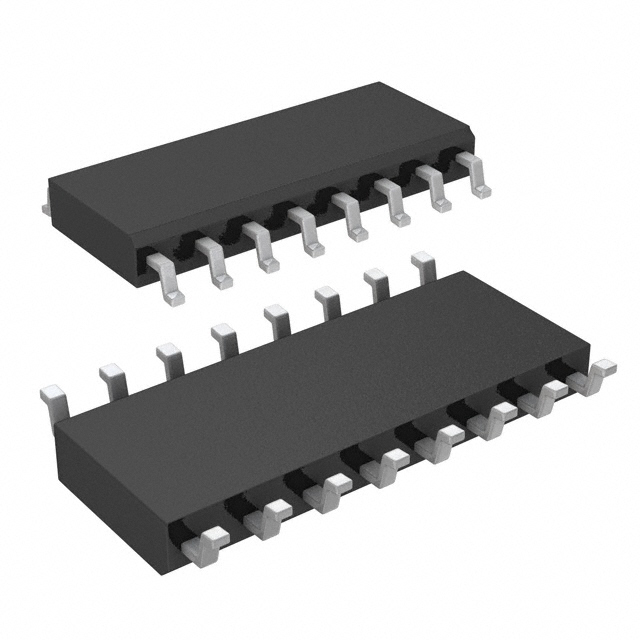

DS1882Z-050+T&R

产品分类: 数字电位器
厂牌: ANALOG DEVICES
产品描述: ±750ppm/℃ 对数 45KΩ 64 2 4.5V Non-Volatile 7V I²C Potentiometer SOIC-16 贴片安装,黏合安装
供应商型号:
供应商:
标准整包数: 0
ANALOG DEVICES 数字电位器 DS1882Z-050+T&R

DS1882Z-050+T&R概述

    DS1882 双路对数音频数字电位计

    产品简介


    DS1882 是一款专为音频系统设计的双路非易失性数字电位计。这款电位计可在 ±7V 的信号电平范围内运行,能够存储电位计设置于 EEPROM 中,确保在断电后数据保留。它具有独立的模拟电源(VCC)和数字电源(VDD),并且通过零交叉检测来消除切换噪声。此外,DS1882 还可以最小化串扰,并通过两个数字电位计提供 0.5dB 的通道间匹配,防止不同声道之间的音量差异。这款电位计主要应用于笔记本电脑及个人电脑音频、便携式音频设备、汽车音响以及家庭影院等消费电子产品中。

    技术参数


    - 模拟电源范围:VCC:4.5V 至 7.0V
    - 数字电源电压:VDD:4.5V 至 5.5V
    - 负电源电压:V-:-4.5V 至 -7.0V
    - 绝对最大额定值:VDD、SDA、SCL 相对于 GND:-0.5V 至 +6.0V
    - 输入逻辑 0:VIL:-0.3V 至 0.15V
    - 输入逻辑 1:VIH:0.8V 至 VDD + 0.3V
    - 直流电气特性:数字电源电流 IDD:0.2μA 至 5μA;模拟电源电流 ICC:2.5μA 至 10μA
    - 总谐波失真加噪声(THD+N):在 1kHz,输出 -6dB 时,CL = 10pF,典型值为 0.005%
    - 零交叉检测时间:tZCD:38ms 至 50ms

    产品特点和优势


    - 双重音频对数电位计:提供线性控制,适用于音频系统中的音量调节。
    - 低失真和串扰:采用高精度工艺,保证音质,减少噪音干扰。
    - 宽广的工作温度范围:支持工业级 -40°C 到 +85°C 温度范围。
    - 灵活的配置选项:两种衰减配置选项(配置选项 1 和配置选项 2),以适应不同的应用需求。
    - 零交叉检测:可选功能,通过在零电压时改变电位计位置,实现无点击的音量调整。
    - I2C 兼容接口:可通过 I2C 总线实现与主控芯片的通信。

    应用案例和使用建议


    - 应用案例:DS1882 常见的应用包括笔记本电脑及个人电脑音频、便携式音频设备、汽车音响以及家庭影院系统。例如,在汽车音响系统中,DS1882 可用于控制音量、平衡等功能,确保音质的一致性。
    - 使用建议:为了确保最佳性能,建议在使用过程中尽量避免信号源与负载之间的阻抗不匹配。在安装时要确保良好的接地,减少干扰。

    兼容性和支持


    - 兼容性:DS1882 具有 16 引脚 TSSOP 或 SO 封装,可以通过 I2C 总线与其他电子设备进行通信。当配置选项 2 与 16 引脚 SO 封装结合时,DS1882 在 5V 应用中与 DS1808 软件和引脚兼容。
    - 支持:Maxim Integrated 提供详尽的技术文档和支持服务,帮助客户解决问题并提供持续的技术更新。

    常见问题与解决方案


    - 问题 1:电源电压超限。
    - 解决方案:确保 VDD 不超过 VCC,并且在上电时先应用 VCC 再应用 VDD。
    - 问题 2:输出噪声过大。
    - 解决方案:检查负载电容是否合适,以及负载与信号源的阻抗匹配情况。

    总结和推荐


    综上所述,DS1882 是一款高性能、多功能的数字电位计,适用于多种音频应用。其优越的性能和灵活的配置选项使其在市场上具备较强的竞争力。建议在需要精确音量控制和良好音质表现的项目中优先考虑使用 DS1882。

DS1882Z-050+T&R参数

参数
抽头类型 对数
抽头数 64
温度系数 ±750ppm/℃
典型供电电流 -
最大工作供电电压 7V
电路数 2
存储器类型 Non-Volatile
接口类型 I²C
电阻值 45KΩ
最小工作供电电压 4.5V
配置 Potentiometer
通用封装 SOIC-16
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
