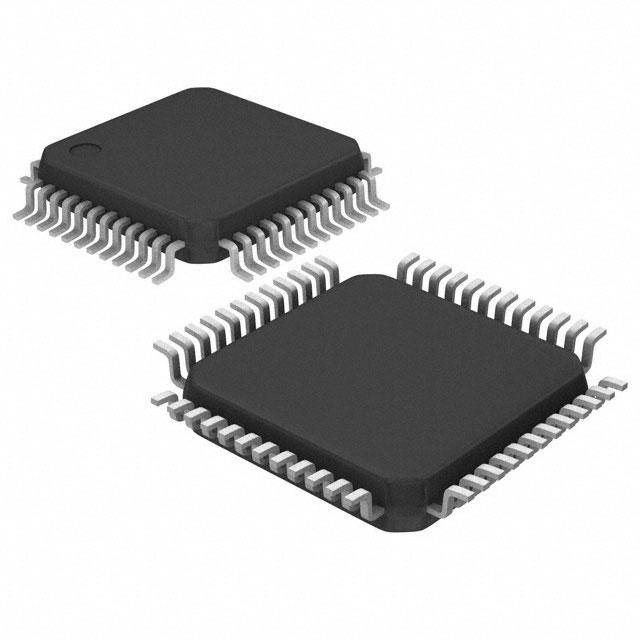

LTC2391HLX-16#PBF

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 5V 93.5dB 250Ksps 16bit 1 16 Parallel,SPI Differential 5V SAR QFP 贴片安装
供应商型号:
供应商:
标准整包数: 0
ANALOG DEVICES 模数转换器(ADC) LTC2391HLX-16#PBF

LTC2391HLX-16#PBF概述


    产品简介


    LTC2391-16:高性能16位逐次逼近寄存器模数转换器
    LTC2391-16是凌力尔特(Linear Technology)公司推出的一款低噪声、高速度16位逐次逼近寄存器(SAR)模数转换器(ADC)。该产品设计用于高精度的数据采集系统,广泛应用于医疗成像、高速数据采集、数字信号处理、工业过程控制及仪器仪表等领域。

    技术参数


    - 分辨率:16位
    - 采样率:最高可达250ksps
    - 积分非线性误差(INL):±2LSB最大值
    - 信噪比(SNR):94dB(典型值),输入频率为20kHz时
    - 无丢失码(No Missing Codes):16位保证
    - 绝对差分电压范围:±4.096V
    - 内部参考电压:20ppm/°C最大温度系数
    - 电源电压:单电源5V
    - 数字接口:并行和串行可选
    - 模拟输入阻抗:内部参考输出为4.096V时,输出阻抗为2.6kΩ
    - 全功率下降电流:95mW(典型值)
    - 电源电流:最大250mA
    - 耐温范围:0°C至125°C
    - 封装形式:48引脚7mm x 7mm塑料QFN封装

    产品特点和优势


    LTC2391-16是一款集多种优势于一体的高性能ADC,其特点如下:
    - 高速采样:高达250ksps的采样率,适用于实时数据处理。
    - 低噪声和高精度:信噪比高达94dB,确保了高精度的数据转换。
    - 宽动态范围:±4.096V的全差分输入范围,提供更大的测量范围。
    - 低功耗:在高速采样模式下,功耗仅为95mW,有助于延长电池寿命。
    - 稳定性高:内置温度稳定内部参考源,保证长期可靠性。

    应用案例和使用建议


    LTC2391-16可用于各种应用场合,例如医疗成像系统、高速数据采集卡、数字信号处理器件等。具体应用示例包括:
    - 高速数据采集:在医疗成像系统中,需要高频采集多通道生理信号。LTC2391-16可以实现高效的数据转换,提高系统的响应速度。
    - 工业过程控制:在工业环境中,需要稳定的电压和电流采集,以进行实时监测。LTC2391-16的低功耗和宽温度范围使其适用于严苛环境。
    使用建议:
    1. 确保电源电压稳定,避免因电源波动导致数据精度降低。
    2. 尽量将GND引脚连接到大面积的接地平面,以减小电磁干扰。
    3. 选用高精度的外部参考电压源,进一步提升ADC的精度。

    兼容性和支持


    LTC2391-16采用48引脚7mm x 7mm塑料QFN封装,方便集成到现有系统中。该产品具有多种型号,包括LTC2391CLX-16#PBF(0°C至70°C)、LTC2391ILX-16#PBF(-40°C至85°C)等。Linear Technology提供了详细的技术文档和支持,包括数据手册、应用指南和技术咨询服务。

    常见问题与解决方案


    - 问题1:如何确定ADC的电源电压?
    解决方案:确保AVP、DVP、OVP电源电压在4.75V至5.25V之间,使用0.1μF和10μF陶瓷电容旁路电源。

    - 问题2:如何选择数字接口模式?
    解决方案:通过设置SER/PAR引脚可以选择串行或并行接口。选择合适的接口模式,以满足系统需求。

    总结和推荐


    综上所述,LTC2391-16是一款性能优越的高性能16位SAR ADC,适合各种高精度数据采集应用。其高采样率、低噪声和高精度特性使其在医疗、工业控制和信号处理等领域表现出色。对于寻求高性能ADC的用户来说,LTC2391-16是一个值得推荐的选择。

LTC2391HLX-16#PBF参数

参数
电压 - 电源,数字 5V
分辨率 16bit
信噪比 93.5dB
通道数 1
采样率 250Ksps
架构 SAR
接口类型 Parallel,SPI
电压-电源,模拟 5V
输入类型 Differential
位数 16
通用封装 QFP
安装方式 贴片安装
零件状态 在售
包装方式 托盘

LTC2391HLX-16#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC2391HLX-16#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES LTC2391HLX-16#PBF LTC2391HLX-16#PBF数据手册

LTC2391HLX-16#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
