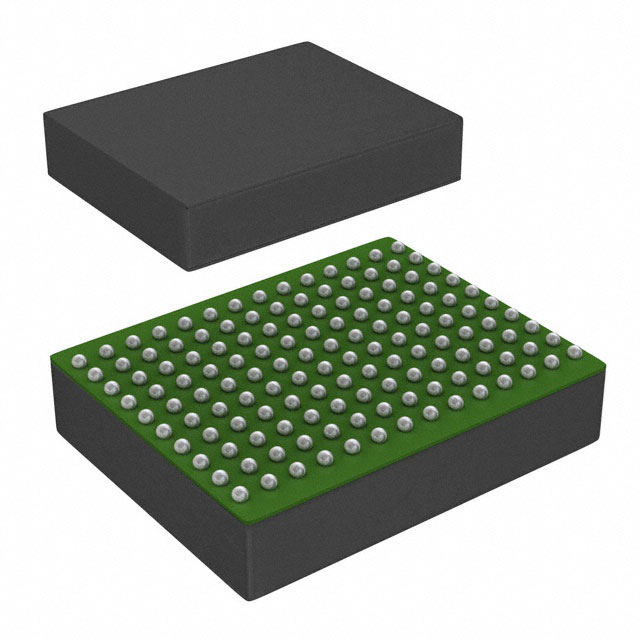

LTM2173HY-14#PBF

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 1.7V~1.9V 72.5dB 80Msps 14bit 4 14 LVDS,Serial Differential,Single-Ended 1.8V Pipelined BGA 贴片安装
供应商型号: LTM2173HY-14#PBF-ND
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 模数转换器(ADC) LTM2173HY-14#PBF

LTM2173HY-14#PBF概述


    产品简介


    LTM2173-14 是一款由 Linear Technology 推出的高性能模拟数字转换器(ADC),专为高频宽动态范围信号的数字化设计。该器件是一款四通道同时采样14位ADC,具有出色的动态性能指标,如信噪比(SNR)为73dB,无杂散动态范围(SFDR)高达88dB。其低功耗特性和紧凑封装使其适用于多通道数据采集系统、通信基站、软件定义无线电及医疗成像等领域。

    技术参数


    工作条件
    - 供应电压:VDD = OVDD = 1.8V
    - 操作温度范围:-40°C 至 105°C
    关键性能指标
    - 分辨率:14位(无缺失代码)
    - 信噪比(SNR):73dB
    - 无杂散动态范围(SFDR):88dB
    - 满功率带宽:800MHz
    - 采样频率:最高可达80Msps
    - 数字输出:串行LVDS,1或2位/通道
    - 功耗:每通道96mW
    功率消耗
    - 正常工作模式:每通道96mW
    - 休眠模式:1mW
    - 休眠模式:85mW
    其他电气特性
    - 输入电压范围:1到2VP-P
    - 差分输入电压:ENC+, ENC- 的输入电压范围为0.2V
    - 电源电流:模拟供电电流189mA至205mA,数字供电电流25mA至52mA
    - 时序特性:样本和保持延迟时间0ns,采样频率范围5MHz至80MHz

    产品特点和优势


    LTM2173-14的主要优势包括:
    - 高分辨率(14位):确保数据的高精度和可靠性。
    - 高动态性能:73dB的信噪比和88dB的无杂散动态范围,使信号处理更为精确。
    - 低功耗:每通道仅96mW,有助于减少热管理和空间需求。
    - 丰富的配置选项:提供单端和差分输入模式,灵活的输出模式(1位或2位/通道)以适应不同的应用需求。
    - 内置旁路电容和流线型引脚布局,简化电路设计,节省PCB空间。

    应用案例和使用建议


    应用案例
    - 多通道数据采集:例如,在医疗影像设备中用于捕捉高精度的生理信号。
    - 通信基站:在无线通信基础设施中作为基带处理器的一部分,用于实时数据处理。
    - 软件定义无线电:实现对多种信号格式的有效采集和处理。
    使用建议
    - 在设计系统时,合理分配模拟和数字地,避免信号干扰。
    - 选择适当的外部参考电压源,以确保输入范围符合预期。
    - 在高速采样情况下,注意PCB布局和走线设计,以减少噪声和电磁干扰。

    兼容性和支持


    LTM2173-14具有高度集成度,减少了对外部组件的需求,但需要保证电源稳定。Linear Technology 提供详尽的技术文档和支持服务,帮助用户更好地理解和使用该产品。对于批量采购或特定技术支持,可以通过其官方网站或授权分销商联系获取更多信息。

    常见问题与解决方案


    问题1:如何正确配置LTM2173-14?
    - 解决方案:参考产品手册中的配置流程,确保所有引脚和接口按照要求连接。使用Linear Technology 提供的配置工具,可以简化初始化过程。
    问题2:如何降低功耗?
    - 解决方案:在非活动时间内启用休眠或待机模式,有效降低整体功耗。
    问题3:如何提高系统的EMI性能?
    - 解决方案:采用屏蔽电缆和适当布局设计,隔离电源线与信号线,增强抗干扰能力。

    总结和推荐


    总体而言,LTM2173-14 是一款性能卓越且易于使用的高性能ADC,特别适合于需要高精度和低功耗的应用场合。通过上述的技术参数和使用建议,用户可以更好地理解和利用这款产品的优势。无论是对于高端通信设备还是复杂的工业控制系统,LTM2173-14都是一个可靠的选择。强烈推荐给需要高精度、高效能ADC解决方案的设计者和工程师们。

LTM2173HY-14#PBF参数

参数
接口类型 LVDS,Serial
信噪比 72.5dB
分辨率 14bit
采样率 80Msps
位数 14
通道数 4
电压-电源,模拟 1.7V~1.9V
输入类型 Differential,Single-Ended
架构 Pipelined
电压 - 电源,数字 1.8V
通用封装 BGA
安装方式 贴片安装
零件状态 在售
包装方式 托盘

LTM2173HY-14#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTM2173HY-14#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES LTM2173HY-14#PBF LTM2173HY-14#PBF数据手册

LTM2173HY-14#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
