LTC2358ILX-18#PBF

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 7.5V~38V 96.4dB 200Ksps 18bit 8 18 LVDS,SPI,Serial Differential,Pseudo-Differential,Single-Ended 1.71V~5.25V SAR QFP 贴片安装
供应商型号: 4018753
供应商: element14
标准整包数: 1
ANALOG DEVICES 模数转换器(ADC) LTC2358ILX-18#PBF

LTC2358ILX-18#PBF概述

    LTC2358-18: 八通道18位高速差分采样模数转换器

    产品简介

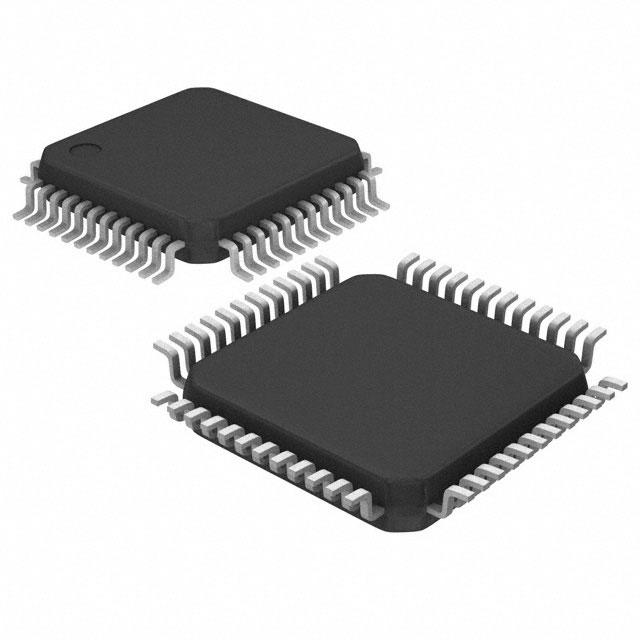

    LTC2358-18是一款高性能的18位、低噪声八通道同步采样逐次逼近寄存器(SAR)模数转换器(ADC)。它具有宽输入共模电压范围和纳安级输入泄漏电流,可在200ksps(千次每秒)的采样率下进行独立配置。每个通道支持四种不同的输入范围,适用于需要高动态范围的高压应用。LTC2358-18采用48引脚7mm×7mm塑料扁平封装(LQFP),提供三种温度等级版本:0°C至70°C、-40°C至85°C和-40°C至125°C。

    技术参数


    - 供电电压范围:VCC为5V,VEE为-17.4V到0.3V,VCC-VEE为40V。
    - 模拟输入电压范围:对于IN0+到IN7+和IN0-到IN7-,范围为(VEE-0.3V)至(VCC+0.3V)。
    - 内部参考电压:4.096V。
    - 分辨率:18位。
    - 总谐波失真(THD):典型值-111dB。
    - 信噪比(SNR):典型值96.4dB。
    - 无缺失代码:保证18位无缺失代码。
    - 全差分输入:输入范围支持±10.24V,0V至10.24V,±5.12V,0V至5.12V。
    - 电源功耗:200ksps采样率时,总功耗为219mW。
    - 通信接口:支持SPI CMOS(1.8V至5V)和LVDS串行接口。

    产品特点和优势


    LTC2358-18具备多通道、高精度、宽动态范围的特点。它的输入信号灵活性使它可以适应各种复杂信号的应用场合。内置的缓冲器和低噪声设计使其能够直接数字化多种信号,减少电路板空间和功率消耗。此外,18位无缺失代码和优良的信噪比使其非常适合高电压和高动态范围应用。该ADC的输入泄漏电流极低,确保了信号采集的准确性和稳定性。

    应用案例和使用建议


    LTC2358-18广泛应用于工业过程控制、可编程逻辑控制器(PLC)、电力线监控及测试测量等领域。例如,在电力线监控系统中,它可以对电力线路中的电压和电流进行精确采样和转换。在实际应用中,建议根据具体需求选择合适的输入范围,并保持适当的供电电压以避免过载。对于高动态范围要求的应用,可以利用其多通道同步采样的特性,提高整体系统的响应速度和精度。

    兼容性和支持


    LTC2358-18提供了SPI CMOS和LVDS两种通信接口,便于与不同类型的控制器和系统集成。制造商还提供了详细的技术文档和支持服务,帮助用户更好地理解和使用这款ADC。如果有特殊的应用需求,也可以联系Linear Technology获取进一步的支持。

    常见问题与解决方案


    1. 问题:功耗过高
    - 解决方案:检查是否所有通道都处于工作状态,必要时关闭部分通道以降低功耗。
    2. 问题:输出信号不正确
    - 解决方案:确认输入信号范围是否符合规定,调整参考电压或检查电路连接是否正确。
    3. 问题:数据传输错误
    - 解决方案:检查通信接口设置是否正确,确保SPI时序和信号电平匹配。

    总结和推荐


    LTC2358-18是一款高度集成且性能优异的18位ADC,特别适合需要高精度、高动态范围的工业和测量应用。其强大的功能和灵活的配置使其在市场上具备较强的竞争力。综合来看,如果您的应用需要处理高压信号且要求高精度、高速度的数据转换,LTC2358-18将是一个非常理想的选择。强烈推荐在这些应用中使用这款产品。

LTC2358ILX-18#PBF参数

参数
分辨率 18bit
采样率 200Ksps
位数 18
架构 SAR
信噪比 96.4dB
电压-电源,模拟 7.5V~38V
输入类型 Differential,Pseudo-Differential,Single-Ended
接口类型 LVDS,SPI,Serial
通道数 8
电压 - 电源,数字 1.71V~5.25V
通用封装 QFP
安装方式 贴片安装
零件状态 在售
包装方式 托盘

LTC2358ILX-18#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC2358ILX-18#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES LTC2358ILX-18#PBF LTC2358ILX-18#PBF数据手册

LTC2358ILX-18#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
