首页  >  产品百科  >  DS1859B-050+

DS1859B-050+

产品分类: 数字电位器
厂牌: ANALOG DEVICES
产品描述: ±50ppm/℃ 线性 50KΩ 256 2 2.85V Non-Volatile 5.5V I²C Rheostat 贴片安装
供应商型号: 2909804
供应商: 海外现货
标准整包数: 1

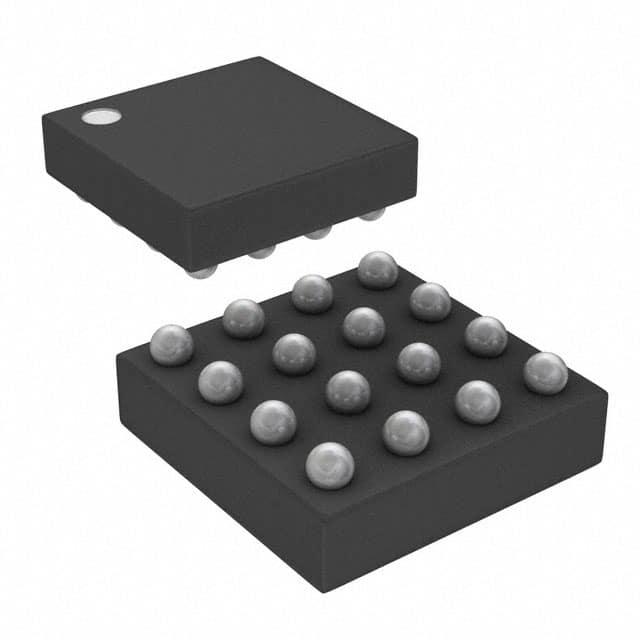

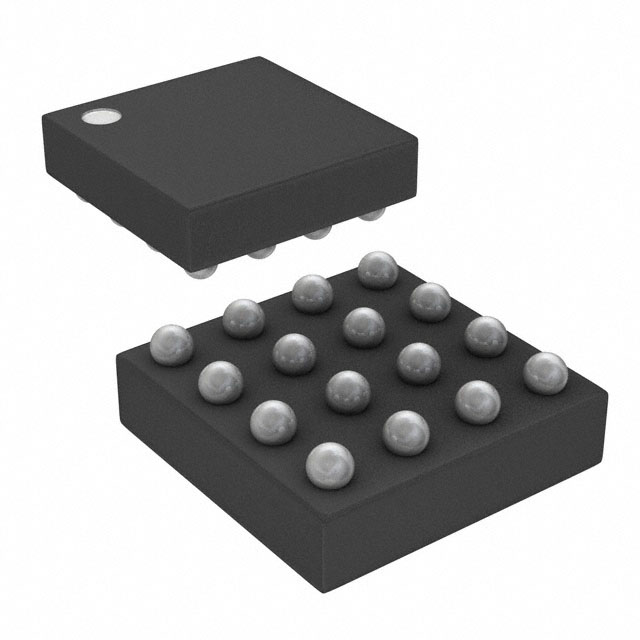

ANALOG DEVICES 数字电位器 DS1859B-050+

DS1859B-050+概述

    DS1859 双通道温度控制可变电阻器及其内部校准监测

    产品简介


    DS1859 是由Maxim Integrated生产的双通道温度控制可变电阻器,配备内部校准监测功能。每个通道包含两个50kΩ或两个20kΩ的线性可变电阻,具有256个位置设置。此外,该设备提供三个外部模拟输入通道(MON1、MON2、MON3),并且内嵌直接数字温度传感器。这些特性使得DS1859成为精密控制系统中设定和温度补偿偏置电压和电流的理想选择。

    技术参数


    - 电源电压: 2.85V 至 5.5V
    - 输入逻辑高电平 (SDA, SCL, WPEN): 0.7 x Vcc 至 VCC + 0.3V
    - 输入逻辑低电平 (SDA, SCL, WPEN): -0.3V 至 0.3 x VCC V
    - 可变电阻输入: -0.3V 至 VCC + 0.3V
    - 电阻电流: -3 mA 至 3 mA
    - 高阻态电阻电流: 0.001 μA 至 0.1 μA
    - 模拟输入范围: MON1、MON2、MON3 (2.4875V 至 2.5125V)
    - 全范围VCC监视器: 6.5208V 至 6.5864V
    - 输入/供应精度: ±0.25% 至 ±0.5% FS
    - 温度误差: ±3.0°C
    - 耐受温度范围: -40°C 至 +95°C

    产品特点和优势


    1. 五路监控通道: 温度、VCC、MON1、MON2 和 MON3 的全面监控。
    2. 内部直接数字温度传感器: 实时温度检测。
    3. 两组独立温度控制可变电阻器: 20kΩ 或 50kΩ 选项,提供灵活的阻值调整。
    4. 报警和警告标志: 所有监控通道自动报警和警告。
    5. 宽范围的工作环境: -40°C 至 +95°C,适应恶劣环境。
    6. 2线串行接口: 简化电路连接,易于集成。

    应用案例和使用建议


    DS1859广泛应用于光收发器、光转发器、仪器仪表及工业控制等领域。例如,在光通信系统中,它可以用于激光调制和偏置控制。使用时应注意:
    - 尽量保持供电电压稳定在2.85V至5.5V范围内。
    - 定期校准内部温度传感器以保证精度。
    - 在极端温度环境下,确保外围电路的设计符合其工作温度范围。

    兼容性和支持


    DS1859与多种标准接口兼容,包括SFF-8472。Maxim提供技术支持和相关文档,帮助客户高效使用和维护设备。

    常见问题与解决方案


    1. 问题: 设备无法正常工作。
    - 解决方案: 检查供电电压是否在2.85V至5.5V范围内;确认所有引脚连接正确。
    2. 问题: 读取的温度误差大。
    - 解决方案: 检查温度传感器是否需要重新校准;确保内部温度传感器接线无误。

    总结和推荐


    综上所述,DS1859是一款功能强大且灵活的温度控制可变电阻器,适用于各种高精度控制系统。其内部校准监测功能、温度传感器和宽广的工作温度范围使其在众多应用中表现出色。强烈推荐在需要精准温度控制和电压调节的场合使用该产品。

DS1859B-050+参数

参数
电路数 2
温度系数 ±50ppm/℃
抽头类型 线性
电阻值 50KΩ
最大工作供电电压 5.5V
抽头数 256
配置 Rheostat
存储器类型 Non-Volatile
最小工作供电电压 2.85V
接口类型 I²C
典型供电电流 -
安装方式 贴片安装
零件状态 在售
包装方式 托盘

DS1859B-050+厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DS1859B-050+数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 数字电位器 ANALOG DEVICES DS1859B-050+ DS1859B-050+数据手册

DS1859B-050+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 91.8193
10+ ¥ 82.9601
25+ ¥ 68.7474
100+ ¥ 65.6593
250+ ¥ 65.5581
810+ ¥ 62.1283
1620+ ¥ 60.4071
库存: 508
起订量: 15 增量: 1
交货地:
最小起订量为:10
合计: ¥ 829.6
直接购买
加入购物车
