首页  >  产品百科  >  LTC2206IUK-14#TRPBF

LTC2206IUK-14#TRPBF

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 3.135V~3.465V 77dB 80Msps 14bit 1 14 Parallel Differential 3.135V~3.465V Pipelined QFN-48 贴片安装,黏合安装
供应商型号: Q-LTC2206IUK-14#TRPBF
供应商: 期货订购
标准整包数: 2000

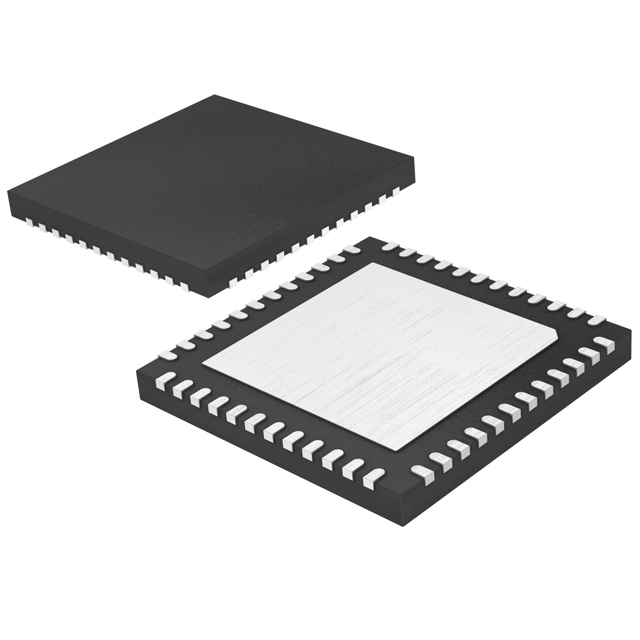

ANALOG DEVICES 模数转换器(ADC) LTC2206IUK-14#TRPBF

LTC2206IUK-14#TRPBF概述


    产品简介


    产品名称:LTC2207-14/LTC2206-14
    产品类型:模数转换器(ADC)
    主要功能:这些是高性能的14位模数转换器,最高采样率可达105Msps(LTC2207-14)和80Msps(LTC2206-14)。它们设计用于将高频宽动态范围信号转换为数字形式,输入频率最高可达700MHz。
    应用领域:
    - 电信
    - 接收器
    - 移动通信基站
    - 频谱分析
    - 成像系统
    - 自动测试设备(ATE)

    技术参数


    - 采样速率:105Msps/80Msps
    - 噪声底限:77.3dBFS
    - 无杂散动态范围(SFDR):98dB
    - 在250MHz时SFDR:>82dB(1.5VP-P输入范围)
    - 前置放大器(PGA)前端:可选择2.25VP-P或1.5VP-P输入范围
    - 全功率带宽:700MHz
    - 可选内部抖动:可增强动态范围
    - 可选数据输出随机化:改善信号质量
    - 单个电源:3.3V
    - 功耗:947mW/762mW
    - 可选时钟占空比稳定器:保证高精度采样
    - 超出范围指示器
    - 引脚兼容家族:提供不同性能和采样速率的多种型号

    产品特点和优势


    LTC2207-14/LTC2206-14具备高精度的14位ADC,能够有效处理高达700MHz的输入信号。其出色的AC性能(77.3dB SNR和98dB SFDR)使其非常适合用于高动态范围的应用场合,如移动通信基站和频谱分析仪。低至80fsRMS的超低抖动使得这些ADC可以在高输入频率下保持优异的噪声性能。

    应用案例和使用建议


    这些ADC可以广泛应用于电信行业,例如用于移动通信基站的接收器中,确保信号的准确转换。在频谱分析中,这些ADC能精确捕捉到高频率信号的变化。在自动测试设备(ATE)中,其高分辨率和低误差能够确保测试结果的准确性。对于具体应用,建议根据信号频率和所需带宽选择适当的PGA前置放大器设置,并合理配置数据输出随机化等功能以提高整体系统性能。

    兼容性和支持


    - 兼容性:支持多种输入信号类型,包括PECL、LVDS、TTL和CMOS。同时提供了外部参考输入和内部参考生成器。
    - 支持和维护:制造商提供了详尽的技术文档和在线资源,方便用户进行故障排查和维护。

    常见问题与解决方案


    - 问题一:采样速率不稳定。
    - 解决方案:检查并调整时钟占空比稳定器。

    - 问题二:信号噪声过大。
    - 解决方案:启用内部抖动功能或调整PGA前置放大器设置。
    - 问题三:超出范围指示器异常。
    - 解决方案:检查输入信号电压是否超出规定范围,重新连接或调整信号源。

    总结和推荐


    总体而言,LTC2207-14/LTC2206-14是一款性能卓越的高性能模数转换器,适用于各种高动态范围和高频信号处理应用。其出色的技术参数和广泛的应用领域使其在市场上具有强大的竞争力。因此,我们强烈推荐使用这些ADC产品,特别是在需要高精度和稳定性的关键应用中。

LTC2206IUK-14#TRPBF参数

参数
电压-电源,模拟 3.135V~3.465V
通道数 1
架构 Pipelined
分辨率 14bit
接口类型 Parallel
电压 - 电源,数字 3.135V~3.465V
输入类型 Differential
位数 14
采样率 80Msps
信噪比 77dB
通用封装 QFN-48
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LTC2206IUK-14#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC2206IUK-14#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES LTC2206IUK-14#TRPBF LTC2206IUK-14#TRPBF数据手册

LTC2206IUK-14#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20000+ ¥ 676.473
40000+ ¥ 657.1452
60000+ ¥ 637.8174
库存: 20000
起订量: 20000 增量: 0
交货地:
最小起订量为:20000
合计: ¥ 13529460
直接购买
加入购物车
