首页  >  产品百科  >  AD9691BCPZRL7-1250

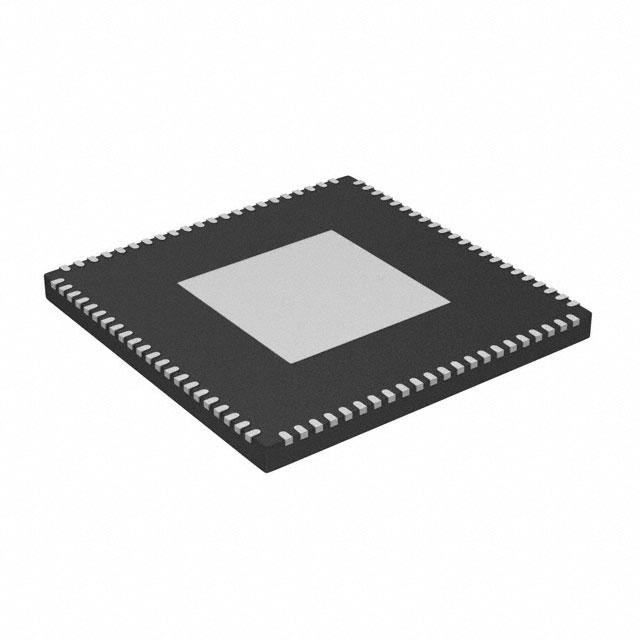

AD9691BCPZRL7-1250

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 1.25V,2.5V,3.3V 55.1dB 1.25Gsps 14bit 2 JESD204B Voltage 1.25V,1.8V Pipelined 贴片安装 12mm*12mm*840μm
供应商型号: Y-AD9691BCPZRL7-1250
供应商: 期货订购
标准整包数: 50

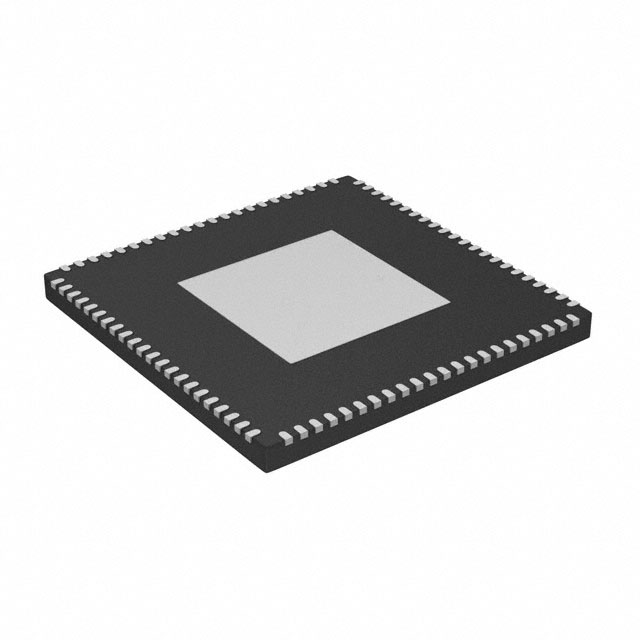

ANALOG DEVICES 模数转换器(ADC) AD9691BCPZRL7-1250

AD9691BCPZRL7-1250概述

    AD9691 14-Bit, 1.25 GSPS Dual Analog-to-Digital Converter

    1. 产品简介


    AD9691是一款双通道、14位、1.25 GSPS(每秒吉比特样本)模拟数字转换器(ADC)。该设备具有低功耗、小尺寸和易用性的设计特点,非常适合宽频带模拟信号采样,最高可达1.5 GHz。适用于通讯(宽带接收器和数字预失真)、仪表(频谱分析仪、网络分析仪、集成RF测试解决方案)等领域,还用于DOCSIS 3.x CMTS上行接收路径和高速数据采集系统中。

    2. 技术参数


    - 输入范围: 1.58 V p-p 差分全量程输入电压。
    - 电源电压: 支持1.25 V、2.50 V、3.3 V直流供电。
    - 分辨率: 14位。
    - 噪声密度: -152.6 dBFS/Hz。
    - 信号噪声比(SNR):
    - fIN = 340 MHz时为63.4 dBFS。
    - 无杂散动态范围(SFDR):
    - fIN = 340 MHz时为77 dBFS。
    - 功耗: 每通道1.9 W(默认设置)。
    - 工作温度范围: -40°C 至 +85°C。
    - 采样率: 最大1250 MSPS,最小300 MSPS。

    3. 产品特点和优势


    - 低功耗: 采用低功耗模拟核心,每个通道功耗仅为1.9 W。
    - 宽输入带宽: 支持高达1.5 GHz的中间频率(IF)采样。
    - 缓冲输入: 可编程输入终止简化滤波器设计和实现。
    - 灵活的串行端口接口(SPI): 可以通过SPI配置各种产品特性和功能,以满足特定系统需求。
    - 快速过载检测: 配备可编程快速过载检测功能,允许监控进入信号功率。

    4. 应用案例和使用建议


    应用案例: AD9691常用于无线通信、有线电视系统的高速数据采集、频谱分析、网络分析等领域。例如,在无线通信系统中,AD9691可以处理宽带信号的高速采样,确保实时传输和高精度的信号处理。
    使用建议:
    - 在设计射频前端时,需要考虑信号链中其他组件与AD9691的匹配度。
    - 配置ADC时,应合理选择电源电压和采样率,避免过载。
    - 使用过程中定期监测输入信号的功率水平,及时调整系统增益,避免信号失真。

    5. 兼容性和支持


    AD9691支持多种串行端口配置,如JESD204B,具有良好的兼容性。设备制造商提供了详细的文档和支持资源,以帮助用户更好地理解和使用该产品。此外,还提供了一种多芯片同步方法,通过SYSREF±输入引脚实现多设备之间的同步。

    6. 常见问题与解决方案


    - 问题1: 过载检测不准确。
    - 解决方案: 确保正确配置SPI寄存器,并定期校准参考电压。
    - 问题2: 输出信号质量不佳。
    - 解决方案: 检查时钟源的稳定性,确保信号完整性。
    - 问题3: 电源电流过高。
    - 解决方案: 检查电源管理配置,确认各电源电压稳定且无波动。

    7. 总结和推荐



    总结

    :
    AD9691在多个方面表现出色,尤其是在信号采样精度、功耗控制和多通道同步方面。它具备出色的信噪比(SNR)和无杂散动态范围(SFDR),并且能够支持高达1.5 GHz的全功率带宽。此外,其灵活的配置选项使其能够广泛应用于各种复杂的电子系统。
    推荐:
    鉴于AD9691的强大功能和广泛的适用范围,我们强烈推荐此产品用于需要高性能、高精度、高可靠性的高速数据采集和信号处理的应用场合。

AD9691BCPZRL7-1250参数

参数
架构 Pipelined
接口类型 JESD204B
电压 - 电源,数字 1.25V,1.8V
通道数 2
采样率 1.25Gsps
电压-电源,模拟 1.25V,2.5V,3.3V
输入类型 Voltage
信噪比 55.1dB
分辨率 14bit
位数 -
长*宽*高 12mm*12mm*840μm
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

AD9691BCPZRL7-1250厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD9691BCPZRL7-1250数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES AD9691BCPZRL7-1250 AD9691BCPZRL7-1250数据手册

AD9691BCPZRL7-1250封装设计

查看详情并下载
Symbol
Footprint
3D Model
