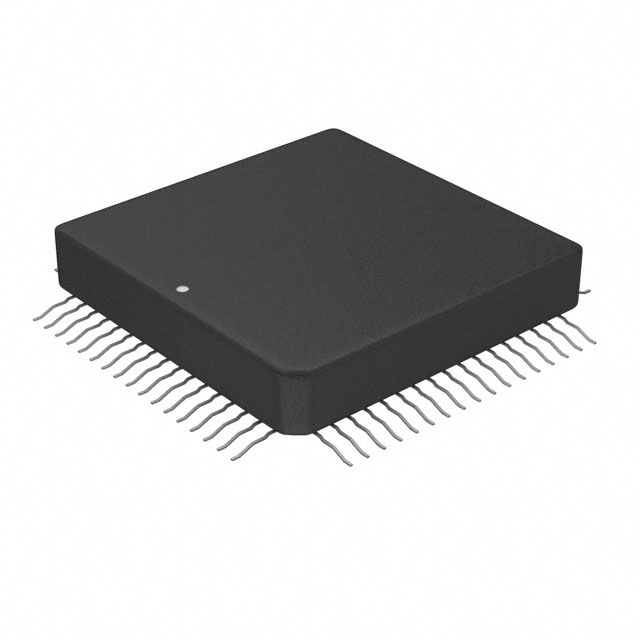

AD10242TZ

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 5V 68dB 40Msps 12bit 2 12 Parallel Single-Ended 5V Pipelined LCC 贴片安装 24.13mm(长度)*24.13mm(宽度)
供应商型号: Q-AD10242TZ
供应商: 国内现货
标准整包数: 0
ANALOG DEVICES 模数转换器(ADC) AD10242TZ

AD10242TZ概述

    AD10242 双通道模拟数字转换器技术手册

    产品简介


    AD10242 是由 Analog Devices 开发的一款双通道模拟数字转换器(ADC),适用于需要宽动态范围的应用场景。它集成了两个匹配的ADC,每个通道都配备信号调理输入。AD10242 支持多种电压范围选择,并完全符合 MIL-STD-883B 标准。其应用广泛,包括雷达处理、通信接收机、红外成像处理以及安全通信等领域。

    技术参数


    - 输入电压范围:可以选择的双极输入电压范围为±0.5V、±1.0V 和 ±2.0V。
    - 采样率:保证的采样率为40 MSPS。
    - 动态性能:在整个奈奎斯特频带内指定;谐波失真@80 dBc。
    - 功耗:低于2 W(±5.0 V 供电)。
    - 电源电压:AVCC、AVEE 和 DVCC 分别为 ±5.0 V 和 +5.0 V。
    - 输出延迟:10至14 ns。
    - 信噪比(SNR):不同频率下的SNR范围为62到66 dB。
    - 无杂散动态范围(SFDR):不同频率下的SFDR范围为60到81 dBFS。
    - 通道间隔离度:25°C 下达到75到80 dB。
    - 瞬态响应:10 ns。

    产品特点和优势


    AD10242 的显著特点是高动态性能和低功耗。其出色的信噪比和无杂散动态范围使其在雷达和通信系统中表现卓越。此外,通过提供多个输入电压范围选择,用户可以减少额外的信号调理需求,从而节省成本和空间。每通道均采用激光校准技术以确保增益和偏置匹配,通道间串扰性能优于80 dB,使得系统总性能得到了显著提升。

    应用案例和使用建议


    AD10242 在雷达处理、通信接收机、红外成像处理及安全通信等领域有着广泛应用。例如,在雷达处理中,AD10242 可以用于检测和识别目标,而不会因谐波失真影响精度。在通信接收机中,其低噪声和高动态范围性能可以提高信号的解析能力。建议用户根据具体应用选择合适的输入电压范围,并确保正确连接模拟和数字电源以获得最佳性能。

    兼容性和支持


    AD10242 可与多种电源电压兼容,且具有良好的逻辑兼容性(TTL/CMOS)。用户可以从制造商处获取详细的前端放大器旁路选项,以满足特定需求。制造商还提供了详尽的支持文档和技术服务,帮助用户解决可能遇到的问题。

    常见问题与解决方案


    1. 问题:如何设置输入电压范围?
    - 解决方案:根据应用需求选择±0.5V、±1.0V 或 ±2.0V 之一,并确保正确配置外部电路。

    2. 问题:如何降低功耗?
    - 解决方案:减少模拟输入信号的幅度,并适当调节采样速率。
    3. 问题:通道间是否存在串扰?
    - 解决方案:通过激光校准技术和正确的接地连接来最小化串扰影响。

    总结和推荐


    AD10242 集高性能和低功耗于一体,是雷达处理、通信接收机等应用的理想选择。其广泛的输入电压范围和卓越的动态性能使其在众多应用场景中表现出色。强烈推荐使用 AD10242 以实现最佳的系统性能。

AD10242TZ参数

参数
分辨率 12bit
信噪比 68dB
位数 12
接口类型 Parallel
电压-电源,模拟 5V
通道数 2
输入类型 Single-Ended
采样率 40Msps
电压 - 电源,数字 5V
架构 Pipelined
长*宽*高 24.13mm(长度)*24.13mm(宽度)
通用封装 LCC
安装方式 贴片安装
零件状态 最后售卖
包装方式 托盘
