HMC1113LP5E

厂牌: ANALOG DEVICES
产品描述: 10GHz,16GHz 16GHz QFN 贴片安装
供应商型号: 4030434
供应商: element14
标准整包数: 1

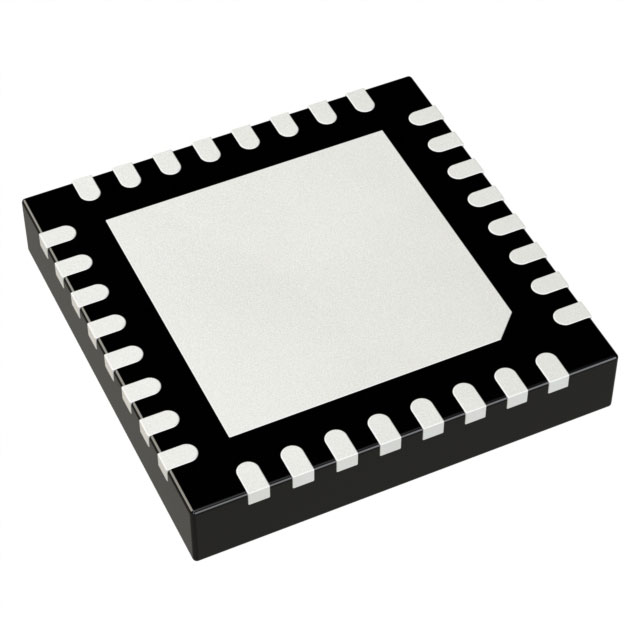

ANALOG DEVICES 其它RF IC和模块​​​​​​ HMC1113LP5E

HMC1113LP5E概述


    产品简介


    HMC1113LP5E GaAs MMIC I/Q 下变频器
    HMC1113LP5E 是一款采用GaAs工艺制造的微波集成电路(MMIC)I/Q下变频器,封装于无铅5x5mm低应力注塑塑料表面贴装封装中。这款设备适用于点对点和点对多点无线电、军事雷达、电子战(EW)、电子情报(ELINT)、卫星通信、航海及移动无线电等领域。它提供小信号转换增益为12 dB,噪声系数为1.8 dB,图像抑制比达到25 dBc。通过集成低噪声放大器(LNA)和图像抑制混频器,HMC1113LP5E无需滤波器即可消除图像频率上的热噪声,从而显著提升性能。

    技术参数


    - RF 频率范围: 10 - 16 GHz
    - IF 频率范围: DC - 3.5 GHz
    - 转换增益: 9 - 12 dB
    - 噪声系数: 1.8 - 2.5 dB
    - 图像抑制比: 17 - 25 dBc
    - 1 dB 压缩点输入功率: -7 dBm
    - LO 到 RF 隔离度: 25 - 45 dB
    - LO 到 IF 隔离度: 15 - 22 dB
    - 输入IP3: -0.5 - 1 dBm
    - 幅度平衡: ±1 dB
    - 相位平衡: ±6 度
    - 电源电流 (ID1 + ID2): 60 - 80 mA
    - 电源电流 (ID3): 100 - 120 mA
    - 绝对最大额定值:
    - RF 输入: +8 dBm
    - LO 输入: +10 dBm
    - VD1, VD2: +4.5 V
    - VD3: +4.5 V
    - 渠道温度: 175°C
    - 持续功率耗散 (T=85°C): 1.066 W (每升高1°C降额11.84 mW)
    - 热阻 (channel to ground paddle): 84.64°C/W
    - 存储温度: -65到+150°C
    - 工作温度: -40到+85°C
    - ESD敏感度 (HBM): Class 0, 通过150V测试

    产品特点和优势


    HMC1113LP5E具备出色的性能参数,包括高转换增益、低噪声系数、优异的图像抑制比和宽广的工作频率范围。它集成了LNA和图像抑制混频器,避免了后续滤波器的需求,同时减少了热噪声的影响。此外,采用表面贴装技术,可以消除引线键合需求,使生产更简单高效。这使得HMC1113LP5E在复杂射频系统设计中更具吸引力。

    应用案例和使用建议


    应用案例
    - 点对点和点对多点无线电:适合在长距离传输中提供稳定、高效的无线通信连接。
    - 军事雷达和电子战系统:可用于军事领域的雷达和电子战系统,确保高精度和高可靠性。
    - 卫星通信:适用于卫星通信系统的前端接收模块,提高信号质量和稳定性。
    使用建议
    - 在高频应用中,应采用具有低损耗和良好阻抗匹配的射频电路板。
    - 需要合理安排接地,确保所有接地引脚都直接连接到地面平面。
    - 可以使用多个通孔来连接顶层和底层的地面层,以增强接地效果。
    - 需要注意电源电压的稳定性和电容的选择,以确保良好的信号质量。

    兼容性和支持


    HMC1113LP5E可与标准50欧姆射频接口兼容,并且提供了详细的管脚描述和评估电路板配置,方便用户进行设计和调试。Analog Devices提供全面的应用和技术支持,包括详细的技术手册和在线订购平台。

    常见问题与解决方案


    - 问题1: 在高频应用中信号不稳定。
    - 解决方法: 确保射频线路和接地之间的良好阻抗匹配,避免信号干扰。
    - 问题2: 电源电压不稳。
    - 解决方法: 使用稳压电源并增加足够的旁路电容,确保电压稳定。
    - 问题3: 信号失真严重。
    - 解决方法: 检查信号路径中的各个组件是否正常工作,确认信号链路中的电容和电阻是否正确选择。

    总结和推荐


    HMC1113LP5E是一款高性能的GaAs MMIC I/Q下变频器,其优秀的转换增益、低噪声系数和优异的图像抑制能力使其成为点对点和点对多点无线电、军事雷达、卫星通信等多种应用场景的理想选择。通过合理的电路设计和组件选型,可以充分发挥其潜力,提供稳定的射频信号处理性能。强烈推荐此产品用于需要高性能射频信号处理的应用中。

HMC1113LP5E参数

参数
支持协议 -
最大工作频率 16GHz
最小工作频率 10GHz,16GHz
最大工作供电电压 -
最小工作供电电压 -
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 散装

HMC1113LP5E厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC1113LP5E数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其它RF IC和模块​​​​​​ ANALOG DEVICES HMC1113LP5E HMC1113LP5E数据手册

HMC1113LP5E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 706.836
10+ ¥ 661.2608
25+ ¥ 628.7875
100+ ¥ 558.684
库存: 7
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 706.83
