首页  >  产品百科  >  LTC2668CUJ-16#PBF

LTC2668CUJ-16#PBF

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: ±4.515.75 16bit 16 16 SPI 1.71V~5.5V QFN 贴片安装
供应商型号: LTC2668CUJ-16#PBF
供应商: 国内现货
标准整包数: 1

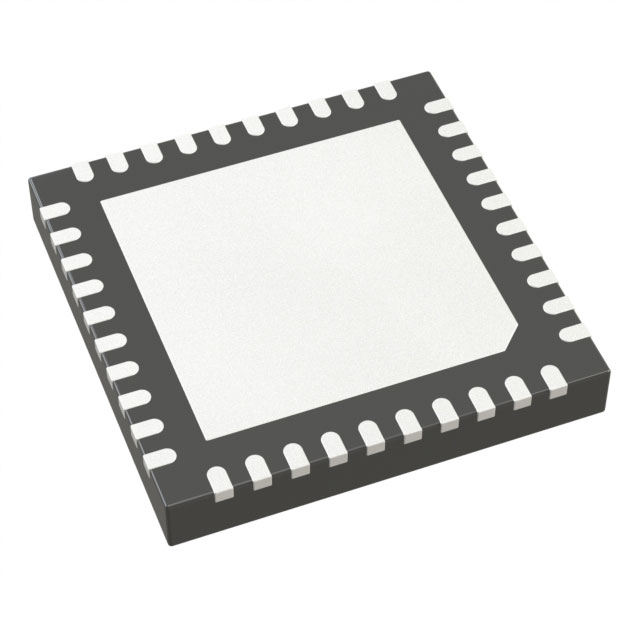

ANALOG DEVICES 模数转换器(ADC) LTC2668CUJ-16#PBF

LTC2668CUJ-16#PBF概述

    LTC2668 高精度数字模拟转换器 (DAC) 技术手册

    产品简介


    LTC2668 是一款高性能的16通道16位/12位双极性(±10V)数字模拟转换器 (DAC),具有软跨度(SoftSpan™)输出缓冲器。这些DAC提供了五种不同的输出范围,支持从0V到±10V之间的任意选择。此系列芯片适用于光学网络、仪器仪表、数据采集、自动测试设备及过程控制和工业自动化等领域。

    技术参数


    - 分辨率:12位/16位
    - 输出范围:0V至5V、0V至10V、±2.5V、±5V、±10V
    - 最大积分非线性误差 (INL):±4LSB(16位)
    - 内部参考电压:2.5V
    - 参考温度系数:±10 ppm/°C
    - 参考负载调节:50 µV/V
    - 参考短路电流:5 mA
    - 电源电压范围:1.8V 至 5V
    - 串行接口:SPI/Microwire兼容的三线制串行接口,时钟频率高达50 MHz
    - 输出电流驱动能力:±10 mA
    - 封装尺寸:6mm x 6mm 40引脚QFN封装

    产品特点和优势


    LTC2668 主要优势包括:
    - 独立编程的输出范围
    - 内置高精度参考电压,温度系数低
    - 高精度和可靠性,保证单调性
    - 可通过硬件配置为固定范围运行
    - 内置精密参考电压,支持外接参考电压以扩大范围选项
    - SPI/Microwire兼容的三线制串行接口

    应用案例和使用建议


    LTC2668 广泛应用于需要精确模拟信号生成的场合,例如:
    - 光学网络:用于调制和解调光信号
    - 仪器仪表:提供精确的测量基准和模拟信号源
    - 数据采集系统:高精度数据输入输出
    - 自动测试设备:需要高精度的模拟信号源
    - 工业自动化:用于控制和监测
    使用建议:
    - 确保连接正确的外部参考电压以获得所需的输出范围
    - 使用适当的电源电压和电平以匹配您的数字控制系统
    - 考虑温度对输出的影响,特别是在高精度要求的应用中

    兼容性和支持


    LTC2668 可以轻松集成到现有的系统中,兼容标准的SPI/Microwire接口。Linear Technology(现为Analog Devices的一部分)提供详尽的技术支持和维护服务,包括产品文档、在线支持论坛和现场技术支持。

    常见问题与解决方案


    1. 问:输出电压范围无法达到预设值?
    答:检查电源电压和参考电压设置是否正确。确认没有外部电路干扰。
    2. 问:输出电流驱动不足?
    答:增加外部电源电压或减少负载电阻。
    3. 问:通信异常?
    答:确保使用正确的SPI/Microwire协议和时序。检查物理连接是否可靠。

    总结和推荐


    LTC2668 以其高精度、稳定性和可靠性在众多领域得到广泛应用。独立可编程的输出范围和内置高精度参考电压使其成为需要高精度模拟信号生成和处理的理想选择。无论是科研、工业还是消费级应用,LTC2668都是值得信赖的选择。
    推荐使用:LTC2668 是高精度模拟信号生成的理想选择,特别适合对稳定性要求高的应用环境。

LTC2668CUJ-16#PBF参数

参数
架构 -
电压-电源,模拟 ±4.515.75
位数 16
采样率 -
信噪比 -
电压 - 电源,数字 1.71V~5.5V
分辨率 16bit
通道数 16
输入类型 -
接口类型 SPI
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 管装

LTC2668CUJ-16#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC2668CUJ-16#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES LTC2668CUJ-16#PBF LTC2668CUJ-16#PBF数据手册

LTC2668CUJ-16#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 585.252
10+ ¥ 531.708
61+ ¥ 475.5135
122+ ¥ 425.2981
库存: 17
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 585.25
