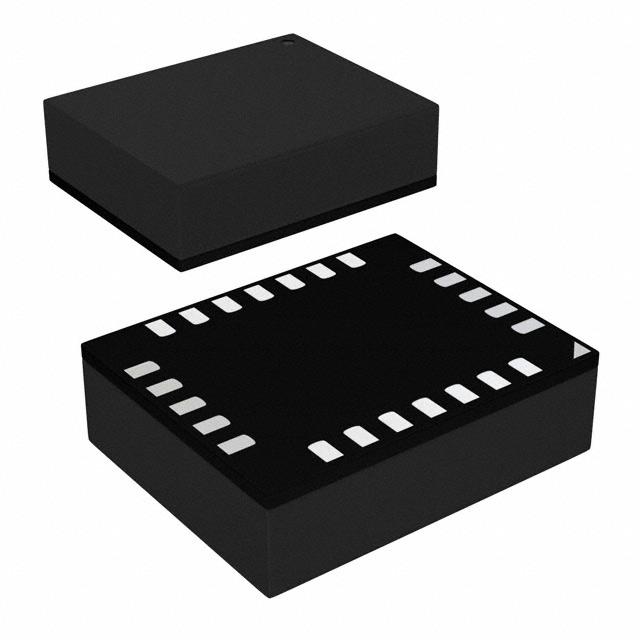

ADAQ7988BCCZ-RL7

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 3.7V~10V 88.7dB 500Ksps 16bit 1 16 MICROWIRE,QSPI,SPI,Serial Pseudo-Differential 3.5V~10V SAR LGA-24 贴片安装,黏合安装 5mm*4mm*1.98mm
供应商型号: Y-ADAQ7988BCCZ-RL7
供应商: 期货订购
标准整包数: 1000
ANALOG DEVICES 模数转换器(ADC) ADAQ7988BCCZ-RL7

ADAQ7988BCCZ-RL7概述

    ADAQ7980/ADAQ7988 数据手册综述

    产品简介


    ADAQ7980和ADAQ7988是由ADI公司设计并制造的一款高性能16位模数转换器(ADC)子系统。该子系统集成四个关键信号处理模块,包括高性能ADC、ADC驱动器、基准电压缓冲器和电源管理模块,适用于自动测试设备(ATE)、电池供电仪器仪表、通信、数据采集、过程控制及医疗仪器等多个领域。其创新设计旨在简化复杂的数据采集系统设计,节省空间并提升整体系统性能。

    技术参数


    - 分辨率:16位
    - 采样速率:1 MSPS (ADAQ7980) 或 500 kSPS (ADAQ7988)
    - 积分非线性误差(INL):±8 ppm(典型值),最大值20 ppm
    - 信噪比(SNR):91.5 dB(典型值,在10 kHz,单位增益)
    - 总谐波失真(THD):-105 dB(10 kHz时)
    - 输入偏置电流:470 nA(典型值)
    - 功耗:21 mW(典型值,1 MSPS时,ADAQ7980)或16.5 mW(典型值,500 kSPS时,ADAQ7988)
    - 封装:24引脚5 mm × 4 mm小型LGA封装
    - 工作温度范围:-55°C 至 +125°C

    产品特点和优势


    ADAQ7980/ADAQ7988的主要特点包括集成的数据采集子系统、低功耗特性、动态功耗调节以及宽工作温度范围。其独特的优势在于:
    - 高集成度,节省了50%的PCB面积。
    - 宽泛的工作电压范围(1.8 V/2.5 V/3 V/5 V),提高了系统的灵活性。
    - 多功能电源配置,支持多种电压等级,增强了设备的适用性。

    应用案例和使用建议


    根据技术手册中的应用示例,ADAQ7980/ADAQ7988已被成功应用于多种场合,例如ATE设备和医疗仪器。在使用时,建议根据具体应用的需求选择合适的采样速率,并确保供电电压和工作环境符合手册中的推荐参数。对于复杂系统设计,通过合理配置ADC驱动器反馈环路可以进一步提升性能。

    兼容性和支持


    ADAQ7980/ADAQ7988具有良好的兼容性,支持SPI/QSPI/MICROWIRE™/DSP兼容串行接口,可以通过菊花链连接多个器件。制造商提供了详细的技术支持文档和在线资源,确保用户能够充分利用其潜力。

    常见问题与解决方案


    - 问题:转换时间不稳定。
    - 解决方案:检查系统电源稳定性,确保输入信号质量,并正确配置采样时序。

    - 问题:功耗过高。
    - 解决方案:启用动态功耗调节模式,合理设置采样速率和电源电压,以达到最佳功耗平衡。

    总结和推荐


    综上所述,ADAQ7980/ADAQ7988作为一款高性能、高集成度的ADC子系统,具备卓越的性能指标和广泛的应用场景。其在复杂数据采集系统中的表现尤为突出,能够显著提升系统性能并简化设计流程。因此,无论是研发工程师还是生产制造商,都值得考虑在相关项目中采用这款器件。同时,考虑到其优异的耐温特性和丰富的接口选项,ADAQ7980/ADAQ7988堪称理想的电子元器件选择。

ADAQ7988BCCZ-RL7参数

参数
采样率 500Ksps
架构 SAR
分辨率 16bit
位数 16
输入类型 Pseudo-Differential
电压 - 电源,数字 3.5V~10V
电压-电源,模拟 3.7V~10V
信噪比 88.7dB
接口类型 MICROWIRE,QSPI,SPI,Serial
通道数 1
长*宽*高 5mm*4mm*1.98mm
通用封装 LGA-24
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ADAQ7988BCCZ-RL7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADAQ7988BCCZ-RL7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES ADAQ7988BCCZ-RL7 ADAQ7988BCCZ-RL7数据手册
