LTC2367CDE-18#PBF

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 2.375V~2.625V 97dB 500Ksps 18bit 1 18 SPI Pseudo-Differential 2.375V~2.625V SAR DFN 贴片安装 4mm(长度)*3mm(宽度)
供应商型号: CY-LTC2367CDE-18#PBF
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 模数转换器(ADC) LTC2367CDE-18#PBF

LTC2367CDE-18#PBF概述

    LTC2367-18:一款高性能18位逐次逼近寄存器模拟数字转换器

    产品简介


    LTC2367-18 是由Linear Technology公司生产的一款低噪声、低功耗、高速18位逐次逼近寄存器(SAR)模拟数字转换器(ADC)。这款ADC专为高性能应用而设计,能够支持宽动态范围。它具有伪差分单极输入范围,可广泛应用于高速数据采集、医疗成像、便携式仪表、工业过程控制和ATE等领域。

    技术参数


    - 分辨率: 18位
    - 采样率: 最高500ksps
    - 电源电压: VDD = 2.375V至2.625V,OVDD = 1.71V至5.25V
    - 参考电压: 2.5V至5.1V
    - 电源电流: 采样率500ksps时,典型值为2.7mA
    - 功率消耗: 采样率500ksps时,典型值为6.8mW
    - 线性度误差(INL): ±2.5 LSB最大值
    - 无失码: 18位全精度
    - 信噪比(SNR): 97dB(典型值)
    - 总谐波失真(THD): -120dB(典型值)
    - 信号到噪声加失真比(SINAD): 97.1dB(典型值)
    - 无杂散动态范围(SFDR): 122dB(典型值)
    - 绝对最大额定值: VDD = 2.8V,OVDD = 6V,REF = 6V,AIN = (GND - 0.3V)到(REF + 0.3V),DIO = (GND - 0.3V)到(OVDD + 0.3V)

    产品特点和优势


    1. 低噪声和低功耗: 在500ksps采样率下仅消耗6.8mW,适合电池供电设备。
    2. 高精度: 18位无失码分辨率和±2.5LSB的最大积分非线性误差,确保数据准确性。
    3. 高采样率: 快速的500ksps采样率,适用于高速应用。
    4. 内部振荡器: 简化外部时序需求。
    5. 自动节能模式: 采样间隔内自动进入休眠模式,降低功耗。

    应用案例和使用建议


    LTC2367-18被广泛用于多种高速数据采集应用,例如医疗成像系统和工业自动化设备。对于实际应用,建议如下:
    1. 参考电压选择: 根据具体应用场景选择合适的参考电压,以获得最佳的SNR和SFDR性能。
    2. 电源管理: 利用自动休眠模式,可以在不影响性能的情况下降低功耗。
    3. 外部电路设计: 使用适当的电容值进行滤波,确保电源和参考电压稳定。

    兼容性和支持


    LTC2367-18支持多种逻辑电平,包括1.8V、2.5V、3.3V和5V。它采用标准的SPI接口,允许与各种主机系统轻松集成。厂商提供了广泛的文档和支持,帮助用户快速上手。

    常见问题与解决方案


    1. 问题: 设备温度过高。
    - 解决方案: 确保良好的散热,必要时增加散热片或风扇。
    2. 问题: 电源纹波过大。
    - 解决方案: 添加合适值的陶瓷电容器进行滤波。
    3. 问题: 数据丢失或误码率高。
    - 解决方案: 检查并优化信号链路中的阻抗匹配和接地设计。

    总结和推荐


    总体来看,LTC2367-18是一款高度集成且性能卓越的18位ADC,适用于各种高速和高性能的应用场合。凭借其出色的信噪比和无失码特性,它在行业内具有显著的竞争优势。因此,我强烈推荐LTC2367-18作为高性能模拟数字转换的首选解决方案。

LTC2367CDE-18#PBF参数

参数
电压-电源,模拟 2.375V~2.625V
接口类型 SPI
位数 18
通道数 1
信噪比 97dB
电压 - 电源,数字 2.375V~2.625V
采样率 500Ksps
分辨率 18bit
输入类型 Pseudo-Differential
架构 SAR

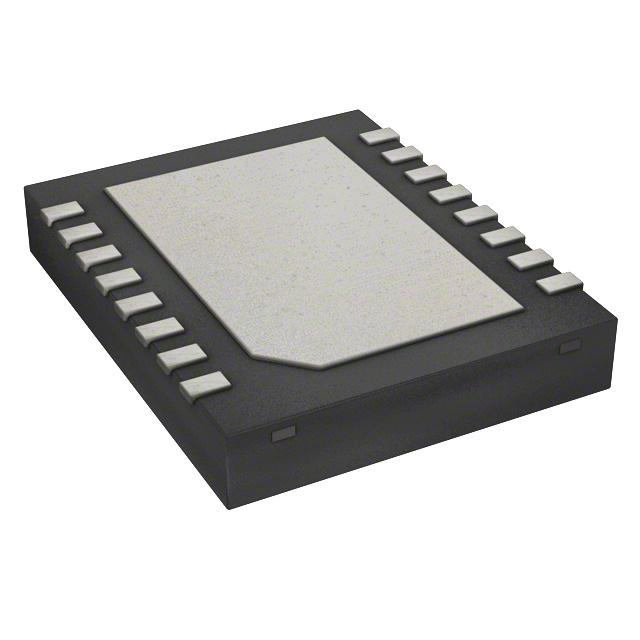

长*宽*高 4mm(长度)*3mm(宽度)
通用封装 DFN
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 散装,管装

LTC2367CDE-18#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC2367CDE-18#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES LTC2367CDE-18#PBF LTC2367CDE-18#PBF数据手册

LTC2367CDE-18#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
