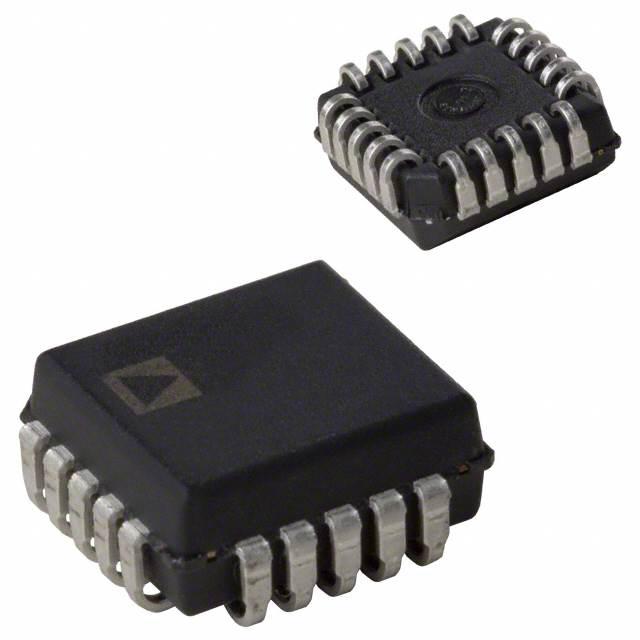

AD670JPZ

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 5V 8bit 1 8 Parallel Differential 5V SAR LCC 贴片安装
供应商型号: CY-AD670JPZ
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 模数转换器(ADC) AD670JPZ

AD670JPZ概述

    AD670 8-Bit Signal Conditioning Analog-to-Digital Converter

    1. 产品简介


    AD670 是一款集成了信号调理的8位模拟到数字转换器(ADC)。它包含了仪表放大器前端、参考电压源、微处理器总线接口,能够在单个+5V电源下工作。AD670 特别适合用于需要高精度和稳定性的场合,广泛应用于工业控制、测量仪器等领域。

    2. 技术参数


    - 分辨率: 8位
    - 转换时间: 10µs
    - 相对精度: ±1/2 LSB (标准温度)
    - 全温度范围内绝对精度: ±1/2 LSB
    - 满量程匹配误差: ±1/2 LSB
    - 输入范围:
    - 低范围:0mV至255mV (1mV/LSB) 或 0V至2.55V (10mV/LSB)
    - 高范围:±1.28V 或 ±128mV
    - 工作温度范围:
    - 标准级:0°C至+70°C
    - 工业级:–40°C至+85°C
    - 扩展级:–55°C至+125°C
    - 电源范围: 4.5V至5.5V
    - 电源电流: 30mA至45mA
    - 数字输出电流:
    - 拉电流(VOUT = 0.4V): 最大1.6mA
    - 源电流(VOUT = 2.4V): 最大0.5mA
    - 输入电容: 10pF
    - 输入电压范围:
    - 逻辑低(VINL): 0.8V
    - 逻辑高(VINH): 2.0V

    3. 产品特点和优势


    - 集成度高: 内置仪表放大器前端、DAC、比较器、SAR和精密电压参考,减少了外部组件的需求。
    - 温度稳定性: 在整个工作温度范围内无丢失代码,保证了高精度。
    - 高共模抑制比: 前端的仪表放大器提供了出色的共模抑制能力,适用于包含共模电压的应用。
    - 单电源供电: 使用+5V单电源供电,简化了系统设计。
    - 多输入范围: 提供多种输入范围(0mV至255mV 和 0V至2.55V),适应不同的信号源。
    - 灵活的输出格式: 支持二进制和二进制补码输出,方便后续处理。

    4. 应用案例和使用建议


    AD670 可以用于多种应用场景,如工业控制系统、传感器接口、医疗仪器等。例如,在工业现场,AD670可以将传感器的微弱信号转换为数字信号,再通过微处理器进行处理。
    使用建议:
    - 当使用差分输入时,确保返回路径连接到地,避免内部电路节点漂移。
    - 根据应用需求选择合适的输入范围(0mV至255mV 或 0V至2.55V),并根据具体信号选择合适的输出格式(二进制或二进制补码)。

    5. 兼容性和支持


    AD670 可以直接连接到8位数据总线,无需外部组件即可完成转换。厂家提供不同等级的产品,包括标准级、工业级和扩展级,确保了广泛的适用性。此外,厂家还提供详尽的技术支持文档,包括电路图、电气参数测试结果等,以帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题: 转换时间不满足要求
    - 解决方案: 检查电源电压是否稳定在4.5V至5.5V之间,确保器件正常工作。
    - 问题: 输出结果不稳定
    - 解决方案: 确保所有输入引脚接收到正确的电压,特别是输入信号应在规定的电压范围内。

    7. 总结和推荐


    AD670是一款高集成度、高性能的8位信号调理ADC,适用于各种工业应用。其稳定的性能、灵活的输入范围和便捷的操作方式使其在市场上具有较高的竞争力。建议用户在选择合适的输入范围和输出格式后,充分考虑实际应用需求,以获得最佳的性能表现。

AD670JPZ参数

参数
电压-电源,模拟 5V
位数 8
采样率 -
分辨率 8bit
通道数 1
输入类型 Differential
接口类型 Parallel
信噪比 -
架构 SAR
电压 - 电源,数字 5V
9.04mm(Max)
9.04mm(Max)
3.68mm(Min)
通用封装 LCC
安装方式 贴片安装
零件状态 停产
包装方式 散装,管装

AD670JPZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
