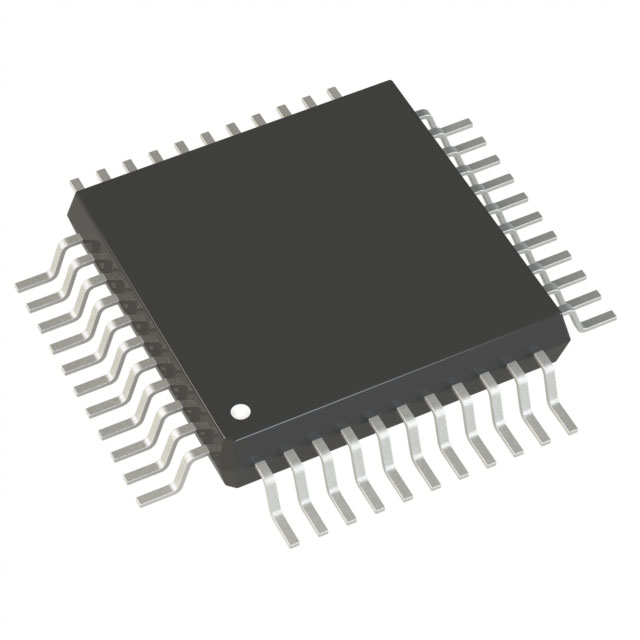

AD7723BSZ

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 5V 90dB 1.2Msps 16bit 1 16 Parallel,SPI Differential 5V Sigma-Delta QFP 贴片安装 10mm*10mm*2mm
供应商型号: 4016717
供应商: element14
标准整包数: 1
ANALOG DEVICES 模数转换器(ADC) AD7723BSZ

AD7723BSZ概述

    AD7723 16-Bit Sigma-Delta ADC 技术手册解析

    1. 产品简介


    产品类型: AD7723 是一款16位sigma-delta模数转换器(ADC)。
    主要功能:
    - 高达1.2 MSPS的输出字速率。
    - 支持32倍和16倍过采样率。
    - 具备低通和带通数字滤波器。
    - 线性相位特性。
    - 内置2.5 V电压参考。
    - 备有待机模式。
    - 灵活的并行或串行接口。
    - 内置晶体振荡器。
    - 单电源供电,5V。
    应用领域:
    - 工业自动化控制。
    - 数据采集系统。
    - 通信设备。
    - 测试测量仪器。

    2. 技术参数


    动态性能:
    - SNR (信号噪声比):Bipolar模式下全功率为90 dB,半功率为89 dB;Unipolar模式下为87 dB。
    - THD (总谐波失真):Bipolar模式下全功率为-90 dB,半功率为-89 dB。
    - SFDR (无杂散动态范围):Bipolar模式下全功率为-92 dB。
    数字滤波响应:
    - 低通滤波器:-3 dB频率范围在fCLKIN/66.9至fCLKIN/51.9之间。
    - 带通滤波器:-3 dB频率范围在fCLKIN/51.90至fCLKIN/41.75之间。
    静态性能:
    - 分辨率为16位。
    - 差分非线性(DNL):±0.5 LSB。
    - 积分非线性(INL):±2 LSB。
    - 输入参考误差:2.5 V时为±0.5% FSR。
    时序参数:
    - CLKIN频率范围:1 Hz到19.2 MHz。
    - 时钟周期:0.052 μs。

    3. 产品特点和优势


    独特功能:
    - 高达16位的分辨率,保证了卓越的精度。
    - 灵活的接口方式,满足不同应用场景需求。
    - 低功耗设计,降低了整体系统的能耗。
    - 适用于多种温度环境(-40°C到+85°C),提升了可靠性。
    优势:
    - 集成了2.5 V参考电压,简化了外部电路的设计。
    - 可编程数字滤波器提供多种选择,提高了灵活性。
    - 占用空间小,便于集成到小型化设备中。

    4. 应用案例和使用建议


    应用场景:
    - 数据采集系统:例如用于工业传感器的数据采集,能够实现高精度的数据转换。
    - 通信设备:通过串行或并行接口与DSP通信,广泛应用于现代通信系统。
    使用建议:
    - 在高精度要求的应用中,考虑使用全功率模式以获得最佳SNR。
    - 调整合适的滤波器配置以适应不同的输入信号特性。
    - 注意供电电压的稳定性,确保可靠运行。

    5. 兼容性和支持


    兼容性:
    - 支持与各种数字信号处理器(DSP)的兼容连接。
    - 可通过并行或串行接口与微控制器无缝对接。
    支持和服务:
    - 官方提供详细的文档和技术支持,帮助用户快速解决问题。
    - 用户可通过官方网站获取最新的固件更新及技术支持资源。

    6. 常见问题与解决方案


    问题1:输出信号质量不稳定
    - 解决方案: 检查CLKIN频率是否稳定,适当调整电源电压。
    问题2:读取数据时出现错误
    - 解决方案: 检查并确认数据格式是否正确,以及接口配置是否符合标准。

    7. 总结和推荐


    总结:
    - AD7723是一款性能优异的16位sigma-delta ADC,具备高精度、高可靠性、灵活接口等优势,适用于多种工业应用场景。
    推荐:
    - 推荐在对精度和稳定性有较高要求的应用场景中采用AD7723,特别是在数据采集系统和通信设备等领域。

AD7723BSZ参数

参数
通道数 1
位数 16
电压-电源,模拟 5V
分辨率 16bit
接口类型 Parallel,SPI
输入类型 Differential
采样率 1.2Msps
电压 - 电源,数字 5V
信噪比 90dB
架构 Sigma-Delta
长*宽*高 10mm*10mm*2mm
通用封装 QFP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
