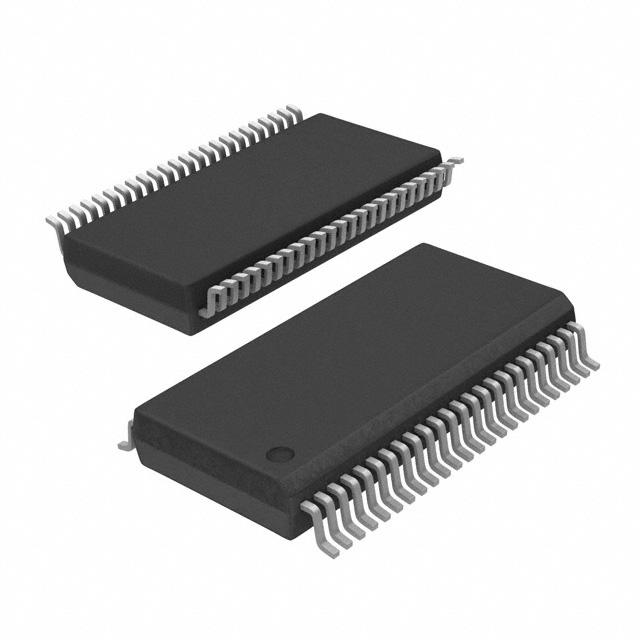

LTC1743CFW#TRPBF

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 5V 72.2dB 50Msps 12bit 1 12 Parallel Differential 5V Pipelined TSSOP-48 贴片安装,黏合安装 1.1mm(高度)
供应商型号: Q-LTC1743CFW#TRPBF
供应商: 期货订购
标准整包数: 1800
ANALOG DEVICES 模数转换器(ADC) LTC1743CFW#TRPBF

LTC1743CFW#TRPBF概述


    产品简介


    LTC1743 是一款高速、高性能的12位模数转换器(ADC),工作速率达到50Msps。它特别适用于高频宽动态范围信号的数字化处理,广泛应用于通信系统中的接收器、蜂窝基站、频谱分析以及成像系统等领域。

    技术参数


    - 采样率:50Msps
    - 信号噪声比 (SNR):72.5dB (3.2V输入范围),71dB (2V输入范围)
    - 无杂散动态范围 (SFDR):85dB (3.2V输入范围),90dB (2V输入范围)
    - 输入范围:±1V 或 ±1.6V
    - 电源:单个5V供电
    - 功耗:1000mW
    - 引脚兼容系列:同系列还有不同型号的ADC,如LTC1746 (14位, 25Msps),LTC1744 (14位, 50Msps) 等
    - 封装:48针TSSOP封装
    - 输入模式:差分输入,兼容PECL、GTL以及其他低电压逻辑家族
    - 工作温度范围:LTC1743C(0°C至70°C),LTC1743I(-40°C至85°C)

    产品特点和优势


    - 高精度:具有出色的信号噪声比(SNR)和无杂散动态范围(SFDR)
    - 高稳定性:超低抖动(0.3ps RMS)保证了高精度的信号采样
    - 高灵活性:通过可选输入范围(±1V或±1.6V)适应多种应用需求
    - 简化设计:采用48针TSSOP封装,简化电路板布局

    应用案例和使用建议


    应用场景:
    - 通信系统:可以用于宽带通信系统的信号采集和处理,例如移动通信基站中的信号接收。
    - 频谱分析:在频谱分析仪中,能够对高频信号进行精确测量。
    - 成像系统:在医疗影像设备中,可以实现高精度的图像采集。
    使用建议:
    - 确保在设计时选择合适的输入范围(±1V或±1.6V)以适应特定的应用需求。
    - 在信号链路中添加适当的滤波器,以进一步提高信号质量。
    - 通过使用外部参考电压来增强ADC的精度。

    兼容性和支持


    兼容性:
    - 数字接口:5V、3V和2V逻辑系统兼容,适合与多种处理器和存储设备连接。
    - 模拟输入:可直接与PECL、GTL和其他低电压逻辑系统相连,也可通过电阻编程选择不同的输入范围。
    支持:
    - 厂商提供详尽的技术文档和支持,包括详细的数据手册和应用笔记,帮助用户解决设计过程中遇到的问题。

    常见问题与解决方案


    问题1:如何选择合适的输入范围?
    - 解决方案:根据具体应用场景选择合适的输入范围,如对于高压信号选择±1.6V,低压信号选择±1V。
    问题2:如何优化信号质量和减少噪声?
    - 解决方案:在输入端添加适当的滤波器,同时确保良好的接地和屏蔽设计以减少外界干扰。

    总结和推荐


    LTC1743 是一款高性能的12位ADC,具备高精度、低抖动及灵活的输入范围等优点,适用于多种高速、宽动态范围信号处理应用。其卓越的性能和广泛的应用范围使其在市场上具有很强的竞争力。建议在需要高速、高精度ADC的应用中优先考虑使用此产品。

LTC1743CFW#TRPBF参数

参数
采样率 50Msps
电压 - 电源,数字 5V
信噪比 72.2dB
输入类型 Differential
分辨率 12bit
通道数 1
接口类型 Parallel
电压-电源,模拟 5V
位数 12
架构 Pipelined
长*宽*高 1.1mm(高度)
通用封装 TSSOP-48
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LTC1743CFW#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC1743CFW#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES LTC1743CFW#TRPBF LTC1743CFW#TRPBF数据手册

LTC1743CFW#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
18000+ ¥ 192.2438
36000+ ¥ 186.7511
54000+ ¥ 181.2584
库存: 18000
起订量: 18000 增量: 1800
交货地:
最小起订量为:18000
合计: ¥ 3460388.4
