首页  >  产品百科  >  LTC2256IUJ-14#PBF

LTC2256IUJ-14#PBF

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 1.7V~1.9V 71.8dB 25Msps 14bit 1 14 LVDS,Parallel Differential 1.7V~1.9V Pipelined QFN 贴片安装
供应商型号: LTC2256IUJ-14#PBF
供应商: 国内现货
标准整包数: 1

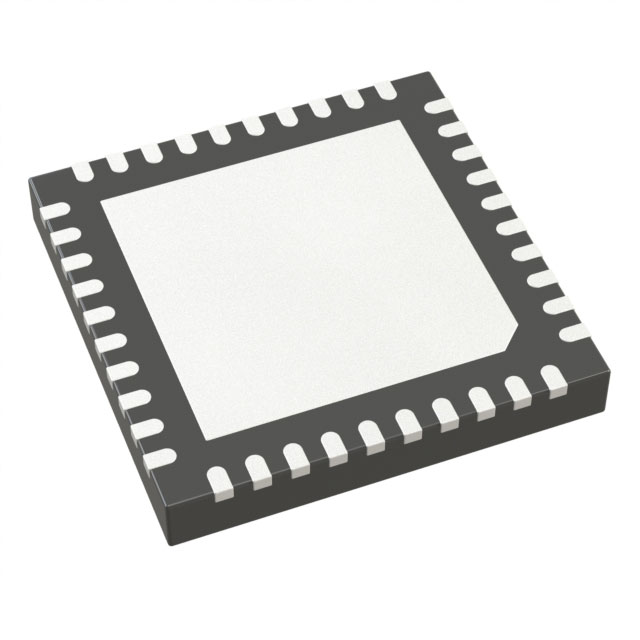

ANALOG DEVICES 模数转换器(ADC) LTC2256IUJ-14#PBF

LTC2256IUJ-14#PBF概述


    产品简介


    产品类型:
    LTC2258-14、LTC2257-14 和 LTC2256-14 是高性能的14位模数转换器(ADC),适用于高速数据采集和处理。
    主要功能:
    - 高分辨率:14位
    - 高采样率:最高可达65 MSPS(百万样本每秒)
    - 超低功耗:提供多种电源选项以优化功耗
    应用领域:
    - 通信系统
    - 移动医疗成像
    - 软件定义无线电
    - 多通道数据采集
    - 无损检测

    技术参数


    核心参数:
    - 分辨率:14位
    - 采样速率:65 MSPS / 40 MSPS / 25 MSPS
    - 输入范围:1VP-P 到 2VP-P
    - 模拟输入带宽:800 MHz
    性能指标:
    - 信噪比(SNR):74 dB
    - 无杂散动态范围(SFDR):88 dB
    - 全功率带宽(FPBW):800 MHz
    电气特性:
    - 单电源供电:1.8V
    - 输出模式:全速率CMOS、双倍数据率CMOS、双倍数据率LVDS
    - 电源电流:DC 输入时44.7 mA 至 54 mA
    - 功耗:80.5 mW 至 160.9 mW
    工作环境:
    - 工作温度范围:-40°C 至 85°C
    - 储存温度范围:-65°C 至 150°C

    产品特点和优势


    独特功能:
    - 极低功耗设计,适用于电池供电的设备
    - 内置时钟稳定性校正功能
    - 多种输出模式可选,适应不同应用场景
    市场竞争力:
    - 高精度:超高的信噪比和无杂散动态范围
    - 稳定性强:即使在宽温度范围内也能保持性能
    - 高集成度:集成了多种配置选项,简化系统设计

    应用案例和使用建议


    应用场景:
    - 在蜂窝基站中用于多通道数据采集
    - 医疗成像设备中用于信号处理
    使用建议:
    - 根据不同的采样频率选择合适的电源配置以优化功耗
    - 使用外部参考电压可以提高信号处理的精度

    兼容性和支持


    兼容性:
    - 支持多种接口,如SPI、CMOS、LVDS
    - 可以方便地与各种数字信号处理器(DSP)或微控制器(MCU)接口
    支持和服务:
    - Linear Technology 提供详尽的技术文档和开发工具包
    - 客户技术支持热线和技术论坛

    常见问题与解决方案


    问题1:如何配置电源电压?
    - 解决方案:参阅数据手册,选择合适的电源电压以满足所需采样率和功耗要求。
    问题2:ADC是否支持外部参考电压?
    - 解决方案:支持外部参考电压,通过参考手册设置正确的外部参考电压可以提高ADC性能。
    问题3:ADC输出模式有哪些?
    - 解决方案:LTC2258-14支持三种输出模式:全速率CMOS、双倍数据率CMOS和双倍数据率LVDS。根据应用需求选择合适的输出模式。

    总结和推荐


    综合评估:
    LTC2258-14、LTC2257-14 和 LTC2256-14 是高性能、低功耗的14位模数转换器。它们在高精度和广泛的工作温度范围上表现出色,非常适合通信、医疗成像等领域。此外,其丰富的配置选项和详细的文档资料使得这些ADC易于集成到各种应用中。
    推荐:
    强烈推荐在需要高精度和低功耗的高速数据采集应用中使用这些产品。无论是开发新设备还是升级现有系统,这些ADC都是理想的选择。

LTC2256IUJ-14#PBF参数

参数
接口类型 LVDS,Parallel
分辨率 14bit
架构 Pipelined
电压-电源,模拟 1.7V~1.9V
采样率 25Msps
信噪比 71.8dB
输入类型 Differential
通道数 1
电压 - 电源,数字 1.7V~1.9V
位数 14
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 管装

LTC2256IUJ-14#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC2256IUJ-14#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES LTC2256IUJ-14#PBF LTC2256IUJ-14#PBF数据手册

LTC2256IUJ-14#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 438.732
10+ ¥ 377.4938
61+ ¥ 304.842
122+ ¥ 281.031
库存: 26
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 438.73
