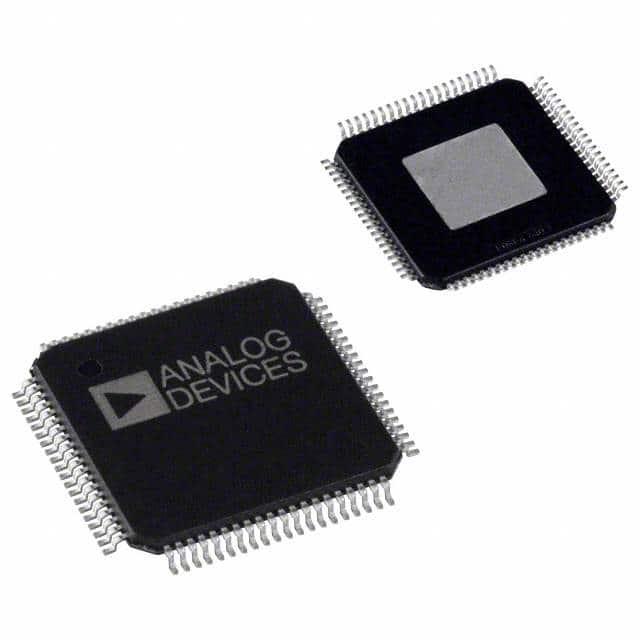

AD9786BSV

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 16bit 16 Parallel Interpolation Filter TQFP-80-EP 贴片安装 14mm(长度)*14mm(宽度)
供应商型号: CY-AD9786BSV
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 模数转换器(ADC) AD9786BSV

AD9786BSV概述

    # AD9786 16-Bit High-Speed DAC with Interpolation and Signal Processing

    产品简介


    AD9786是一款16位高分辨率、高速CMOS数字模拟转换器(DAC),具有2倍、4倍和8倍内插以及信号处理功能,专为通信应用设计。它结合了卓越的失真和噪声性能,能够满足多载波和第三代基站的严格性能需求。AD9786支持多种输入数据速率,可通过可选的内插滤波器简化接口设计,并通过调制模式实现带宽灵活放置及边带抑制。
    主要功能
    - 分辨率:16位
    - 输入数据率:最高可达200 MSPS/500 MSPS
    - 内插滤波器:2×/4×/8×用户可选
    - 调制模式:fDAC/2、fDAC/4、fDAC/8
    - 输出特性:单通道或双通道信号处理,图像抑制希尔伯特变换,支持直接IF传输
    应用领域
    - 基站:支持多载波WCDMA、GSM/EDGE、TD-SCDMA、IS136、TETRA
    - 测试仪器
    - RF信号发生器、任意波形发生器
    - 高清电视发射器
    - 宽带无线系统
    - 数字无线电链路
    - 卫星系统

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 分辨率 | 16 位 |
    | 输入数据率 200 | 500 | MSPS |
    | 内插滤波器选择 2×/4×/8×
    | 调制模式 fDAC/2 | fDAC/8
    | 输出电流范围 | 10 | 20 mA |
    | 工作温度范围 | -40 85 | °C |
    | 消耗功率 1.25 W |
    性能指标
    - IM3 @ 10 MHz: ≥ 90 dBc
    - 噪声谱密度(NSD)@ 10 MHz: ≤ -164 dBm/Hz
    - WCDMA ACLR @ 40 MHz IF: ≥ 80 dBc

    产品特点和优势


    AD9786凭借其独特的技术和卓越性能,在通信行业中脱颖而出。以下是其关键特点和优势:
    1. 高性能DAC:16位分辨率,500 MSPS转换率,满足高速信号处理需求。
    2. 灵活内插滤波器:用户可选择2倍、4倍或8倍内插,降低滤波器要求并提升信号重建效果。
    3. 多调制模式:支持fDAC/2、fDAC/4、fDAC/8模式,适应不同的带宽需求。
    4. 内置参考电压:提供精确的1.20 V温度补偿参考电压,确保稳定性能。
    5. 低功耗设计:支持睡眠模式,减少空闲期间功耗。
    6. 同步功能:多个AD9786芯片可同步至主芯片,简化多芯片系统的设计。

    应用案例和使用建议


    应用案例
    AD9786广泛应用于通信基础设施中,例如:
    - 多载波WCDMA基站:通过高精度内插滤波器和高线性度DAC,实现高效的多载波信号生成。
    - 射频信号发生器:适用于需要高精度和高动态范围的应用。
    - 高清电视发射器:支持高分辨率视频信号的高效传输。
    使用建议
    - 优化功耗:在低速模式下使用,启用睡眠模式以降低功耗。
    - 校准和测试:定期进行内部校准以确保信号质量。
    - 系统同步:使用多芯片同步功能,确保多通道间的相位一致性。

    兼容性和支持


    AD9786支持多种时钟输入类型,如单端或差分模式下的CMOS、LVPECL信号。它还与主流通信芯片组高度兼容,便于集成到现有系统中。
    Analog Devices提供全面的技术支持,包括详细的参考设计文档、软件工具以及在线技术支持服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出信号失真严重 | 检查输入数据率和参考电压设置 |
    | 功耗过高 | 启用睡眠模式 |
    | 内插滤波器效果不佳 | 调整滤波器参数 |

    总结和推荐


    AD9786以其卓越的性能、灵活的功能和广泛的适用性,成为通信行业的重要选择。它的高精度、低功耗和强大的同步能力使其在多载波基站和无线通信设备中表现优异。对于需要高性能DAC的应用,我们强烈推荐使用AD9786。
    推荐指数:★★★★★
    适用场景:通信基站、测试仪器、无线通信设备等领域。

AD9786BSV参数

参数
电压 - 电源,数字 -
位数 16
采样率 -
电压-电源,模拟 -
通道数 -
输入类型 -
信噪比 -
架构 Interpolation Filter
接口类型 Parallel
分辨率 16bit
长*宽*高 14mm(长度)*14mm(宽度)
通用封装 TQFP-80-EP
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 袋装
