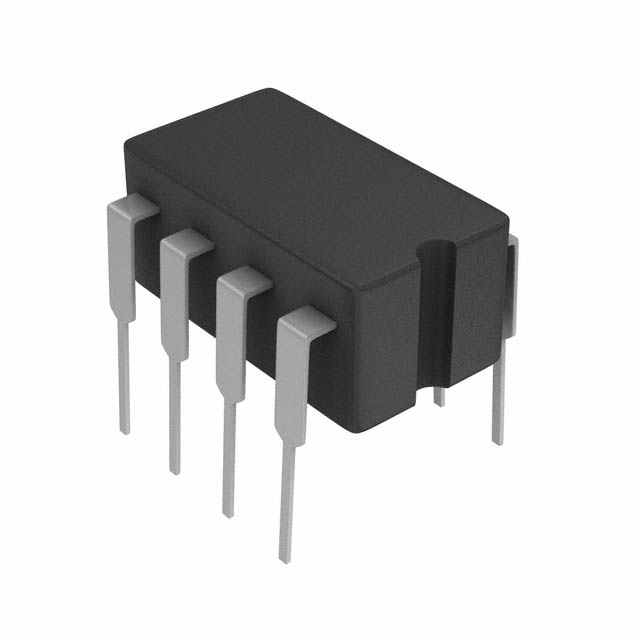

LT1213MJ8

产品分类: 运算放大器
厂牌: ANALOG DEVICES
产品描述: 3.4mA(x2 Channels) 12V/μs 10nV/rtHz@ 5V 28MHz 50mA 2 2 ±18V,36V 150μV 90nA General Purpose CERDIP-8 通孔安装
供应商型号: LT1213MJ8-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 运算放大器 LT1213MJ8

LT1213MJ8概述

    # LT1213/LT1214 精密运算放大器技术综述

    产品简介


    LT1213 和 LT1214 是来自 Linear Technology 的高性能精密运算放大器,分别提供双通道和四通道版本。它们专为单电源供电设计,支持总电压范围在 2.5V 至 36V 内运行,典型频率响应高达 28MHz,并具备 12V/µs 的快速上升速率(slew rate)。这些特性使得它们非常适合于多种应用场合,如 2.5V 和 10V 满量程系统、电池供电设备、光电二极管放大器以及数模转换器的电流到电压转换。

    技术参数


    以下是 LT1213/LT1214 的关键电气特性:
    - 增益带宽积(GBW): 28MHz 典型值。
    - 输入偏置电流: 最大 200nA。
    - 输入噪声电压密度: 10nV/√Hz。
    - 输入噪声电流密度: 0.2pA/√Hz。
    - 开环增益: 最小 1200V/mV。
    - 单电源操作: 支持输入电压范围包含接地,输出可以摆动至地电位并吸收电流。
    - 最大输出驱动电流: 30mA。

    产品特点和优势


    LT1213/LT1214 的显著特点是结合了高速度与高精度。这种组合使其成为复杂信号处理的理想选择,尤其是在需要低功耗、高效率的应用环境中。此外,该系列放大器的温度漂移较低,适合用于温度变化较大的场合。与传统的单电源放大器相比,其出色的直流精度减少了系统校准需求。

    应用案例和使用建议


    LT1213/LT1214 广泛应用于工业控制、医疗仪器和个人消费电子产品等领域。例如,在光电二极管电路中作为前置放大器时,其低噪声特性和宽带宽确保了优异的数据采集性能。对于需要较高稳定性的场合,建议采用陶瓷封装形式以获得更好的热管理和长期可靠性。

    兼容性和支持


    该产品兼容多种标准接口封装(如 DIP 和 SOIC),便于集成到现有设计中。Linear Technology 提供详尽的技术文档和技术支持服务,有助于快速解决开发过程中的任何疑问或挑战。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出摆幅不够理想 | 调整电源电压设置 |
    | 输入信号失真严重 | 检查外部滤波网络配置 |
    | 温度影响较大 | 使用更高性能等级的产品型号 |

    总结和推荐


    总体而言,LT1213/LT1214 是一款卓越的精密运算放大器,集成了高精度、高速度及低功耗等优点。它不仅满足了现代电子系统对高效能运算放大器的需求,还通过多样化的封装选项增强了灵活性。因此,强烈推荐这款产品给那些寻求高品质、可靠性和易用性的工程师们。

LT1213MJ8参数

参数
-3db带宽 -
通道数量 2
输出类型 -
典型输入噪声电压密度 10nV/rtHz@ 5V
最小工作供电电压 -
电流 - 输入偏置 90nA
典型供电电流 3.4mA(x2 Channels)
最大工作供电电压 ±18V,36V
典型增益带宽 28MHz
每个通道的输出电流 50mA
Vos - 输入偏置电压 150μV
典型压摆率 12V/μs
放大器类型 General Purpose
CMRR - 共模抑制比 -
电路数 2
关闭 -
10.29mm(Max)
7.87mm(Max)
3.56mm(Max)
通用封装 CERDIP-8
安装方式 通孔安装
应用等级 军用级
零件状态 停产
包装方式 管装

LT1213MJ8厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT1213MJ8数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 运算放大器 ANALOG DEVICES LT1213MJ8 LT1213MJ8数据手册
