首页  >  产品百科  >  OP467GS-REEL

OP467GS-REEL

产品分类: 运算放大器
厂牌: ANALOG DEVICES
产品描述: 8mA(x4 Channels) 350V/μs 7nV/rtHz 28MHz 90dB 关闭 4 4 200μV 150nA General Purpose SOIC-16 贴片安装,黏合安装
供应商型号: OP467GS-REELTR-ND
供应商: Digi-Key
标准整包数: 1

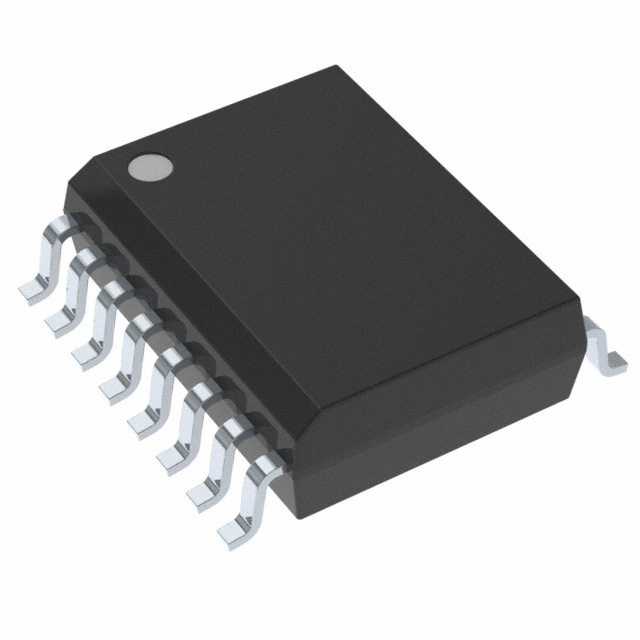

ANALOG DEVICES 运算放大器 OP467GS-REEL

OP467GS-REEL概述


    产品简介


    产品名称:Quad Precision, High Speed Operational Amplifier OP467
    产品类型:四路精密高速运算放大器
    主要功能:提供高精度和高速度性能的四通道运算放大器。能够在单个封装中实现高速度和高精度的信号处理能力。
    应用领域:适用于高频率主动滤波器、高速图像显示驱动器、快速仪表放大器、高速探测器、积分器及光电二极管前置放大器等应用领域。

    技术参数


    - 输入特性:
    - 偏置电压(Offset Voltage):0.2 mV 至 0.5 mV(范围取决于温度)
    - 输入偏置电流(Input Bias Current):150 nA 至 700 nA(范围取决于温度)
    - 共模抑制比(Common-Mode Rejection):80 dB 至 90 dB(范围取决于温度)
    - 输出特性:
    - 输出电压摆幅(Output Voltage Swing):±13.0 V(单5V至15V电源)
    - 电源特性:
    - 电源抑制比(Power Supply Rejection Ratio):96 dB 至 120 dB
    - 工作电流(Supply Current):8 mA 至 10 mA(最大13 mA)
    - 动态性能:
    - 增益带宽积(Gain Bandwidth Product):28 MHz(单5V至15V电源)
    - 上升速率(Slew Rate):125 V/μs 至 170 V/μs
    - 满功率带宽(Full-Power Bandwidth):2.7 MHz
    - 稳态时间(Settling Time):小于200 ns(达到0.01%)
    - 噪声性能:
    - 电压噪声密度(Voltage Noise Density):6 nV/√Hz(5V至15V电源下)


    产品特点和优势


    - 高上升速率:170 V/μs
    - 宽频带:28 MHz
    - 快速稳态时间:小于200 ns
    - 低偏置电压:小于500 μV
    - 低温操作:可工作于±5 V 到 ±15 V 的电源范围内
    - 低功耗:小于10 mA 的工作电流
    - 能驱动大电容负载:可在不振荡的情况下驱动大电容负载
    - 优秀的动态准确性:适合高速数据采集系统

    应用案例和使用建议


    应用案例:
    - 高速图像显示驱动器:应用于要求快速响应的显示器驱动器中。
    - 高频主动滤波器:用于要求精确滤波效果的应用场合。
    - 快速仪表放大器:用于需要极高精度的仪器仪表。
    - 高速探测器:适用于高速信号检测。
    - 光电二极管前置放大器:可以处理光电二极管产生的微弱信号。
    使用建议:
    - 在使用OP467时,确保连接正确的电源电压,同时注意电容负载不能超过其承受能力。
    - 需要保证电路接地稳定,以避免信号失真。
    - 考虑到温度变化对性能的影响,可以在设计时加入温度补偿机制。

    兼容性和支持


    - 兼容性:OP467具有广泛的兼容性,可以与多种其他电子元件或设备配合使用。
    - 支持和服务:请联系当地的销售办事处获取详细的规格书和技术支持信息。如有需要,可以协商定制化的规格。

    常见问题与解决方案


    - Q: 偏置电压漂移如何控制?
    - A: 可通过外部电阻网络进行调节,以保持电压稳定。
    - Q: 为何出现过度振荡现象?
    - A: 可能是因为负载电容过大或补偿不足导致的,建议增加阻尼电路以减少振荡。
    - Q: 如何提高电源抑制比?
    - A: 可通过改进电路布局,缩短电源走线,尽量减少电源噪声对芯片的影响。

    总结和推荐


    综合评估:OP467作为一款高性能的四通道运算放大器,在精度和速度方面表现出色。它适用于各种高精度和高可靠性要求的应用场合,例如医疗成像设备、高速通信接口和高性能测试仪器等。
    推荐:鉴于其卓越的性能和广泛的应用领域,我们强烈推荐使用OP467。然而,在具体应用前,请务必仔细阅读技术手册并根据实际情况进行设计。

OP467GS-REEL参数

参数
关闭 关闭
典型增益带宽 28MHz
典型输入噪声电压密度 7nV/rtHz
CMRR - 共模抑制比 90dB
最小工作供电电压 -
每个通道的输出电流 -
最大工作供电电压 -
电流 - 输入偏置 150nA
电路数 4
-3db带宽 -
通道数量 4
典型供电电流 8mA(x4 Channels)
放大器类型 General Purpose
输出类型 -
Vos - 输入偏置电压 200μV
典型压摆率 350V/μs
10.5mm(Max)
7.6mm(Max)
2.35mm(Max)
通用封装 SOIC-16
安装方式 贴片安装,黏合安装
包装方式 散装,卷带包装

OP467GS-REEL厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

OP467GS-REEL数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 运算放大器 ANALOG DEVICES OP467GS-REEL OP467GS-REEL数据手册

OP467GS-REEL封装设计

查看详情并下载
Symbol
Footprint
3D Model
