首页  >  产品百科  >  AD524AR-16

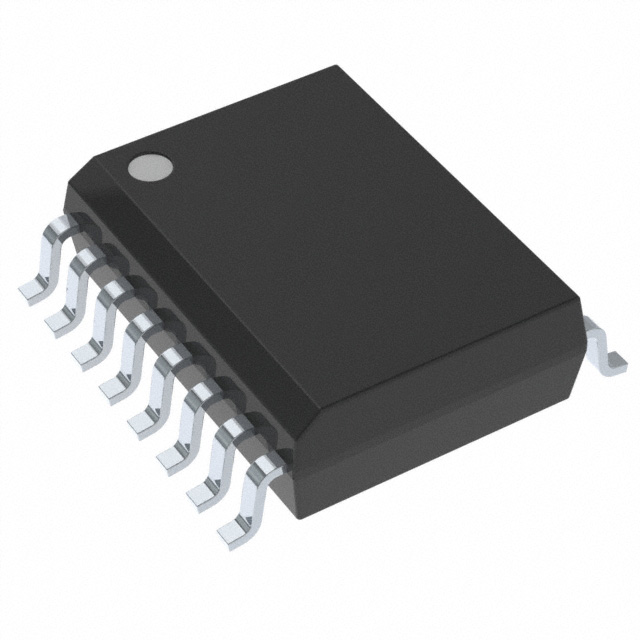

AD524AR-16

产品分类: 仪表放大器
厂牌: ANALOG DEVICES
产品描述: 3.5mA 5V/μs 1MHz 1 ±18V 250μV 50nA 1MHz SOIC-16 贴片安装
供应商型号: CY-AD524AR-16
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 仪表放大器 AD524AR-16

AD524AR-16概述

    # 精密仪器级运算放大器 AD524 技术手册解析

    产品简介


    AD524 是一款精密、高性能的仪器级运算放大器,专为数据采集应用设计,特别适用于在苛刻的工作条件下保持高精度。此芯片提供了出色的线性度、高共模抑制比(CMRR)、低偏移电压漂移和低噪声等特性,非常适合于工业控制、医疗设备、测试测量以及其他对信号处理精度要求极高的场景。
    产品类型:精密仪器级运算放大器
    主要功能:高精度数据采集、信号放大、低噪声处理
    应用领域:工业自动化、医疗设备、通信系统、测试仪器仪表

    技术参数


    以下是 AD524 的核心技术参数摘要:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 增益范围 | 1 1000
    | 增益误差(典型) | ±0.05 | ±0.03 % |
    | 非线性 | ±0.01 | ±0.005 | ±0.01 | % |
    | 噪声(0.1Hz-10Hz) | 0.3 | 0.3 μV p-p |
    | 输入偏置电流 | ±50 | ±25 | ±50 | nA |
    | 工作温度范围 | -25°C | +85°C °C |
    | 供电电压 | ±6V | ±15V | ±18V | V |
    AD524 还具有其他性能优势,如高增益带宽积(25 MHz)、快速输出摆率(5 V/μs)、快速建立时间(15 μs 至 0.01%)以及支持通过外部电阻进行增益编程。此外,该芯片无需额外外部元件即可实现固定增益。

    产品特点和优势


    1. 低噪声:提供卓越的信号纯净度,在 0.1Hz 至 10Hz 范围内的低频噪声仅为 0.3 μV p-p,适合精密信号采集。
    2. 高线性度:最大非线性误差仅为 0.003%,可满足复杂信号处理需求。
    3. 高共模抑制比(CMRR):在增益为 1000 时达到 120 dB,有效消除共模干扰。
    4. 低漂移:输入偏置电压漂移仅为 0.5 μV/°C,显著提高温度稳定性和可靠性。
    5. 内部补偿:内置输出保护电路,适应各种电源环境。
    6. 封装灵活:提供陶瓷 DIP、SOIC 和无引脚芯片载体等多种封装形式,便于集成。

    应用案例和使用建议


    应用案例
    1. 工业自动化:用于精密传感器信号的放大和处理。
    2. 医疗设备:在心电图(ECG)和脑电图(EEG)等医疗检测设备中实现高精度信号采集。
    3. 通信设备:作为信号调理模块,提升信噪比并降低失真。
    使用建议
    - 在设计时,确保供电电压范围在 ±6V 至 ±15V 之间,避免超过绝对最大额定值。
    - 对于高增益应用(如 G=1000),优先选择低漂移版本(如 AD524C 或 AD524S),以提高长期稳定性。
    - 为减少热噪声影响,建议将输入引脚短接至参考端,并优化接地设计。

    兼容性和支持


    AD524 可与多种外围电路元件配合使用,如滤波器、转换器和功率驱动器。此外,Analog Devices 提供了详尽的技术文档和支持服务,包括在线社区论坛和技术支持团队,帮助用户解决开发中的问题。

    常见问题与解决方案


    1. 问:如何正确配置 AD524 的增益?
    答:通过外接一个单电阻 RG,将增益设置为所需值(1 至 1000)。具体计算公式为:\[ G = \frac{40,000}{RG} \]
    2. 问:如何减小输出噪声?
    答:通过使用较低噪声的电阻和稳压电源,同时尽量缩短输入与参考引脚的距离。
    3. 问:如何选择合适的工作温度范围?
    答:根据具体应用场景选择对应版本,例如 -25°C 至 +85°C 的标准版本,或 -55°C 至 +125°C 的扩展版。

    总结和推荐


    综上所述,AD524 是一款集高性能与高可靠性于一体的精密运算放大器,其卓越的技术指标和广泛的应用领域使其成为众多工业和科研项目的理想选择。如果您正在寻找一款能够处理复杂信号且具备优异抗干扰能力的产品,AD524 绝对值得考虑。
    推荐指数:★★★★★
    适用场景:高精度数据采集、医疗设备、精密测试仪器等
    如需进一步技术支持或定制化方案咨询,请联系 Analog Devices 官方技术支持团队。

AD524AR-16参数

参数
电流 - 输入偏置 50nA
每个通道的输出电流 -
典型增益带宽 1MHz
-3db带宽 1MHz
典型供电电流 3.5mA
CMRR - 共模抑制比 -
Vos - 输入偏置电压 250μV
通道数量 1
典型压摆率 5V/μs
最小工作供电电压 -
最大工作供电电压 ±18V
10.5mm(Max)
7.6mm(Max)
2.35mm(Max)
通用封装 SOIC-16
安装方式 贴片安装
应用等级 工业级
零件状态 最后售卖
包装方式 散装,管装

AD524AR-16厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD524AR-16数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 仪表放大器 ANALOG DEVICES AD524AR-16 AD524AR-16数据手册

AD524AR-16封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.4155 ¥ 93.0257
库存: 103
起订量: 11 增量: 1
交货地:
最小起订量为:1
合计: ¥ 93.02
