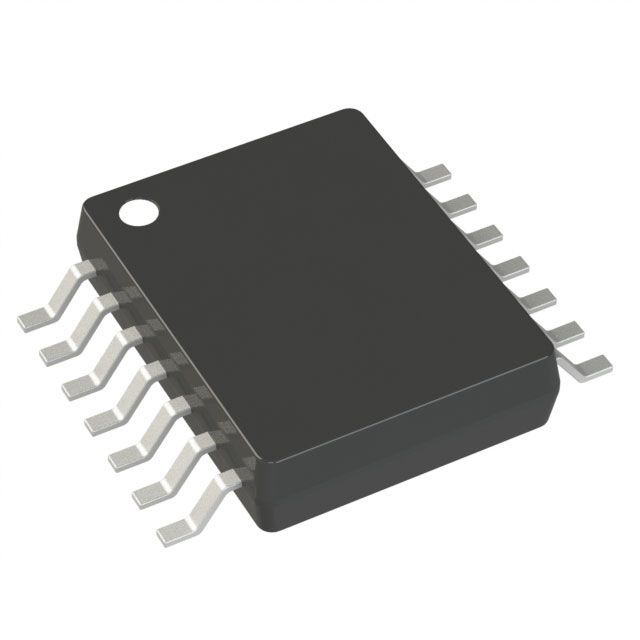

AD8694ARUZ-REEL

产品分类: 运算放大器
厂牌: ANALOG DEVICES
产品描述: 950μA(x2 Channels) 5V/μs 8nV/rtHz@ 5V 10MHz 90dB 关闭 Rail to Rail 80mA 4 4 2.7V 6V 400μV 1pA General Purpose TSSOP-14 贴片安装,黏合安装 5mm*4.4mm*1mm
供应商型号: AD8694ARUZ-REEL
供应商: 国内现货
标准整包数: 1
ANALOG DEVICES 运算放大器 AD8694ARUZ-REEL

AD8694ARUZ-REEL概述


    产品简介


    AD8691、AD8692 和 AD8694 是来自 Analog Devices 的低噪声、CMOS 铁轨到铁轨输出的运算放大器。这些产品系列包含单通道、双通道和四通道型号,广泛应用于需要高精度和高性能的应用场景。它们具备低偏置电压、低电流噪声、宽信号带宽的特点,非常适合用于滤波器、传感器、便携式音频设备等领域。

    技术参数


    - 偏置电压:典型值为 400 µV。
    - 偏置电压漂移:最大值为 6 µV/°C(适用于 AD8692 和 AD8694)。
    - 输入偏置电流:最大值为 1 pA。
    - 低噪声:8 nV/√Hz。
    - 低失真:0.0006%。
    - 宽带宽:10 MHz。
    - 增益带宽积:10 MHz。
    - 单位增益稳定。
    - 单电源操作:支持电压范围 2.7 V 至 6 V。
    - 工业级温度范围:-40°C 到 +125°C。

    产品特点和优势


    这些运算放大器的独特之处在于其卓越的性能指标,如极低的偏置电压和漂移、超低的输入偏置电流、低噪声和高信号带宽。这些特点使得它们在多种应用中表现出色,特别是电池供电仪器、医疗设备、光电二极管放大器等对噪声和精度要求较高的场合。其广泛的工作温度范围和小尺寸封装进一步增强了它们的竞争力。

    应用案例和使用建议


    这些运算放大器被广泛应用于各类场合,例如:
    - 光电器件放大器:适合对噪声敏感的应用。
    - 便携式仪器仪表:得益于其低功耗特性。
    - 传感器接口:利用其宽信号带宽,确保快速响应。
    使用建议:为了最大程度地发挥其性能,建议将AD8691/AD8692/AD8694放置在靠近传感器的位置以减少外部噪声的影响。在设计电路时应注意匹配负载和反馈电阻,以充分利用其宽带宽特性。

    兼容性和支持


    AD8691/AD8692/AD8694 这些型号与许多常见的传感器和系统兼容。Analog Devices 提供全面的技术支持和文档,确保用户能够有效地使用这些器件。此外,这些芯片已通过汽车应用认证,可以应用于需要高可靠性标准的场合。

    常见问题与解决方案


    - 问题:偏置电压漂移导致输出不稳定。
    - 解决方案:使用内部校准功能,或在设计中加入温度补偿电路。

    - 问题:在高频下噪声增加。
    - 解决方案:选择更低噪声版本的器件,或改进电路布局以减少干扰。

    总结和推荐


    总的来说,AD8691/AD8692/AD8694 在市场上展示了优异的性价比,特别适合于高精度和低噪声应用。其出色的性能和广泛的适用性使其成为众多领域的理想选择。因此,我们强烈推荐在需要精密运算放大器的应用中使用这些产品。

AD8694ARUZ-REEL参数

参数
每个通道的输出电流 80mA
电流 - 输入偏置 1pA
典型压摆率 5V/μs
放大器类型 General Purpose
关闭 关闭
通道数量 4
典型供电电流 950μA(x2 Channels)
Vos - 输入偏置电压 400μV
最大工作供电电压 6V
典型输入噪声电压密度 8nV/rtHz@ 5V
最小工作供电电压 2.7V
CMRR - 共模抑制比 90dB
-3db带宽 -
输出类型 Rail to Rail
典型增益带宽 10MHz
电路数 4
长*宽*高 5mm*4.4mm*1mm
通用封装 TSSOP-14
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装
