OP727ARUZ-REEL

产品分类: 运算放大器
厂牌: ANALOG DEVICES
产品描述: 235μA(x2 Channels) 200mV/μs 15nV/rtHz 700KHz 关闭 Rail to Rail 30mA 2 2 ±15V,30V 30μV 5nA General Purpose TSSOP-8 贴片安装,黏合安装 3mm(长度)*4.4mm(宽度)
供应商型号: 4021608
供应商: 海外现货
标准整包数: 1

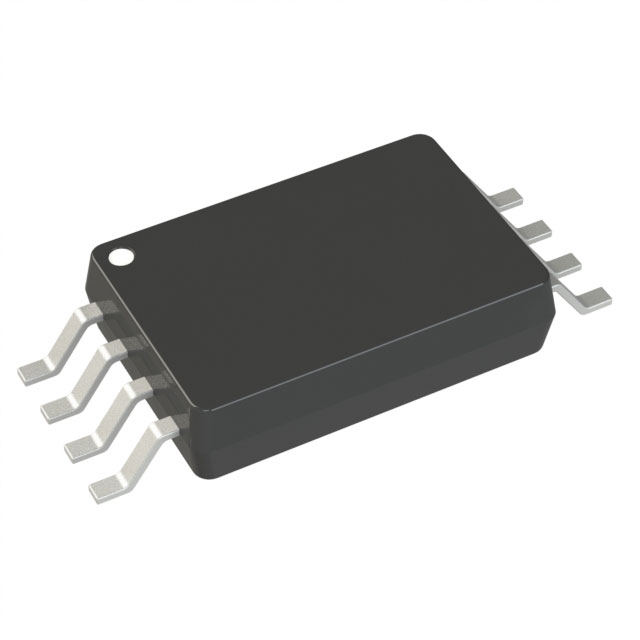

ANALOG DEVICES 运算放大器 OP727ARUZ-REEL

OP727ARUZ-REEL概述


    产品简介


    OP777/OP727/OP747精密单电源运算放大器是Analog Devices推出的一系列高精度、微功耗运算放大器。该系列产品包括单路(OP777)、双路(OP727)和四路(OP747)配置的轨到轨输出单电源放大器。这些放大器具有卓越的性能,尤其适用于电流感应、线电或电池供电仪表以及远程传感器等领域。此外,它们还广泛应用于精密滤波器设计中。

    技术参数


    - 输入偏置电压:OP777 ≤ 100 μV,OP727/OP747 ≤ 160 μV
    - 输入偏置电流:≤ 10 nA
    - 单电源操作:1.8 V 至 30 V
    - 双电源操作:±1.5 V 至 ±15 V
    - 单位增益稳定
    - 低功耗:每个放大器在5V电源下最大300 μA
    - 大型信号电压增益:AVO 为 1000 V/mV(OP777),2500 V/mV(OP727/OP747)
    - 电源抑制比(PSRR):120 dB 至 130 dB
    - 动态性能:压摆率SR 为 0.2 V/μs,增益带宽积GBP为0.7 MHz
    - 噪声性能:电压噪声密度en 为 15 nV/√Hz,电流噪声密度in 为 0.13 pA/√Hz

    产品特点和优势


    1. 超低偏置电压和偏置电流:这些参数分别不超过100 μV和10 nA,使该系列放大器特别适合需要极高精度的应用。
    2. 轨到轨输出:无论是在单电源还是双电源操作模式下,都能提供轨到轨的输出范围。
    3. 单电源操作能力:可以工作在低至1.8 V的单电源下,极大扩展了其应用范围。
    4. 优异的电源抑制比和共模抑制比:PSRR 和 CMRR 分别高达130 dB 和 110 dB,进一步提升了信号的纯净度。
    5. 微功耗设计:每个放大器在5V电源下的功耗仅约300 μA,适合便携式和电池供电设备。

    应用案例和使用建议


    应用案例
    1. 电流感应:这类放大器特别适合于需要精确测量小电流的应用场合,例如在工业自动化系统中。
    2. 远程传感器信号调理:在分布式传感器网络中,这类放大器能够有效地进行信号调理,确保数据采集的准确性。
    3. 精密滤波器设计:凭借出色的动态性能和低噪声特性,这些放大器非常适合作为滤波器的核心组件。
    使用建议
    - 优化电路设计:考虑使用较低的输入阻抗以减少噪声影响。
    - 温度补偿:对于要求极高精度的应用,建议采用温度补偿措施来降低温度变化对性能的影响。

    兼容性和支持


    - 封装兼容性:OP727与LT1013封装兼容,便于更换和升级。
    - 技术支持:Analog Devices提供详尽的技术文档和支持服务,帮助用户快速上手。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压波动大 | 检查负载电阻是否过小,调整至合适的值。 |
    | 输入偏置电压不稳定 | 确保输入信号干净,避免引入额外噪声。 |
    | 工作温度范围内表现不佳 | 尝试增加外部热敏电阻以改善温度稳定性。 |

    总结和推荐


    综上所述,OP777/OP727/OP747精密单电源运算放大器以其卓越的性能、广泛的适用范围和易于使用的特性,在众多应用场景中表现出色。无论是用于工业控制、远程传感器信号处理还是精密滤波器设计,这些放大器都能提供可靠的性能。强烈推荐在需要高精度和低功耗的应用中使用此系列产品。

OP727ARUZ-REEL参数

参数
典型压摆率 200mV/μs
放大器类型 General Purpose
电路数 2
典型供电电流 235μA(x2 Channels)
Vos - 输入偏置电压 30μV
每个通道的输出电流 30mA
最大工作供电电压 ±15V,30V
电流 - 输入偏置 5nA
通道数量 2
关闭 关闭
最小工作供电电压 -
-3db带宽 -
输出类型 Rail to Rail
典型输入噪声电压密度 15nV/rtHz
CMRR - 共模抑制比 -
典型增益带宽 700KHz
长*宽*高 3mm(长度)*4.4mm(宽度)
通用封装 TSSOP-8
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

OP727ARUZ-REEL厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

OP727ARUZ-REEL数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 运算放大器 ANALOG DEVICES OP727ARUZ-REEL OP727ARUZ-REEL数据手册

OP727ARUZ-REEL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 49.0547
10+ ¥ 32.1589
25+ ¥ 30.02
100+ ¥ 27.8812
250+ ¥ 27.337
500+ ¥ 26.7928
1000+ ¥ 26.2485
2500+ ¥ 25.6917
库存: 2491
起订量: 40 增量: 1
交货地:
最小起订量为:25
合计: ¥ 750.5
