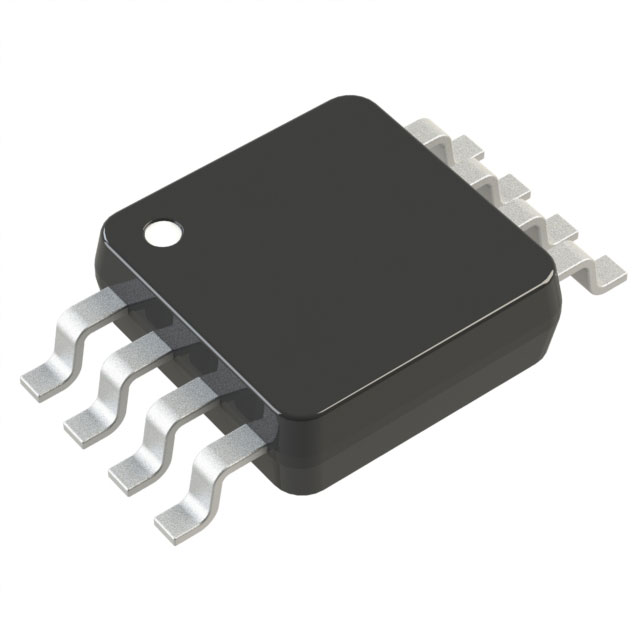

LT6100IMS8

产品分类: 运算放大器
厂牌: ANALOG DEVICES
产品描述: 60μA 500mV/μs 150KHz 120dB 15mA 1 1 2.7V 36V 80μV 150KHz Operation Amplifier MSOP-8 贴片安装 3mm*3mm*860μm
供应商型号: MIK-LT6100IMS8
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 运算放大器 LT6100IMS8

LT6100IMS8概述

    # 高精度可调增益高侧电流检测放大器 —— LT6100

    产品简介


    LT6100是一款微功耗、高精度、高侧电流检测放大器,专为需要精准电流测量的应用而设计。该芯片通过检测外部采样电阻两端的电压来监控单向电流,其固定增益范围为10、12.5、20、25、40和50倍(V/V),并能实现小于0.5%的增益精度。
    LT6100支持广泛的电压范围,采样输入电压范围为4.1V至48V,并能够承受满电源电压的差分电压。这一特性使得它非常适合用于监测MOSFET开关或保险丝等高侧电路。此外,该芯片还具备反向电池保护能力,可承受高达–48V的反向电压冲击。
    典型应用领域包括电池监控、保险丝监控、便携式手机、以及便携式测试测量系统等。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 增益选择 | 10 | —— | 50 | V/V |
    | 增益误差 | –1.0 | 0.5 | 1.0 | % |
    | 输入失调电压 | –300 | 300 | 600 | µV |
    | 输入偏置电流 | 0.001 | 1 | 10 | µA |
    | 工作电压范围 | 2.7 | 36 | 36 | V |
    | 静态电流 | 60 | 145 | 170 | µA |
    | 工作温度范围 | –40 | —— | 125 | °C |
    - 频率响应:带宽可达150kHz(AV=10)、50kHz(AV=50)。
    - 输入阻抗:极高,保证对被测电路无负载影响。
    - 输出摆幅:支持从VEE到VEE+36V的宽输出范围。
    - 短路特性:短路输出电流最大可达15mA。

    产品特点和优势


    特点:
    1. 增益可调性:通过简单设置两个增益选择引脚即可轻松实现多种固定增益(10、12.5、20、25、40、50倍)。
    2. 高精度:输入失调电压低至300µV,同时具有极高的共模抑制比(CMRR > 105dB)和电源抑制比(PSRR > 105dB)。
    3. 反向保护:具备高达–48V的反向电池保护能力,有效避免因误接导致的损坏。
    4. 低功耗:静态电流仅为60µA,极大地延长了电池供电设备的工作时间。
    5. 广泛的工作环境:能够在–40°C至125°C的极端温度下稳定运行。
    优势:
    - 出色的增益精度使其特别适用于需要精确测量电流的关键应用场合。
    - 强大的反向电池保护能力降低了设计复杂度,简化了电路布局。
    - 微功耗设计适合便携式设备,满足对能源效率要求较高的需求。

    应用案例和使用建议


    应用案例:
    1. 电池监控:通过监测采样电阻上的电压变化实时获取电池电量状态,进而优化电池管理系统。
    2. 保险丝监控:在保险丝过流时快速触发保护机制,确保电路安全性。
    3. 便携式设备:作为高精度电流检测模块应用于便携式医疗设备或无线通讯设备中。
    使用建议:
    - 硬件连接:确保采样电阻连接正确且阻值合适,以匹配所需的增益范围。
    - 滤波设计:通过提供的滤波引脚接入适当电容可显著降低噪声干扰。
    - 热管理:如果应用环境高温可能接近极限,需额外加装散热片以维持芯片稳定性。

    兼容性和支持


    兼容性:
    - 支持2.7V至36V的单电源供电,适合多种主流电子设备。
    - 提供两种封装形式:8针DDNP(3mm×3mm塑料DFN)和8针MSOP,方便灵活布线。
    厂商支持:
    Linear Technology提供了详尽的技术文档及在线支持,包括应用笔记和FAQ列表。若客户在使用过程中遇到问题,可通过官方技术支持热线或邮件获得帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 芯片输出异常,无信号? | 检查供电是否符合要求,确认采样电阻连接是否正确;检查滤波电容是否漏接或损坏。 |
    | 设备运行中出现发热现象? | 确认散热措施是否足够;尝试降低采样电阻阻值减少功耗。 |
    | 精度偏低? | 调整采样电阻阻值或重新配置增益引脚以匹配最佳增益设置。 |

    总结和推荐


    综合评价:
    LT6100以其高精度、高增益灵活性和良好的电气特性,在电流检测领域表现出色。它不仅能够满足工业级应用的需求,还适用于消费类电子产品。
    特别适合对功耗、精度和环境适应性都有严格要求的应用场合。
    推荐结论:
    强烈推荐给对高精度电流检测有较高要求的设计工程师,尤其是在便携式设备和高可靠性应用场景中。同时,对于需要集成化方案的客户,这款产品也极具吸引力。
    如果您正在寻找一款高性价比、多功能的电流检测芯片,LT6100无疑是您的理想选择!

LT6100IMS8参数

参数
输出类型 -
电路数 1
典型压摆率 500mV/μs
典型输入噪声电压密度 -
每个通道的输出电流 15mA
关闭 -
最大工作供电电压 36V
CMRR - 共模抑制比 120dB
-3db带宽 150KHz
放大器类型 Operation Amplifier
最小工作供电电压 2.7V
通道数量 1
电流 - 输入偏置 -
典型供电电流 60μA
典型增益带宽 150KHz
Vos - 输入偏置电压 80μV
长*宽*高 3mm*3mm*860μm
通用封装 MSOP-8
安装方式 贴片安装
应用等级 工业级
包装方式 管装

LT6100IMS8厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT6100IMS8数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 运算放大器 ANALOG DEVICES LT6100IMS8 LT6100IMS8数据手册

LT6100IMS8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ $ 4.2433 ¥ 35.5587
100+ $ 3.9992 ¥ 33.5137
200+ $ 3.9428 ¥ 33.041
库存: 20
起订量: 74 增量: 20
交货地:
最小起订量为:20
合计: ¥ 711.17
