OP37GSZ-REEL

产品分类: 运算放大器
厂牌: ANALOG DEVICES
产品描述: 17V/μs 3.8nV/rtHz 63MHz 关闭 1 1 ±22V 30μV 15nA General Purpose SOIC-8 贴片安装,黏合安装
供应商型号: OP37GSZ-REELDKR-ND
供应商: Digi-Key
标准整包数: 1

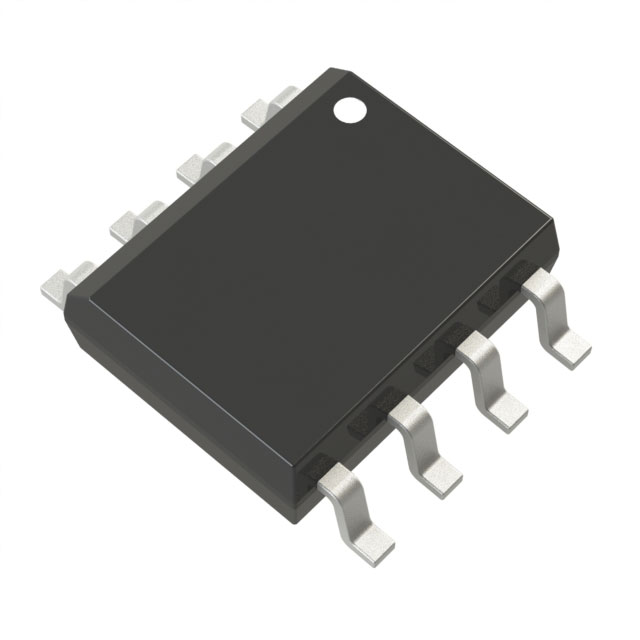

ANALOG DEVICES 运算放大器 OP37GSZ-REEL

OP37GSZ-REEL概述

    OP37 高速精密运算放大器技术手册

    产品简介


    OP37 是一种低噪声、高精度的高速运算放大器,适用于各种高要求的应用场合。其主要功能包括高增益带宽积(高达63MHz)、低输入偏置电流(最大为80nA)和低漂移(最高仅为0.2μV/°C)。OP37特别适用于高精度仪器仪表、音频应用和数据采集系统等场合。

    技术参数


    - 供电电压: ±15V
    - 工作温度范围:
    - 军用级: -55°C 到 +125°C
    - 工业级: -25°C 到 +85°C
    - 商用级: 0°C 到 +70°C
    - 长期内偏电压稳定性: 每月最大0.2 μV
    - 输入偏置电流: 最大80 nA
    - 输入噪声电压密度:
    - 10 Hz时: 3.8 nV/√Hz
    - 30 Hz时: 3.3 nV/√Hz
    - 1000 Hz时: 3.2 nV/√Hz
    - 输出电压摆幅:
    - 当负载电阻大于2 kΩ时: ±12V
    - 当负载电阻大于600 Ω时: ±11.5V
    - 增益带宽积: 63 MHz
    - 摆率: 17 V/μs
    - 电源抑制比 (PSRR): 20 mV/V
    - 共模抑制比 (CMRR): 120 dB
    - 输入阻抗: 最小为5 MW
    - 输入失调电压: 最大为100 mV
    - 封装形式:
    - 8引脚陶瓷DIP (Z后缀)
    - 8引脚塑料DIP (P后缀)
    - 8引脚SO封装 (S后缀)

    产品特点和优势


    OP37 具备以下几个显著特点:
    1. 低噪声: 其输入噪声电压仅为3.8 nV/√Hz(10 Hz),使得OP37成为高精度测量的理想选择。
    2. 高精度: 输入失调电压仅为100 mV,具有极高的精度。
    3. 宽工作温度范围: 支持-55°C到+125°C的工作温度范围,适用于各种极端环境。
    4. 高性能: 具有63 MHz的增益带宽积和17 V/μs的摆率,非常适合高速信号处理。

    应用案例和使用建议


    OP37 广泛应用于多种场景,以下是两个典型的应用案例及其建议:
    1. 音频应用:
    - 案例: 音频前置放大器。
    - 建议: 使用10 kW的电位计来调整失调电压,确保最佳音频质量。注意温度效应和减小电容耦合的影响。
    2. 仪器仪表应用:
    - 案例: 麦克风前置放大器。
    - 建议: 使用固定增益无变压器的麦克风前置放大器,确保最佳增益和带宽。考虑输入电阻和噪声影响,以获得最佳信噪比。

    兼容性和支持


    OP37 与多种电子元器件兼容,如与其他OP放大器一样,可以使用相同类型的外围电路。制造商提供详细的技术支持文档,包括设计指南和常见问题解答。如果您有任何问题,可联系官方技术支持获取帮助。

    常见问题与解决方案


    1. 问题: 输出电压不稳定。
    - 解决方案: 确保所有连接正确,且负载电阻不小于600Ω。
    2. 问题: 噪声过大。
    - 解决方案: 降低源电阻值,选择高精度金属膜电阻。
    3. 问题: 偏置电流异常。
    - 解决方案: 使用匹配的电阻器并调整输入端电阻。

    总结和推荐


    OP37 高速精密运算放大器具备优秀的性能指标,适用于各种高精度应用场合。其低噪声、高精度和宽工作温度范围使其在市场上具有很强的竞争优势。推荐在需要高精度和稳定性的场合使用该产品。如果您正在寻找一款能够应对复杂环境和需求的高性能运算放大器,OP37将是一个理想的选择。

OP37GSZ-REEL参数

参数
电路数 1
每个通道的输出电流 -
典型压摆率 17V/μs
关闭 关闭
电流 - 输入偏置 15nA
典型输入噪声电压密度 3.8nV/rtHz
最小工作供电电压 -
最大工作供电电压 ±22V
放大器类型 General Purpose
典型增益带宽 63MHz
CMRR - 共模抑制比 -
-3db带宽 -
Vos - 输入偏置电压 30μV
典型供电电流 -
通道数量 1
输出类型 -
5mm(Max)
4mm(Max)
1.5mm(Max)
通用封装 SOIC-8
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

OP37GSZ-REEL厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

OP37GSZ-REEL数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 运算放大器 ANALOG DEVICES OP37GSZ-REEL OP37GSZ-REEL数据手册

OP37GSZ-REEL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 51.0233
10+ ¥ 33.2363
25+ ¥ 28.6015
100+ ¥ 23.3599
250+ ¥ 20.7858
500+ ¥ 19.2022
1000+ ¥ 18.1682
库存: 3247
起订量: 180 增量: 1
交货地:
最小起订量为:100
合计: ¥ 2335.99
