OP16GN8#PBF

产品分类: 运算放大器
厂牌: ANALOG DEVICES
产品描述: 4.8mA 16V/μs 15nV/rtHz 7.2MHz 96dB 关闭 1 1 18V 500μV 60pA J-FET PDIP-8 通孔安装
供应商型号: TOM-OP16GN8#PBF
供应商: 海外现货
标准整包数: 50

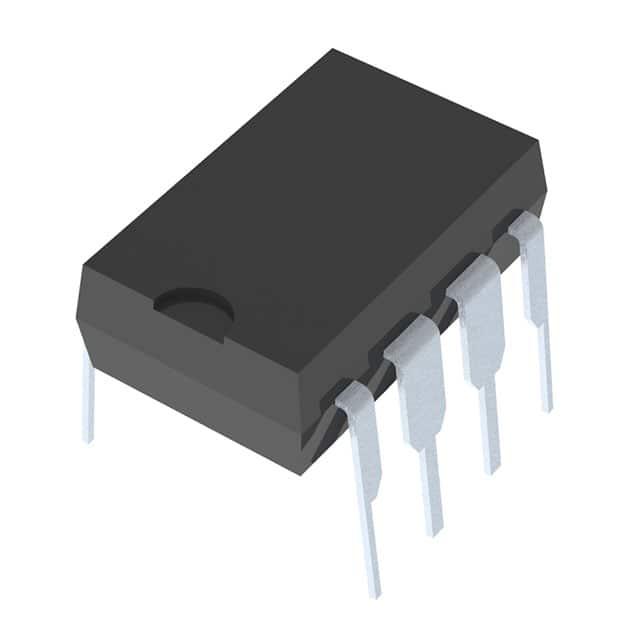

ANALOG DEVICES 运算放大器 OP16GN8#PBF

OP16GN8#PBF概述

    Ultraprecision Operational Amplifier OP177

    1. 产品简介


    产品类型: 运算放大器
    主要功能: 高精度信号放大,适用于要求极高稳定性和低噪声的应用场景。
    应用领域: 工业自动化、精密测量设备、温度传感器、医疗设备、高精度测量仪器等。

    2. 技术参数


    - 输入失调电压 (VOS): TA = 25°C时,最大25 μV。
    - 输入失调电流 (IOS): 最大1.5 nA。
    - 电源抑制比 (PSRR): 最小115 dB。
    - 共模抑制比 (CMRR): 最小130 dB。
    - 开环增益: 12 V/μV(典型值)。
    - 供电电流: 最大2.0 mA。
    - 工作温度范围: −40°C到+85°C。

    3. 产品特点和优势


    - 超高精度: 输入失调电压仅为25 μV,超低输入失调漂移0.3 μV/°C。
    - 出色性能: 超低噪声,高共模抑制比,高电源抑制比,适合高增益应用。
    - 成本效益: 比起电荷泵稳定放大器,OP177具有低噪声和小体积的优势。
    - 广泛适用性: 支持工业标准的精密运算放大器插槽,可选P-DIP和SOIC封装。

    4. 应用案例和使用建议


    - 温差放大器及冷端补偿: OP177适用于高精度温差放大器设计,通过高开环增益和低失调电压确保温度传感器的精确读数。使用适当的分压网络调整放大倍数,以适应不同温度范围。
    - 精密高增益差分放大器: 适用于需要极高的共模抑制比和线性度的场合,如精密测量和控制系统。选择合适的电阻配置,可以最大化系统的动态范围和稳定性。

    5. 兼容性和支持


    - 兼容性: 与多种工业标准运算放大器插座兼容,提供P-DIP和SOIC两种封装形式。
    - 技术支持: Analog Devices提供详尽的技术文档和在线支持,确保用户能够正确使用并充分发挥OP177的性能。

    6. 常见问题与解决方案


    - 问题: 如何降低输入噪声?
    - 解决方案: 使用低噪声源电阻器,或者选择较小带宽以减少宽带噪声的影响。
    - 问题: 输出短路保护失效?
    - 解决方案: 检查电路是否过载或短路,确保供电电源和负载之间的连接正常。
    - 问题: 开环增益不一致?
    - 解决方案: 重新校准输入失调电压,或者更换元器件以确保一致的性能。

    7. 总结和推荐


    综上所述,OP177是一款出色的超精密运算放大器,具备极高的精度和卓越的性能表现。它的广泛适用性和强大的支持使其成为众多精密测量和控制系统中的理想选择。我们强烈推荐使用OP177来提升系统性能和可靠性,特别是在需要高精度信号处理的应用中。

OP16GN8#PBF参数

参数
最小工作供电电压 -
放大器类型 J-FET
典型压摆率 16V/μs
CMRR - 共模抑制比 96dB
电路数 1
输出类型 -
典型增益带宽 7.2MHz
电流 - 输入偏置 60pA
关闭 关闭
最大工作供电电压 18V
Vos - 输入偏置电压 500μV
典型供电电流 4.8mA
每个通道的输出电流 -
通道数量 1
-3db带宽 -
典型输入噪声电压密度 15nV/rtHz
通用封装 PDIP-8
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

OP16GN8#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

OP16GN8#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 运算放大器 ANALOG DEVICES OP16GN8#PBF OP16GN8#PBF数据手册

OP16GN8#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
