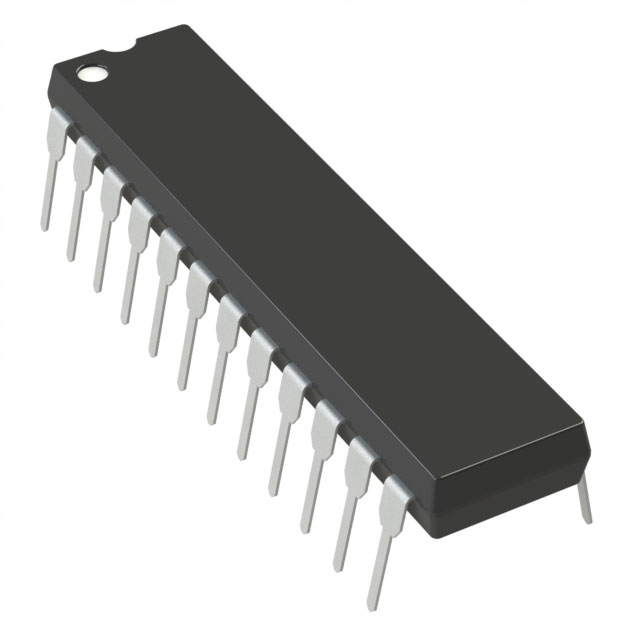

AD604AN

产品分类: 特殊用途放大器
厂牌: ANALOG DEVICES
产品描述: 32mA 170V/μs 40mA 2 30mV 400nA 40MHz PDIP-24 通孔安装 31.75mm*7.62mm*5.33mm
供应商型号: CY-AD604AN
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 特殊用途放大器 AD604AN

AD604AN概述

    # AD604 Dual Variable Gain Amplifier 技术手册解析

    1. 产品简介


    AD604 是一款双通道、超低噪声的可变增益放大器(Variable Gain Amplifier, VGA),专为需要时间相关增益控制的应用而设计。其主要功能包括:
    - 独立线性增益控制:每个通道提供独立的线性分贝(dB)增益调节范围,覆盖从0 dB到48 dB或从6 dB到54 dB(取决于预放大器增益设置)。
    - 高精度和线性度:具有±1.0 dB的绝对增益精度和线性增益控制能力。
    - 宽频带:-3 dB 带宽可达40 MHz,适合高频信号处理。
    - 适用领域:广泛应用于超声波和声纳时间增益控制、高性能自动增益控制系统(AGC)、以及信号测量等领域。

    2. 技术参数


    以下是AD604的关键技术参数:
    | 参数名称 | 值 |

    | 输入电阻 | 300 kΩ |
    | 输入噪声电压(最大增益时) | 0.8 nV/√Hz |
    | 输出阻抗(10 MHz时) | 2 Ω |
    | 输出摆幅 | ±1.5 V @ 500 Ω负载 |
    | 增益调整范围 | 0 dB至48 dB 或 6 dB至54 dB |
    | 工作温度范围 | -40°C至+85°C |
    | 电源电压 | ±5 V |
    其他关键指标如增益误差、输入偏置电流和供电电流也详细列于手册中。

    3. 产品特点和优势


    特点
    - 超低噪声:在最大增益下,输入电压噪声为0.8 nV/√Hz,输入电流噪声为3.0 pA/√Hz。
    - 宽增益范围:单个通道可以实现从0 dB到54 dB的动态增益调整。
    - 稳定性:无论温度和电源电压如何变化,输出增益都能保持稳定。
    - 灵活性:支持通过外部电容进行频率补偿,便于用户根据需求调整增益曲线。
    优势
    - 高度精确的线性dB响应:通过独特的差分指数放大器架构实现了卓越的线性dB增益控制。
    - 多用途应用:适合各种需要动态增益调整的场景,如医疗成像、通信系统等。
    - 高效的能源管理:具备功率关闭模式,能够显著降低功耗。

    4. 应用案例和使用建议


    应用案例
    1. 超声波时间增益控制(TGC):AD604被广泛应用于医学成像设备中,用于根据探头接收到的反射声波强度调整信号增益,从而提高图像质量。
    2. 自动增益控制(AGC)系统:在无线通信和雷达系统中,AD604能够快速适应不同强度的输入信号,确保稳定的输出信号水平。
    使用建议
    - 温度补偿:由于增益对温度较为敏感,建议在设计时加入外部温度传感器并采用适当的校准算法来补偿温度变化带来的影响。
    - 功耗优化:当不需要全范围增益调整时,可以通过降低VGN电压至<50 mV来进入低功耗模式。

    5. 兼容性和支持


    AD604与其系列中的其他产品(如AD606)具有良好的兼容性,适用于多种封装形式(SSOP、SOIC、PDIP)。Analog Devices提供了详尽的技术文档和支持服务,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 增益不按预期变化 | 检查VGN电压是否正确连接且未受干扰 |
    | 输出信号出现异常噪音 | 确保电路板布线合理,减少EMI影响 |
    | 温度对增益的影响过大 | 添加温度补偿电路或软件算法 |

    7. 总结和推荐


    AD604 是一款出色的双通道可变增益放大器,凭借其超低噪声、高精度和灵活的增益控制能力,在医疗成像、通信等领域展现了强大的竞争力。如果您正在寻找一款高效且可靠的信号处理芯片,AD604无疑是一个值得推荐的选择。无论是从技术性能还是实际应用角度来看,它都表现出了极高的价值。建议在复杂系统设计中优先考虑这款产品。

AD604AN参数

参数
典型增益带宽 -
-3db带宽 40MHz
最大工作供电电压 -
最小工作供电电压 -
每个通道的输出电流 40mA
Vos - 输入偏置电压 30mV
通道数量 2
电流 - 输入偏置 400nA
典型供电电流 32mA
CMRR - 共模抑制比 -
典型压摆率 170V/μs
长*宽*高 31.75mm*7.62mm*5.33mm
通用封装 PDIP-24
安装方式 通孔安装
应用等级 工业级
零件状态 停产
包装方式 管装

AD604AN厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD604AN数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 特殊用途放大器 ANALOG DEVICES AD604AN AD604AN数据手册

AD604AN封装设计

查看详情并下载
Symbol
Footprint
3D Model
