OP37GP

产品分类: 特殊用途放大器
厂牌: ANALOG DEVICES
产品描述: 17V/μs 63MHz 1 ±22V 30μV 15nA PDIP-8 通孔安装 9.27mm(长度)*6.35mm(宽度)
供应商型号:
供应商:
标准整包数: 0
ANALOG DEVICES 特殊用途放大器 OP37GP

OP37GP概述

    OP37 低噪声精密高速运算放大器

    产品简介


    OP37是一款由Analog Devices公司生产的低噪声、高精度、高速运算放大器。它的设计特别针对增益大于五的应用场合进行了优化。OP37提供出色的低漂移(0.2 μV/°C)和高增益(1.8百万),同时具备快速响应和低噪声的优势。这种高性能使其成为许多专业音频应用的理想选择。

    技术参数


    - 输入偏置电流: ±10 nA(典型值)
    - 输入失调电压: 10 μV(最大值)
    - 输入噪声电压密度: 3.5 nV/√Hz(10 Hz时)
    - 共模抑制比: 126 dB(±11 V共模电压下)
    - 增益带宽积: 63 MHz
    - 开环输出电阻: 70 Ω
    - 电源抑制比: 100 mV/V(±4 V至±18 V电源电压范围)

    产品特点和优势


    OP37的主要特点是其低噪声、高增益和高速度。其在音频领域的出色表现使其成为专业音频处理系统的首选。此外,OP37具有非常低的输入失调电压和高增益带宽积,能够满足高精度测量和信号调理的需求。

    应用案例和使用建议


    OP37非常适合用于音频前置放大器、高速信号调理电路以及宽带仪表放大器等应用。对于使用OP37构建的系统,建议进行充分的热管理,以确保最佳性能。此外,由于OP37的输入级经过优化,能够承受高达0.7 V的差分输入电压,因此在设计电路时可以不必使用额外的限流电阻。

    兼容性和支持


    OP37可以在多种封装形式中选择,包括8引脚陶瓷双列直插式封装(CerDIP)、8引脚塑料双列直插式封装(Plastic DIP)和8引脚表面贴装封装(SO)。这些不同的封装选项为工程师提供了更大的灵活性。同时,Analog Devices还提供了全面的技术支持和维护服务,确保用户能够充分利用OP37的功能。

    常见问题与解决方案


    1. 问: 在高频应用中,OP37的性能是否会受到影响?
    - 答: 不会。OP37具有出色的增益带宽积(63 MHz),能够在高频应用中保持良好的性能。

    2. 问: 如何避免静电放电对OP37的影响?
    - 答: 操作时需要采取防静电措施,例如佩戴防静电手环,并使用防静电包装材料存放和运输OP37。

    总结和推荐


    综上所述,OP37是一款高性能的运算放大器,适用于需要低噪声、高精度和高速度的广泛应用场合。其卓越的性能和灵活的封装形式使其在市场上具有很强的竞争优势。因此,强烈推荐在专业音频系统、精密仪表和高速数据采集系统中使用OP37。

OP37GP参数

参数
Vos - 输入偏置电压 30μV
CMRR - 共模抑制比 -
每个通道的输出电流 -
-3db带宽 -
最大工作供电电压 ±22V
典型增益带宽 63MHz
典型供电电流 -
电流 - 输入偏置 15nA
最小工作供电电压 -
通道数量 1
典型压摆率 17V/μs
长*宽*高 9.27mm(长度)*6.35mm(宽度)

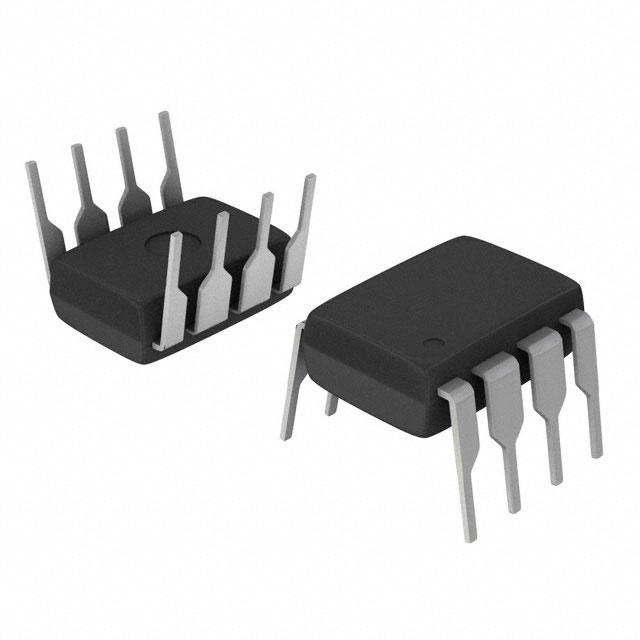

通用封装 PDIP-8
安装方式 通孔安装
应用等级 工业级
零件状态 停产
包装方式 管装

OP37GP厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

OP37GP数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 特殊用途放大器 ANALOG DEVICES OP37GP OP37GP数据手册

OP37GP封装设计

查看详情并下载
Symbol
Footprint
3D Model
