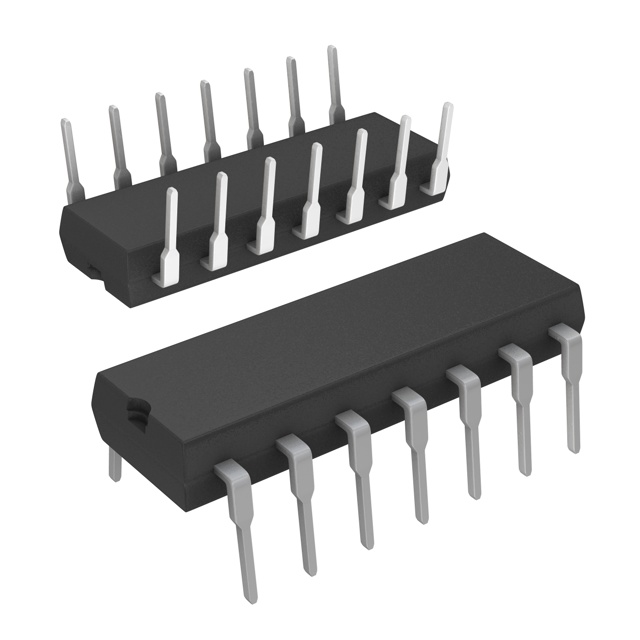

LTC1064-7CN#PBF

产品分类: 其他接口芯片
厂牌: ANALOG DEVICES
产品描述: Active Filter Single Low Pass 8th Order 100kHz 14-Pin PDIP N Tube
供应商型号: CY-LTC1064-7CN#PBF
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 其他接口芯片 LTC1064-7CN#PBF

LTC1064-7CN#PBF概述

    LTC1064-7 8th Order Lowpass Filter 技术手册

    产品简介


    LTC1064-7 是一款由 Linear Technology 推出的 8 阶线性相位低通滤波器。它具有比 8 阶贝塞尔滤波器更陡峭的滚降特性,适用于需要高精度相位和群延迟响应的应用。此产品提供14引脚DIP和16引脚SO宽体两种封装形式。它的主要应用领域包括数据通信滤波器、时间延迟网络及相位匹配滤波器。

    技术参数


    - 工作频率范围: LTC1064-7 的截止频率可调,最高可达 100kHz。
    - 供电电压: ±7.5V 或单电源供电,电压范围为 ±2.375V 至 ±8V。
    - 输出特性: 输出直流电压摆幅随供电电压变化,具体参数详见电气特性表。
    - 性能参数:
    - THD(总谐波失真)优于 72dB。
    - 在单5V供电下,信噪比加总谐波失真(SNR + THD)高达76dB;在±7.5V供电下,最优信噪比为92dB。
    - 输入阻抗范围:25kΩ至70kΩ。
    - 兼容时钟频率: LTC1064-7 可以通过外部 TTL 或 CMOS 时钟调整截止频率,时钟与截止频率比值可在50:1到100:1之间设置。
    - 封装形式:
    - 14引脚DIP
    - 16引脚SO宽体

    产品特点和优势


    LTC1064-7 采用了独特的线性相位滤波技术,确保了滤波器在通带内的相位和群延迟响应均匀一致。此外,该滤波器具有高动态范围,能有效降低总谐波失真,提高信号处理的精度。无需外接组件即可完成滤波操作,极大地方便了设计与集成过程。这些特点使其成为许多高性能应用的理想选择。

    应用案例和使用建议


    LTC1064-7 的典型应用案例包括数据通信系统中的滤波器,例如用于信号去噪或实现特定频率范围内的数据传输。在时间延迟网络和相位匹配滤波器中也广泛使用,以确保信号处理的准确性。根据手册中的电路图,建议将电源旁路电容靠近芯片放置,并保持输出和输入引脚与时钟线之间有足够的间距,避免串扰和干扰。

    兼容性和支持


    LTC1064-7 与同一系列的其他产品如 LTC1064-X 系列、LTC1164-7 和 LTC1264-7 具有针脚兼容性,便于替换和升级。厂商提供了详细的技术文档和支持服务,确保用户能够充分利用其功能特性。

    常见问题与解决方案


    1. 问题: 设备出现异常抖动或噪音。
    - 解决方案: 检查电源旁路电容是否正确安装,确保信号和时钟线路的接地良好,减少噪声干扰。

    2. 问题: 过度的相位失真。
    - 解决方案: 确认时钟频率和截止频率的比例设置正确,检查输入信号频率是否在合适的范围内。

    总结和推荐


    LTC1064-7 作为一款高性能的 8 阶线性相位低通滤波器,在多个关键指标上表现出色,特别是在高精度和高可靠性要求的应用环境中。其独特的优势使其在市场上具备较强的竞争力。对于需要稳定滤波效果和高动态范围的应用场合,LTC1064-7 是非常值得推荐的产品。

LTC1064-7CN#PBF参数

参数
通用封装 PDIP-14
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装
