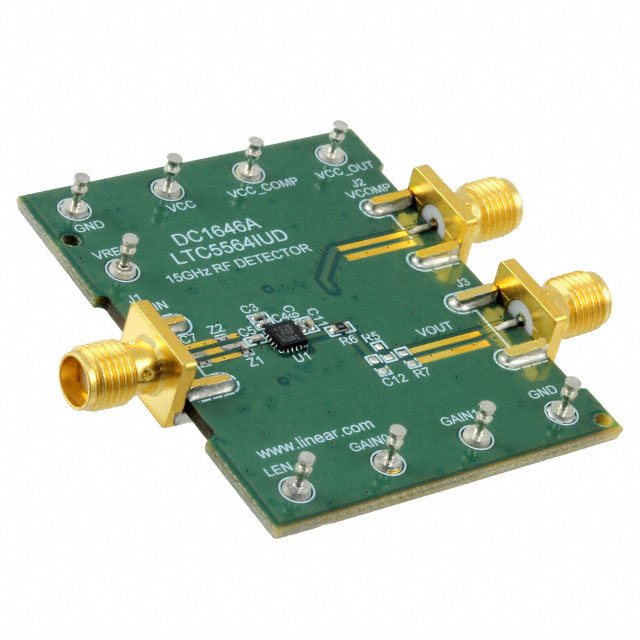

DC1646A

厂牌: ANALOG DEVICES
产品描述: LTC5564 RF Detector Demonstration Circuit
供应商型号: DC1646A-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DC1646A

DC1646A概述


    产品简介


    LTC5564是一款高速RF峰值检测器,集成有可选增益的高速运算放大器和比较器,适用于多种射频应用。它具备出色的动态范围和频率响应,可用于信号强度检测和功率监控。主要应用于无线通信、雷达系统、微波通信设备等领域。

    技术参数


    - 供电电压:3V 至 5.5V
    - 供电电流:44mA
    - 输出电压范围:0.3V 至 VCC – 1.6V
    - 增益设置:
    - Gain1:290mV(3.3V时为280mV)
    - Gain2:295mV(3.3V时为280mV)
    - Gain4:315mV(3.3V时为290mV)
    - Gain8:360mV(3.3V时为315mV)
    - 解调带宽:
    - Gain1:75MHz
    - Gain2:52MHz
    - Gain4:35MHz
    - Gain8:15MHz
    - 比较器特性:
    - 低电平触发电压:0.2V(5V供电)
    - 高电平触发电压:4.8V(5V供电)
    - 响应时间:9ns(10dBm输入步进到VCOMP 50%)
    - 滞回电压:10mV
    - 射频特性:
    - 射频输入频率范围:0.6GHz至15GHz
    - 输入电阻:135Ω(1GHz时)
    - 输入旁路电容:0.77pF(1GHz时)
    - 输入功率范围:-24dBm至16dBm

    产品特点和优势


    LTC5564具有以下独特的功能和优势:
    1. 高精度检测:支持0.6GHz至15GHz的宽频率范围,且在多个频率范围内具有良好的返回损耗性能。
    2. 高增益选择性:提供四种增益模式(Gain1、Gain2、Gain4、Gain8),可在不同应用中灵活调整。
    3. 高速响应:响应时间短,仅需9ns即可达到50%输出变化,适合快速瞬态信号检测。
    4. 高灵敏度:支持宽动态范围的输入信号,从-24dBm到16dBm。

    应用案例和使用建议


    应用案例
    LTC5564广泛应用于无线通信系统中,如移动通信基站的功率检测,雷达系统的信号强度监测,以及其他需要高精度射频信号检测的应用场合。特别是在5.8GHz和15GHz频段,它表现出色的性能。
    使用建议
    - 电源管理:确保供电电压稳定在3V至5.5V之间,以获得最佳性能。
    - 负载驱动:当驱动大于10pF的电容负载时,建议在VOUT与负载之间加入电阻以保证稳定性。
    - 增益设置:根据实际应用需求,灵活调整增益设置以满足不同的输出要求。

    兼容性和支持


    LTC5564设计时充分考虑了与多种电子元器件的兼容性,可以方便地与其他标准射频模块配合使用。制造商提供了详细的设计文件和测试报告,用户可以通过官方网站下载并获取更多技术支持信息。

    常见问题与解决方案


    - 问题1:供电电压超出范围导致电路无法正常工作。
    - 解决方案:确保供电电压稳定在指定范围内(3V至5.5V)。

    - 问题2:输出电压异常。
    - 解决方案:检查外部连接是否正确,尤其是信号发生器和电源的连接。

    总结和推荐


    LTC5564是一款高性能的15GHz射频检测器,具备高增益选择性、宽频率范围和高速响应能力。无论是对于无线通信、雷达系统还是其他射频应用,它都是一种可靠的解决方案。因此,强烈推荐在需要高精度和高速度射频信号检测的项目中使用该产品。

DC1646A参数

参数
零件状态 在售
包装方式 盒装

DC1646A厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DC1646A数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES DC1646A DC1646A数据手册

DC1646A封装设计

查看详情并下载
Symbol
Footprint
3D Model
