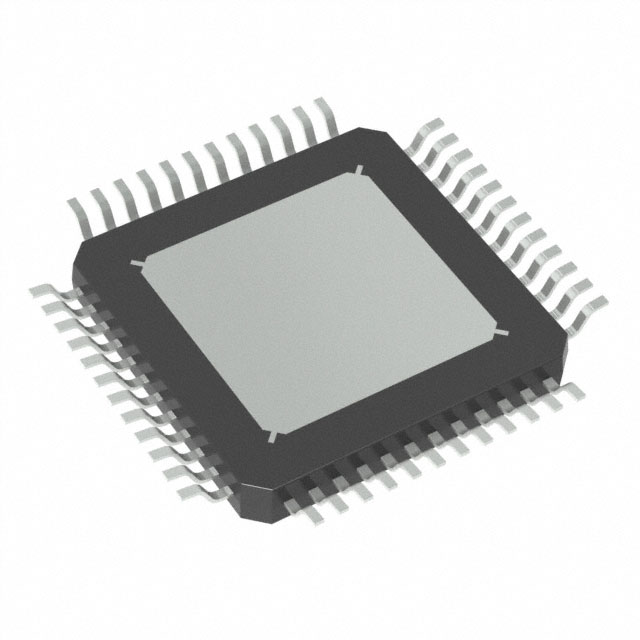

TMC2160A-TA-T

产品分类: 电机驱动器
厂牌: ANALOG DEVICES
产品描述: 10V~55V Power MOSFET 蜗轮蜗杆减速电机 双极电机 10V 50V Direction,SPI,Step Control and Power Stage,Driver - Fully Integrated TQFP-48 贴片安装,黏合安装
供应商型号: 26M-TMC2160A-TA-T
供应商: 云汉优选
标准整包数: 1
ANALOG DEVICES 电机驱动器 TMC2160A-TA-T

TMC2160A-TA-T概述

    TMC2160/TMC2160A — 高功率步进电机驱动器集成电路

    产品简介


    TMC2160/TMC2160A是TRINAMIC Motion Control GmbH & Co. KG(位于德国汉堡)开发的一款高功率步进电机驱动器集成电路。该器件专为步进电机的应用而设计,可以处理从1A到超过10A的线圈电流。TMC2160/TMC2160A具备多种先进的驱动技术,如微步进插补(MicroPlyer™)、静音运行和流畅运动技术(StealthChop2™)、动态电机控制斩波器(SpreadCycle™)以及负载依赖速度控制(DcStep™),特别适合机器人、工业驱动、纺织机械、包装机、工厂自动化及医疗等领域。

    技术参数


    - 电压范围:8V至60V直流电
    - 微步进分辨率:最高可达每全步256微步
    - 最大电流:1.4A(单相)
    - 接口:SPI接口,Step/Dir接口
    - 工作温度:-40°C至+105°C
    - 封装形式:TQFP48,尺寸7mm×7mm
    - 保护机制:全方位保护与诊断

    产品特点和优势


    - 高精度和静音操作:采用StealthChop2™技术,提供无噪音、高精度的电机操作,确保运行时无振动。
    - 高度集成:集成多个先进算法,如SpreadCycle™和DcStep™,简化设计,提高能效。
    - 卓越的稳定性:StallGuard2™能够提供精确的无传感器电机负载检测,防止电机停滞。
    - 能效提升:CoolStep™技术可在负载变化的情况下自适应调整电流,节省高达75%的能量消耗。
    - 小体积:紧凑的设计使其适用于多种便携式和紧凑型系统中。

    应用案例和使用建议


    - 工业自动化:在工厂自动化系统中,TMC2160可以用于控制高精度的电动执行器,通过精准的电机控制提高生产效率。
    - 精密制造:对于需要极高精度和稳定性的制造过程,例如精密仪器的组装,TMC2160能够提供无振动和精确的位置控制。
    - 医疗设备:在医疗器械中,TMC2160的低噪音操作和精细控制有助于提高患者舒适度,确保操作的安全性。
    使用建议:
    - 散热管理:考虑到高功率输出可能产生的热量,应在电路板上设计良好的散热通道,确保TMC2160能在安全的工作温度范围内工作。
    - 电源稳定性:为了保证TMC2160的正常运行,电源输入端应该有足够的滤波措施,避免电源波动对芯片性能的影响。

    兼容性和支持


    TMC2160/TMC2160A支持SPI接口,易于与其他电子元件或设备集成。TRINAMIC提供了详细的软件工具和支持文档,包括评估板和示例代码,帮助工程师快速上手并进行项目开发。此外,TRINAMIC还提供了在线技术支持,帮助解决任何设计过程中可能遇到的问题。

    常见问题与解决方案


    - 问题1:电机无法启动。
    - 解决方案:检查电源连接和SPI通信线路是否正确配置,确认电机电流设置是否合理。

    - 问题2:电机运行时噪音较大。
    - 解决方案:调整StealthChop2™的参数,优化电流控制,以减少噪音。

    - 问题3:电机过热。
    - 解决方案:改善散热设计,使用更大的散热片或者增加风扇冷却系统。

    总结和推荐


    TMC2160/TMC2160A作为一款高性能的步进电机驱动器,在多个方面展现出色的性能。它的小体积、高能效和优秀的控制精度使其成为各种工业和商业应用的理想选择。无论是机器人技术还是精密仪器制造,这款产品都能提供卓越的性能表现。因此,强烈推荐使用TMC2160/TMC2160A来实现您的电机控制需求。

TMC2160A-TA-T参数

参数
电机类型 双极电机
接口类型 Direction,SPI,Step
电机类型 - AC,DC 蜗轮蜗杆减速电机
功率 -
功能 Control and Power Stage,Driver - Fully Integrated
工艺 Power MOSFET
最小工作供电电压 10V
额定电流 -
最大工作供电电压 50V
拓扑 -
电压 - 负载 10V~55V
通用封装 TQFP-48
安装方式 贴片安装,黏合安装
应用等级 医疗级,工业级
包装方式 卷带包装
