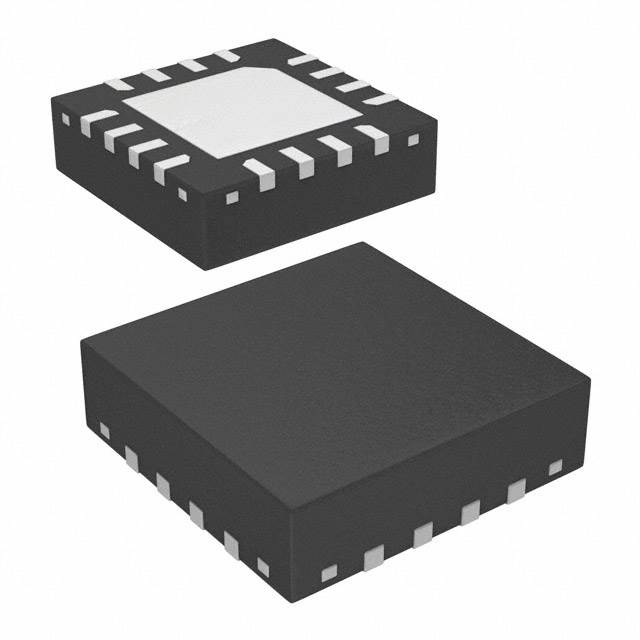

HMC424ALP3ETR

产品分类: RF衰减器
厂牌: ANALOG DEVICES
产品描述: 31.5dB 0MHz 13GHz QFN 贴片安装
供应商型号: 14M-HMC424ALP3ETR
供应商: 云汉优选
标准整包数: 1
ANALOG DEVICES RF衰减器 HMC424ALP3ETR

HMC424ALP3ETR概述


    产品简介


    HMC424ALP3E是一款0.5dB最小步进(Least Significant Bit, LSB)的GaAs(砷化镓)微波单片集成电路(MMIC)数字衰减器,频率范围为直流至13GHz。这种衰减器广泛应用于基站基础设施、光纤通讯及宽带通信系统、微波和甚小孔径终端(VSAT)无线电、军事及航天领域以及测试仪器仪表。其独特的设计使其在多种高频应用中表现出色,是高性能通信系统不可或缺的组件。

    技术参数


    HMC424ALP3E的主要技术参数如下:
    - 插入损耗:直流到4GHz时≤2.8dB,4GHz到8GHz时≤3.3dB,8GHz到13GHz时≤3.9dB。
    - 衰减范围:直流到13GHz时可达31.5dB。
    - 回波损耗:直流到13GHz时≥13dB。
    - 衰减精度:在±0.5dB典型步进误差内,范围从0.5dB到31.5dB。
    - 输入压缩点:在1.0到13.0GHz范围内达到23dBm。
    - 切换时间:上升沿/下降沿时间≤30ns,接通/断开时间≤50ns。

    产品特点和优势


    HMC424ALP3E的主要优势包括:
    - 高精度:具有出色的衰减精度,典型步进误差为±0.5dB,确保在不同状态下都能保持一致的性能。
    - 宽频带:覆盖从直流到13GHz的宽频带,适用于各种高频应用。
    - 高速切换:拥有快速的切换时间,提升系统的响应速度。
    - 低插入损耗:插入损耗极低,确保信号传输质量。
    - 可靠性高:使用先进的制造工艺,确保长时间稳定运行。

    应用案例和使用建议


    HMC424ALP3E的广泛应用包括:
    - 基站基础设施:用于调节信号强度,提高通信质量。
    - 光纤通信:在光信号传输过程中进行精确控制。
    - 测试仪器:作为标准参考信号发生器,帮助测试其他设备。
    使用建议:
    - 在设计电路板时,应确保接地路径良好,以减少噪声干扰。
    - 使用适当的阻容元件,如0.01μF电容,可以进一步改善信号纯净度。
    - 确保所有控制线上的电源电压一致,避免信号不稳定。

    兼容性和支持


    HMC424ALP3E可与多种系统兼容,包括测试仪器和各类通信设备。制造商提供详尽的技术支持,包括应用指南和技术文档,确保用户能够顺利安装和使用该产品。同时,厂家还提供详细的评估板资料,便于用户进行测试验证。

    常见问题与解决方案


    - 问题:无法实现期望的衰减效果。
    - 解决方案:检查所有连接是否正确,特别是接地连接和控制电压输入。

    - 问题:插入损耗过高。
    - 解决方案:重新设计电路板布局,确保所有接地路径最短且阻抗匹配良好。
    - 问题:信号失真严重。
    - 解决方案:检查是否有外部干扰源,并采取措施隔离干扰。

    总结和推荐


    总体而言,HMC424ALP3E凭借其卓越的性能、广泛的适用性和优秀的可靠性,成为现代通信系统中的理想选择。对于需要高精度衰减控制的应用,该产品是不可或缺的组件。强烈推荐给寻求高质量通信解决方案的专业人士。

HMC424ALP3ETR参数

参数
最大工作频率 13GHz
最小工作频率 0MHz
阻抗 -
额定功率 -
典型衰减 31.5dB
衰减容差 -
3.1mm(Max)
3.1mm(Max)
950μm(Max)
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HMC424ALP3ETR厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC424ALP3ETR数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF衰减器 ANALOG DEVICES HMC424ALP3ETR HMC424ALP3ETR数据手册

HMC424ALP3ETR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 133.6493
10+ ¥ 132.3884
30+ ¥ 128.6059
库存: 481
起订量: 1 增量: 500
交货地:
最小起订量为:1
合计: ¥ 133.64
直接购买
加入购物车
