LTP5902IPC-IPMA1D1#PBF

产品分类: 无线收发芯片
厂牌: ANALOG DEVICES
产品描述: 8dBm 5.4mA~9.7mA 802.15.4 4.5mA Module DSSS 2.4GHz 3.76V 2.4835GHz 250Kbps SPI,UART 95dBm 2.1V SMD-66P 贴片安装 37.5mm*24mm*5.5mm
供应商型号: LTP5902IPC-IPMA1D1#PBF
供应商: 期货订购
标准整包数: 1023
ANALOG DEVICES 无线收发芯片 LTP5902IPC-IPMA1D1#PBF

LTP5902IPC-IPMA1D1#PBF概述


    产品简介

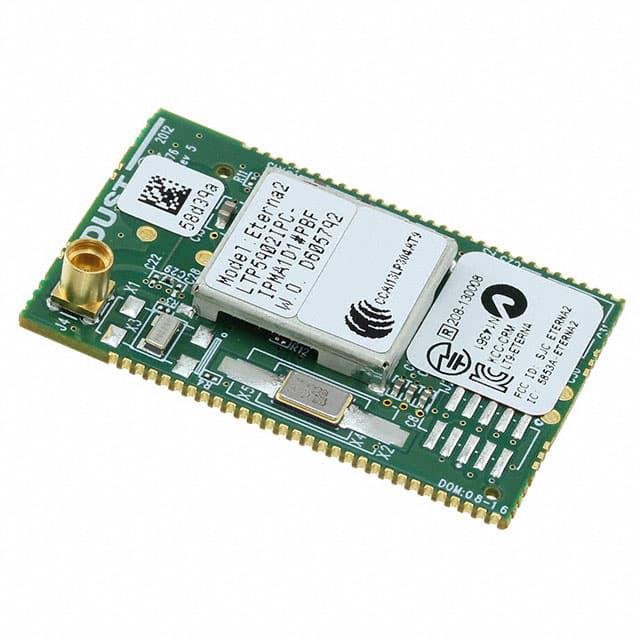

    LTP5901-IPM 和 LTP5902-IPM 是由Linear Technology Corporation生产的智能无线传感网络节点模块,专为2.4GHz频段设计。这两款模块基于IEEE 802.15.4e标准,采用Dust Networks的高集成度低功耗射频设计,集成了ARM Cortex-M3 32位微处理器。它们主要用于构建自管理的低功耗Internet协议(IP)网络,适用于各种工业和商业应用,如工业自动化、楼宇自动化、智能家居等。

    技术参数


    - 产品型号:LTP5901-IPM/LTP5902-IPM
    - 尺寸:
    - LTP5901-IPM:24mm × 42mm(带芯片天线)
    - LTP5902-IPM:24mm × 37mm(带MMCX连接器)
    - 供应电压:2.1V ~ 3.76V
    - 工作温度范围:-40°C ~ 85°C
    - 存储温度范围:-55°C ~ 105°C
    - 网络特性:
    - 时隙同步网络调度
    - 每次传输频率跳变
    - 冗余空间多样化拓扑结构
    - 网络级可靠性和功率优化
    - NIST认证的安全性
    - 无线电特性:
    - 输出功率:8dBm
    - 接收机灵敏度:PER=1%时-93dBm
    - 邻道抑制比:高侧22dBc,低侧19dBc
    - 幅射发射:
    - 30MHz到1000MHz:-70dBm
    - 1GHz到12.75GHz:-45dBm

    产品特点和优势


    LTP5901-IPM和LTP5902-IPM的核心优势在于其高度集成性和低功耗特性。这些模块内置完整的射频收发器、嵌入式处理器和网络软件,能够形成自我修复的网状网络,支持时间同步和频率跳变,确保数据传输的高可靠性。模块采用了ARM Cortex-M3处理器和SmartMesh IP网络软件,能够实现高效的数据管理和路由。

    应用案例和使用建议


    LTP5901-IPM和LTP5902-IPM广泛应用于各种物联网场景,如智能家居、工业自动化、环境监测等。以智能家居为例,通过部署多个LTP5901-IPM/LTP5902-IPM模块,可以构建一个覆盖全屋的无线传感网络,实时监控温湿度、光照强度等环境参数,提升家庭的舒适度和能效。
    使用建议:
    - 在户外环境中使用时,建议选择具备抗干扰能力的天线。
    - 在电池供电的应用中,充分利用深度睡眠模式以延长电池寿命。
    - 定期更新网络管理软件,以保持最佳性能和安全性。

    兼容性和支持


    LTP5901-IPM和LTP5902-IPM支持多种无线频段,包括美国、加拿大、欧盟、日本、台湾、韩国、印度、澳大利亚和新西兰。厂商提供了详细的文档和支持服务,包括软件开发套件和应用指南。

    常见问题与解决方案


    - Q:模块的工作电压范围是多少?
    - A: 工作电压范围为2.1V~3.76V。

    - Q:模块能否工作在极端温度环境下?
    - A: 能够在-40°C至85°C范围内正常工作,但应避免暴露在超过此范围的极端条件下。
    - Q:如何保证数据传输的安全性?
    - A: 模块使用NIST认证的安全机制,提供加密通信功能,确保数据安全。

    总结和推荐


    LTP5901-IPM和LTP5902-IPM是构建无线传感网络的理想选择,具有高度集成、低功耗、高可靠性和易于集成的特点。无论是工业应用还是智能家居,这些模块都能提供卓越的性能和稳定性。强烈推荐在需要高可靠性和长电池寿命的应用中使用。

LTP5902IPC-IPMA1D1#PBF参数

参数
支持协议 -
接口类型 SPI,UART
最小工作供电电压 2.1V
最小工作频率 2.4GHz
射频系列/标准 802.15.4
接收机数量 -
传输电流 5.4mA~9.7mA
模块/芯片分类 Module
典型输出功率 8dBm
发送机数量 -
典型灵敏度 95dBm
接收电流 4.5mA
最大工作供电电压 3.76V
最大工作频率 2.4835GHz
调制方式 DSSS
典型供电电流 -
最大数据速率 250Kbps
长*宽*高 37.5mm*24mm*5.5mm
通用封装 SMD-66P
安装方式 贴片安装
零件状态 在售
包装方式 托盘

LTP5902IPC-IPMA1D1#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTP5902IPC-IPMA1D1#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 无线收发芯片 ANALOG DEVICES LTP5902IPC-IPMA1D1#PBF LTP5902IPC-IPMA1D1#PBF数据手册

LTP5902IPC-IPMA1D1#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
