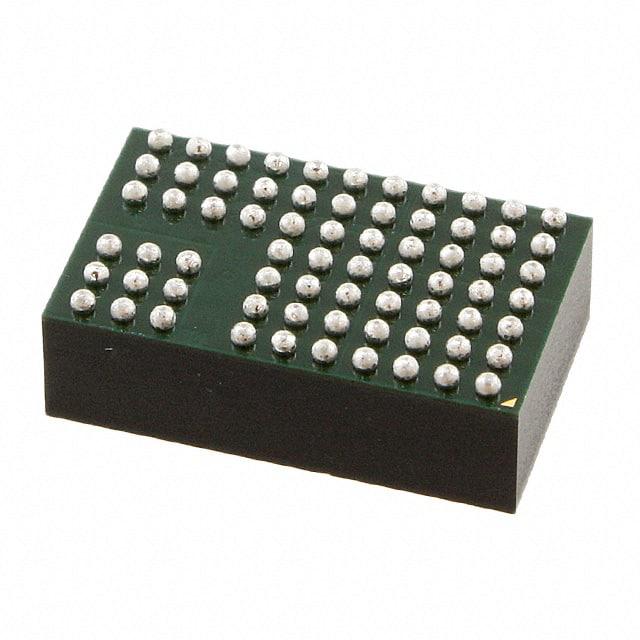

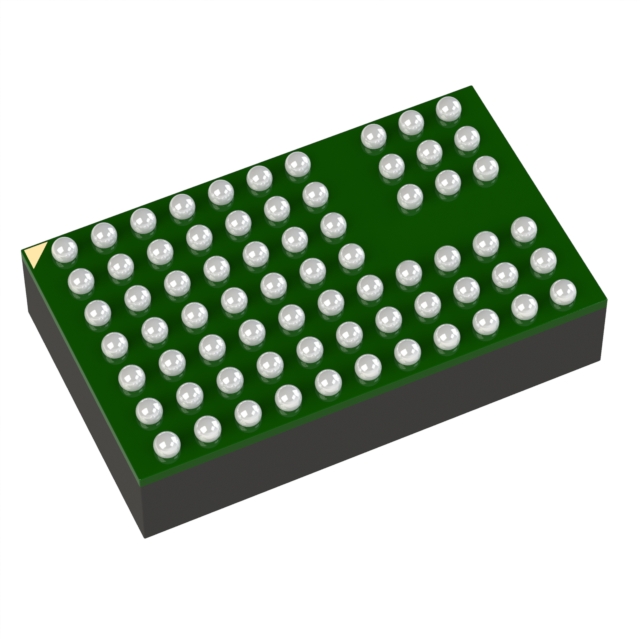

LTM8050MPY

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck 750KHz Adjustable 1 800mV~24V 800mV 58V 3.6V BGA 贴片安装 15mm*9mm*4.9mm
供应商型号: LTM8050MPY-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES DC-DC稳压器 LTM8050MPY

LTM8050MPY概述

    LTM8050 高效微型模块降压稳压器

    1. 产品简介


    LTM8050 是一款由Linear Technology公司生产的高效微型模块(µModule)降压稳压器。它具有58V输入电压范围和2A的输出电流能力,特别适合于工业、汽车电池调节以及便携式产品中的电源应用。这款产品集成了控制器、开关管、电感器以及所有辅助组件,简化了设计过程,提高了可靠性。

    2. 技术参数


    - 输入电压范围:3.6V 至 58V(绝对最大值为60V)
    - 输出电压范围:0.8V 至 24V
    - 输出电流:最高可达2A
    - 调整频率范围:100kHz 至 2.4MHz
    - 开关频率设置:通过单个电阻调整
    - 封装尺寸:9mm x 15mm x 4.92mm BGA
    - 温度范围:–40°C 至 125°C

    3. 产品特点和优势


    - 宽输入电压范围:支持从3.6V到58V的输入电压,适用于多种电源环境。
    - 高输出电流:提供高达2A的稳定输出电流,适用于大功率应用。
    - 灵活的频率调整:通过简单的电阻设定,可以轻松调整开关频率,提高设计灵活性。
    - 并联可扩展性:可以通过并联输出,增加输出电流能力。
    - 电流模式控制:保证了良好的瞬态响应和稳定性。
    - 内置软启动:可编程软启动功能,减少对系统电源的影响。

    4. 应用案例和使用建议


    - 工业电源:适用于需要高稳定性和高可靠性的工业设备。
    - 便携式产品:例如笔记本电脑充电器,提供稳定的电源供应。
    - 汽车电池调节:可用于汽车内部电源系统的电压调节。
    使用建议:
    - 在使用过程中,建议将输入电压范围限制在额定范围内,避免因过高的电压导致损坏。
    - 适当选择输入和输出滤波电容,以优化效率和纹波电压。
    - 当进行并联操作时,确保每个模块的输出电压一致,以避免电流不均衡。

    5. 兼容性和支持


    - 兼容性:该产品与其他电子元件和设备高度兼容,适用于各种电源系统。
    - 支持和维护:厂商提供了详尽的技术文档和应用程序指南,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - Q1:如何进行软启动?
    - A1:通过RUN/SS引脚连接到外部电阻来实现软启动,具体参考应用手册中的软启动部分。
    - Q2:同步功能如何启用?
    - A2:将SYNC引脚连接到一个稳定的时钟源,以确保同步操作。
    - Q3:当遇到纹波电压较高时,如何优化?
    - A3:通过调整输入输出电容和优化电路布局来减少纹波电压。

    7. 总结和推荐


    LTM8050凭借其卓越的性能和广泛的应用范围,在众多电源转换场合表现出色。其宽输入电压范围、高输出电流能力和灵活的频率调整使其成为各种工业和便携式设备的理想选择。强烈推荐在设计复杂电源系统时选用此款产品。

LTM8050MPY参数

参数
功能 -
最小输入电压 3.6V
最大输出电压 800mV~24V
输出数量 1
最小输出电压 800mV
开关频率 750KHz
同步整流器 -
输出类型 Adjustable
拓扑 Buck
最大输入电压 58V
长*宽*高 15mm*9mm*4.9mm
通用封装 BGA
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

LTM8050MPY厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTM8050MPY数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTM8050MPY LTM8050MPY数据手册

LTM8050MPY封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 690.3389
5+ ¥ 664.6036
10+ ¥ 653.8196
25+ ¥ 639.7953
50+ ¥ 629.3732
库存: 116
起订量: 7 增量: 1
交货地:
最小起订量为:5
合计: ¥ 3323.01
