LTM4652IY#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: 2 600mV~7.5V 600mV 18V 4.5V 贴片安装 16mm*16mm*5mm
供应商型号: Q-LTM4652IY#PBF
供应商: 期货订购
标准整包数: 180
ANALOG DEVICES DC-DC稳压器 LTM4652IY#PBF

LTM4652IY#PBF概述

    LTM4652 双路电源模块技术手册

    1. 产品简介


    LTM4652 是一款双路电源模块(µModule®)稳压器,具备单输出 ±50A 或双输出 ±25A 的能力。它主要用于输入电压范围为 4.5V 至 18V 的电源系统中,特别适用于需要高效率和快速瞬态响应的应用场合,如 FPGA、ASIC 和处理器等。

    2. 技术参数


    LTM4652 具备以下关键的技术规格:
    - 输入电压范围: 4.5V 至 18V(绝对最大值为 20V)
    - 输出电压范围: 0.6V 至 7.5V(绝对最大值为 8V)
    - 最大总直流输出误差: ±1.5%
    - 连续输出电流: 每个输出可达 ±25A,单输出可达 ±50A
    - 开关频率: 400kHz 至 780kHz
    - 线性调节精度: ±0.02%/V
    - 负载调节精度: ±0.2%
    - 纹波电压: ≤15 mV峰峰值
    - 过流保护: 具有过流折返保护功能
    - 热监测: 内部温度监测

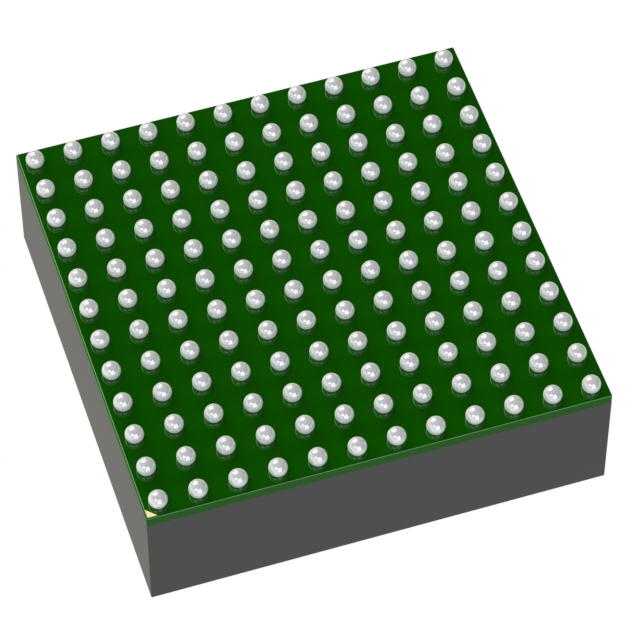

    - 封装尺寸: 16mm × 16mm × 4.92mm BGA 封装
    - 额定工作温度范围: –40°C 至 125°C

    3. 产品特点和优势


    LTM4652 的主要特点是其高性能和多功能性。其具有以下几点显著优势:
    - 高效率: 在高输出电流下仍能保持较高效率。
    - 宽输入电压范围: 能够适应多种电源系统。
    - 内部集成组件: 包含控制器、MOSFETs、电感和所有支持组件,简化设计过程。
    - 过压和过流保护: 包括双向过流保护和输入输出过压保护。
    - 灵活性: 支持多相并联,可实现高达 ±300A 的电流共享。

    4. 应用案例和使用建议


    LTM4652 适用于各种高要求的电源系统,特别是需要高电流密度和紧凑布局的应用。例如,在通信和网络设备、工业设备以及测试和测量仪器中。
    使用建议:
    - 确保输入和输出电容的选择符合要求,以保证稳定的电源供应。
    - 选择合适的电阻值来设置输出电压。
    - 根据实际需求调整控制环路补偿参数,以优化瞬态响应。

    5. 兼容性和支持


    LTM4652 与其他标准电子元件具有良好的兼容性。制造商提供全面的支持服务,包括技术支持、故障排除和质量保证。

    6. 常见问题与解决方案


    常见问题及其解决方案如下:
    - 问题: 开机时电流冲击大。
    - 解决方案: 使用适当的大容量输入电容,减少开机瞬间的电流冲击。

    - 问题: 输出电压不稳定。
    - 解决方案: 检查反馈电阻的阻值是否准确,并调整环路补偿。

    7. 总结和推荐


    LTM4652 是一款高性能、多功能的电源模块,非常适合用于需要高电流和紧凑设计的应用场合。其稳定可靠的表现使其成为许多应用的理想选择。强烈推荐在需要高效、高电流密度电源供应的设计中使用 LTM4652。

LTM4652IY#PBF参数

参数
开关频率 -
最大输入电压 18V
功能 -
同步整流器 -
最大输出电压 600mV~7.5V
输出数量 2
拓扑 -
最小输入电压 4.5V
输出类型 -
最小输出电压 600mV
长*宽*高 16mm*16mm*5mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

LTM4652IY#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTM4652IY#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTM4652IY#PBF LTM4652IY#PBF数据手册

LTM4652IY#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
