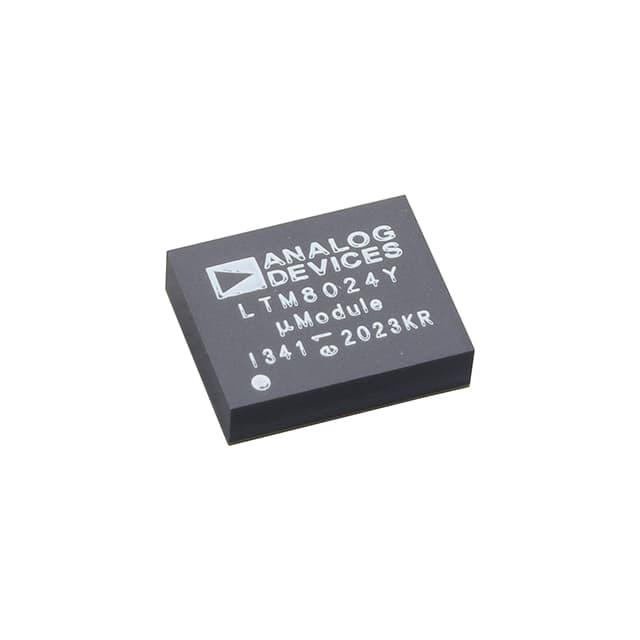

LTM8024IY#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck 3MHz 2 800mV~8V 800mV 40V 3V BGA-88 贴片安装 11.3mm*9mm*3.3mm
供应商型号: 26M-LTM8024IY#PBF
供应商: 云汉优选
标准整包数: 1
ANALOG DEVICES DC-DC稳压器 LTM8024IY#PBF

LTM8024IY#PBF概述

    LTM8024 Silent Switcher μModule Regulator

    1. 产品简介


    LTM8024 是一款高性能的单路或多路输出直流-直流转换器,属于 Silent Switcher μModule 系列。它能够处理高达 40V 的输入电压,可配置为双 3.5A 或单 7A 输出电流。此模块集成了控制器、功率开关、电感和辅助组件,大大简化了设计。LTM8024 广泛应用于需要高效电源转换的工业设备、便携式电子产品、汽车电池系统等场合。

    2. 技术参数


    - 输入电压范围: 3V 至 40V
    - 输出电压范围: 0.8V 至 8V
    - 最大连续输出电流: 每通道 3.5A(在 12V 输入,3.3V 输出,温度为 80°C)
    - 工作频率: 200kHz 至 3MHz(通过单个电阻设定)
    - 封装尺寸: 9mm x 11.25mm x 3.32mm(紧凑型 BGA 封装)
    - 热阻: θJA = 18.0°C/W, θJCtop = 10.0°C/W, θJB = 4.5°C/W
    - RoHS 兼容

    3. 产品特点和优势


    - 高效率: 最高可达 95%,在高达 3MHz 的频率下仍能保持优异性能。
    - 低噪声: 静音切换架构,EMI 辐射降低,满足 CISPR22 Class B 标准。
    - 紧凑设计: 高度集成的 BGA 封装,便于自动化表面贴装。
    - 灵活的工作条件: 支持从低温到高温(-40°C 到 125°C)的广泛应用。
    - 易于设计: 外部仅需输入和输出滤波电容即可完成设计。

    4. 应用案例和使用建议


    LTM8024 广泛应用于多个领域,如:
    - 车载电源: 在汽车电池调节系统中表现出色。
    - 工业设备: 支持宽输入电压范围,适用于多种工业环境。
    - 便携设备: 高效且紧凑的设计使其成为便携设备的理想选择。
    使用建议:
    - 在实际设计中,要确保外部滤波电容的正确选择和放置,以优化系统性能。
    - 在散热设计时,要特别注意 BGA 封装底部的散热效果,以避免过热问题。

    5. 兼容性和支持


    LTM8024 与其他标准表面贴装设备兼容,适用于自动化装配流程。Analog Devices 提供详尽的技术文档和支持服务,包括热管理和 PCB 布局指南。

    6. 常见问题与解决方案


    - 问题 1: 输出电流不足
    - 解决方法: 检查输入电压是否正常,确认是否使用了推荐的滤波电容。
    - 问题 2: 系统稳定性差
    - 解决方法: 确认反馈网络设置正确,必要时增加旁路电容。

    7. 总结和推荐


    LTM8024 集成了高性能和高集成度的优势,是一款值得推荐的产品。其高效、低噪声、宽工作温度范围和简便的设计使其成为众多应用的理想选择。如果您正在寻找一个高效、可靠且易于集成的电源解决方案,LTM8024 是您的最佳选择。

LTM8024IY#PBF参数

参数
开关频率 3MHz
同步整流器 -
输出类型 -
输出数量 2
最大输出电压 800mV~8V
功能 -
最小输入电压 3V
最大输入电压 40V
最小输出电压 800mV
拓扑 Buck
长*宽*高 11.3mm*9mm*3.3mm
通用封装 BGA-88
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

LTM8024IY#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTM8024IY#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTM8024IY#PBF LTM8024IY#PBF数据手册
