LTM4620AIY#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck 750KHz Adjustable 2 600mV~5.3V 600mV 16V 4.5V BGA 贴片安装 15mm*15mm*5mm
供应商型号: 26M-LTM4620AIY#PBF
供应商: 云汉优选
标准整包数: 1

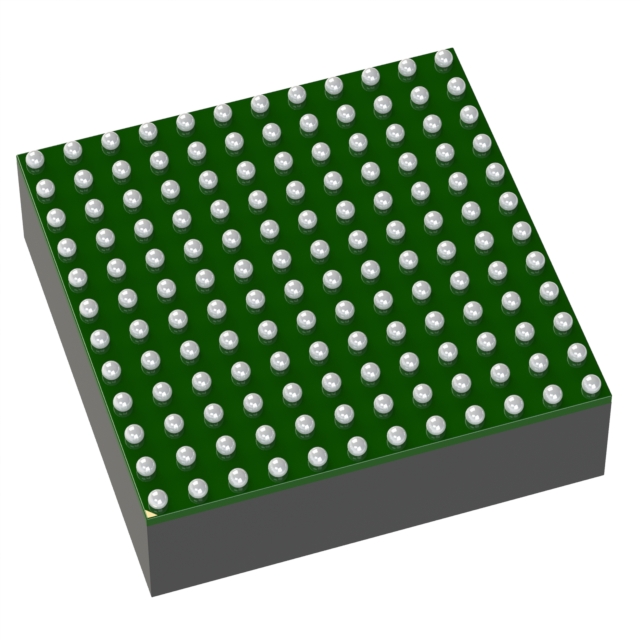

ANALOG DEVICES DC-DC稳压器 LTM4620AIY#PBF

LTM4620AIY#PBF概述


    产品简介


    LTM4620A是一款高性能的双路13安培(或单路26安培)DC/DC微型模块调节器。它集成了开关控制器、功率FET、电感器及所有支持组件,形成一个完整的电源系统。LTM4620A支持4.5V到16V的输入电压范围,输出电压可调范围为0.6V到5.3V。这款产品具有高效率设计和宽输出电压范围的优势,在电信和网络设备、工业设备等多个领域有着广泛的应用。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 4.5 | 12 | 16 | V |
    | 输出电压范围 | 0.6 | - | 5.3 | V |
    | 输出电流 | 0 | 13 | - | A |
    | 负载调整率 | - | 0.5 | - | % |
    | 线路调整率 | - | 0.025 | - | %/V |
    | 效率 | - | - | 95 | % |
    | 工作温度范围 | -40 | 125 | 125 | °C |
    | 内部温控 | - | - | 125 | °C |
    | 最大封装温度 | - | - | 245 | °C |

    产品特点和优势


    LTM4620A的主要特点包括:高达13A的连续输出电流,高效率设计,支持26A单路输出或13A双路输出,更宽的输出电压范围。此外,该产品具备远程感应放大器、电流模式控制、快速瞬态响应等功能,非常适合需要高性能电源管理的场合。特别是其多功能性和稳定性,使其在市场上拥有较强的竞争力。

    应用案例和使用建议


    应用案例:LTM4620A被广泛应用于电信和网络设备、工业设备等领域。例如,一款典型的通信基站可能使用LTM4620A来为其各个子系统提供稳定的电源支持。
    使用建议:
    1. 选择合适的输入和输出电容以确保稳定运行。
    2. 使用低阻抗电容可以提高效率并减少输出电压波动。
    3. 在高负载情况下,合理设置输出电流限制,以避免过载。

    兼容性和支持


    LTM4620A支持频率同步、多相操作和突发模式操作,这些功能使其易于集成到现有的系统中。厂商提供全面的技术支持,包括详细的文档和在线资源,确保用户能够轻松上手和进行维护。

    常见问题与解决方案


    问题1:输出电压不稳定
    解决方案:检查外部电阻连接是否正确,并确保输入和输出电容选用适当。
    问题2:启动时过冲较大
    解决方案:增加软启动电容的容量以减小启动时的过冲现象。

    总结和推荐


    总体来说,LTM4620A凭借其高效能、宽输出电压范围和良好的稳定性,是电信和网络设备领域的理想选择。无论是从技术参数还是应用场景来看,它都展现了极高的性价比和市场竞争力。因此,强烈推荐使用LTM4620A以满足各种高性能电源管理需求。

LTM4620AIY#PBF参数

参数
输出类型 Adjustable
输出数量 2
最大输入电压 16V
功能 -
拓扑 Buck
同步整流器 -
最大输出电压 600mV~5.3V
最小输入电压 4.5V
开关频率 750KHz
最小输出电压 600mV
长*宽*高 15mm*15mm*5mm
通用封装 BGA
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

LTM4620AIY#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTM4620AIY#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTM4620AIY#PBF LTM4620AIY#PBF数据手册

LTM4620AIY#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 347.6969
10+ ¥ 327.4985
50+ ¥ 320.4194
100+ ¥ 306.3945
库存: 23
起订量: 1 增量: 119
交货地:
最小起订量为:1
合计: ¥ 347.69
直接购买
加入购物车
