LTM4709IY#PBF

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: Module DC-DC 1-OUT 0.5V to 4.2V 3A 98-Pin BGA
供应商型号: 4248006
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES LDO稳压器 LTM4709IY#PBF

LTM4709IY#PBF概述


    产品简介


    LTM4709 是一款由Analog Devices推出的高性能、三通道3A输出的超低噪声线性调节器(µModule®)。这款微模块式电源芯片集成了低功耗、高PSRR(电源抑制比)的特性,适用于需要高精度和稳定性供电的应用。它的主要功能是在较宽的输入电压范围内提供稳定的输出电压,具有出色的瞬态响应和超低的噪声水平,使其特别适合RF通信、噪声敏感型仪器、后置调节开关电源以及高速/高精度数据转换器等领域。

    技术参数


    - 输入电压范围:0.6V至5.5V
    - 输出电压范围:0.5V至4.2V
    - 输出电流:每个通道3A,总电流可达9A
    - 低功耗模式:在3A输出时典型dropout电压为45mV
    - 高PSRR:1MHz时达到51dB
    - 输出电压调节精度:±1.5%
    - 精确电流监测精度:±2.4%(3A输出时)
    - 工作温度范围:E级/H级:-40°C 至 125°C / 150°C

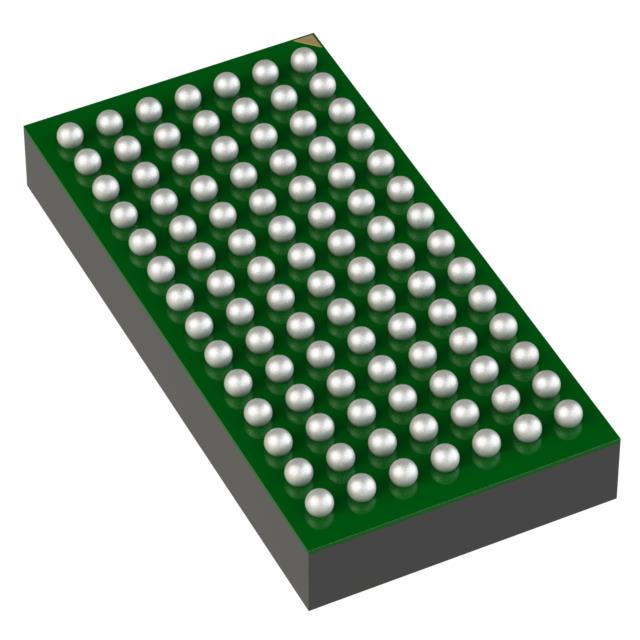

    - 包装形式:6mm × 12mm × 1.92mm,98针BGA封装

    产品特点和优势


    1. 超高PSRR与低噪声:LTM4709提供了高PSRR(电源抑制比)和极低的噪声水平,适合对电源质量要求极高的应用场合。
    2. 高性能和紧凑设计:LTM4709在同等尺寸下提供了比传统分立解决方案高出50%的性能。
    3. 精确电流监控:通过内置的电流监测功能,可以实现精准的电流管理,适用于能量管理系统。
    4. 强大的保护机制:具备过流、过温、欠压锁存保护功能,确保系统稳定运行。
    5. 多路输出能力:三通道独立输出,总输出电流可达到9A,满足多样化的电源需求。

    应用案例和使用建议


    LTM4709广泛应用于各种对电源有严格要求的场合,如RF通信、高精度数据转换器和处理器等。例如,在高速服务器和存储设备中,LTM4709可以提供高效的电源支持,确保系统在严苛环境下也能稳定工作。
    使用建议:
    - 在大负载变动情况下,考虑增加输入电容以减少输入电压的波动。
    - 尽量靠近IC放置输出电容,减少PCB上的寄生电感,提高整体性能。
    - 在需要额外降低低频噪声的应用中,可在VREF引脚上附加一个低ESR的陶瓷电容。

    兼容性和支持


    LTM4709与大多数标准电子元器件和设备兼容,用户可根据实际需求选择不同的封装和温度等级。Analog Devices提供详细的技术文档和支持服务,包括故障排除指南、示例电路和应用笔记等,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输出电容是否符合最小要求,并确认是否有过多的负载波动。 |
    | 过热保护启动 | 确认散热措施是否得当,考虑加大散热片或采用主动冷却。 |
    | 输出电流不足 | 检查输入电压是否正常,查看输出电流限制设置是否合理。 |

    总结和推荐


    综上所述,LTM4709是一款高性能、多功能的电源调节器,特别适用于对电源质量和可靠性有严格要求的应用场合。凭借其卓越的性能和广泛的适用范围,LTM4709是众多电源解决方案的理想选择。我们强烈推荐这一产品给需要高效、稳定电源供应的项目使用。

LTM4709IY#PBF参数

参数
稳压器数量 -
线路调节 -
纹波抑制-PSRR -
最大输入电压 -
最大压差@电流 -
极性 -
负载调节 -
输出电流 -
最小输入电压 -
Iq-静态电流 -
输出类型 -
最小输出电压 -
最大输出电压 -
通用封装 BGA
包装方式 托盘

LTM4709IY#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTM4709IY#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LDO稳压器 ANALOG DEVICES LTM4709IY#PBF LTM4709IY#PBF数据手册

LTM4709IY#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
