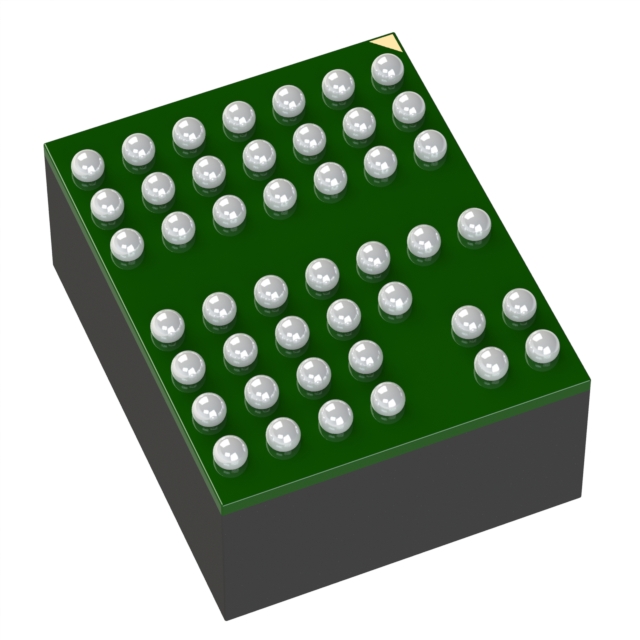

LTM8048IY#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Flyback Adjustable 2 2.5V~13V 2.5V 32V 3.1V BGA 贴片安装 11.3mm*9mm*4.9mm
供应商型号: LTM8048IY#PBF
供应商: 云汉优选
标准整包数: 1
ANALOG DEVICES DC-DC稳压器 LTM8048IY#PBF

LTM8048IY#PBF概述


    产品简介


    LTM8048 隔离型 µModule DC/DC 转换器
    LTM8048 是一款高度集成的隔离型飞磁 DC/DC 转换器,结合了低压差线性稳压器(LDO)作为后置调节器。该产品具有广泛的输入电压范围(3.1V 至 32V),可输出稳定电压(2.5V 至 13V),同时具备低噪声线性后置调节器,输出电压可在 1.2V 至 12V 范围内调节。这款转换器广泛应用于工业传感器、开关、地面回路消除等场合,适用于需要高可靠性和低噪声的电源解决方案。

    技术参数


    - 输入电压范围: 3.1V 至 32V
    - 输出电压范围:
    - VOUT1: 2.5V 至 13V
    - VOUT2: 1.2V 至 12V
    - 最大输出电流:
    - VOUT1: 最高达 440mA
    - VOUT2: 最高达 300mA
    - 效率: 在不同负载下表现出色的效率(见典型性能曲线)
    - 工作温度范围: –40°C 至 125°C
    - 热阻:
    - θJA: 23.2°C/W
    - θJCbottom: 5.8°C/W
    - θJCtop: 23.2°C/W
    - θJB: 6.7°C/W
    - 封装尺寸: 11.25mm × 9mm × 4.92mm

    产品特点和优势


    - 集成化设计: 包含开关控制器、功率开关、变压器和所有支持组件,简化设计流程。
    - 高效能: 高效率和宽负载范围内的稳定性。
    - 易于散热: 封装为带有引脚网格阵列(BGA)的增强型散热模块。
    - 高可靠性: 725VDC 的隔离耐压,适合多种恶劣环境下的应用。
    - 宽输入电压范围: 可以在 3.1V 至 32V 输入电压范围内正常工作。
    - 用户可配置: 输出电压可以通过单个电阻调节。

    应用案例和使用建议


    典型应用场景:
    1. 工业传感器: LTM8048 的低噪声和高精度使得它非常适合于要求精确和稳定的电源的工业传感器应用。
    2. 工业开关: 在这种需要高可靠性的应用场景中,LTM8048 的高隔离度可以有效地减少信号干扰。
    3. 地面回路消除: 在地面回路消除系统中,LTM8048 的高效率和低噪声特性使其成为一个理想的选择。
    使用建议:
    - 在设计时,要特别注意散热问题。由于大部分热量通过 GND 和 VOUT– 散发,PCB 设计对散热效果影响较大。
    - 使用合适的软启动电容来限制浪涌电流和输出电压上升速率。
    - 注意输入和输出电压的选择,确保输入电压足够支持所需的输出电压和负载电流。

    兼容性和支持


    LTM8048 支持无铅和含铅两种终端处理工艺,并提供标准表面贴装设备(SMD)组装。此外,Linear Technology 还提供了详细的组装和制造指南以及相关的支持服务,包括技术支持和售后服务。

    常见问题与解决方案


    - Q1: 输入短路时的最大电流
    - A1: 输入短路时的最大电流为 30mA。在短路情况下,系统会自动保护。

    - Q2: 如何设置输出电压
    - A2: 通过在 ADJ1 引脚上连接一个电阻来设置输出电压 VOUT1,电阻值可以根据所需的输出电压计算得出。

    - Q3: 如何降低输出电压噪声
    - A3: 可以在 BYP 引脚上连接一个小电容器(例如 0.01µF)以降低输出电压噪声,从而将噪声降至 20µVRMS。

    总结和推荐


    LTM8048 是一款高度集成且功能强大的隔离型 DC/DC 转换器,拥有出色的电气特性和宽泛的应用范围。其高效率、低噪声和良好的热管理能力使其成为众多工业应用的理想选择。对于需要高可靠性和稳定电源的场合,强烈推荐使用 LTM8048。

LTM8048IY#PBF参数

参数
功能 -
拓扑 Flyback
开关频率 -
最小输出电压 2.5V
最小输入电压 3.1V
输出数量 2
最大输出电压 2.5V~13V
输出类型 Adjustable
同步整流器 -
最大输入电压 32V
长*宽*高 11.3mm*9mm*4.9mm
通用封装 BGA
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

LTM8048IY#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTM8048IY#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTM8048IY#PBF LTM8048IY#PBF数据手册

LTM8048IY#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 169.5
100+ ¥ 161.364
500+ ¥ 157.296
库存: 1000
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 1695
