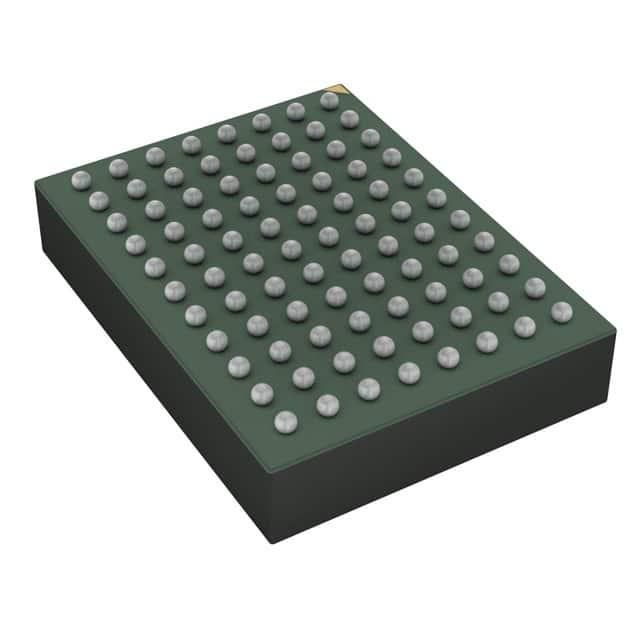

LTM8054IY#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck-Boost 800KHz Adjustable 1 1.2V~36V 1.2V 36V 5V BGA 贴片安装 15.2mm*11.2mm*3.4mm
供应商型号: LTM8054IY#PBF
供应商: 云汉优选
标准整包数: 1
ANALOG DEVICES DC-DC稳压器 LTM8054IY#PBF

LTM8054IY#PBF概述


    产品简介


    产品名称: LTM8054 微模块(Micromodule)稳压器
    产品类型: 桶型升压降压微模块稳压器
    主要功能: 在宽泛的输入电压范围内提供精确的输出电压,支持高达 36V 的输入电压和 36V 的输出电压。具有高效率(最高可达 94%),并且可以通过简单的外部电阻设置输出电压和频率。
    应用领域: 适用于各种电源设计,如工业控制、高功率电池操作设备、太阳能供电电压调节和充电系统。

    技术参数


    - 输入电压范围: 5V 至 36V
    - 最大输入电压: 40V
    - 输出电压范围: 1.2V 至 36V
    - 最大输出电压: 40V
    - 最大输出电流:
    - 24V 输入,12V 输出时为 5.4A
    - 封装形式: 15mm × 11.25mm × 3.42mm BGA 封装
    - 效率: 高达 94%
    - 可调输入和输出平均电流限制
    - 输入和输出电流监测
    - 并联以增加输出电流
    - 可选开关频率: 100kHz 至 800kHz
    - 同步频率范围: 200kHz 至 700kHz

    产品特点和优势


    - 紧凑封装: LTM8054 尺寸仅为 15mm × 11.25mm × 3.42mm,适合自动化表面贴装设备。
    - 高性能: 可以在宽泛的输入电压范围内提供稳定的输出电压,且最高效率达到 94%。
    - 集成度高: 内置控制器、功率开关、电感及支持组件,简化设计复杂度。
    - 灵活配置: 支持通过外部电阻轻松设置输出电压和开关频率。
    - 高可靠性: 符合 RoHS 规范,保证环保要求。
    - 多模式运行: 支持连续和非连续模式,可以根据负载情况自动切换,提高系统可靠性。

    应用案例和使用建议


    应用场景
    - 工业控制: 在恶劣环境下提供稳定可靠的电源。
    - 高功率电池操作设备: 为无人机、便携式医疗设备等提供高效的电源管理。
    - 太阳能供电: 用于光伏系统的电压调节和电池充电。
    使用建议
    - 散热管理: 设计 PCB 时应注意散热路径的设计,确保热流能够有效传导出去,以避免高温导致的性能下降。
    - 滤波电容选择: 选择低 ESR 的电容器以减少输出纹波,确保电压稳定性。
    - 外部元件配置: 在选择外部电阻时,要根据具体的应用需求进行合理配置,以达到最佳性能。

    兼容性和支持


    - 兼容性: LTM8054 可以与其他标准电路元件和模块兼容,适用于多种应用场景。
    - 技术支持: Linear Technology 提供详细的技术文档和应用指南,有助于用户快速上手和解决问题。

    常见问题与解决方案


    1. 问: 如何设置 LTM8054 的输出电压?
    - 答: 通过连接外部电阻到反馈引脚(FB)来设置输出电压,公式为 \( V{\text{OUT}} = 1.2 \times \frac{R{\text{TOP}}}{R{\text{BOT}}} + 1 \)。

    2. 问: 如何实现同步功能?
    - 答: 将外部时钟信号连接到 SYNC 引脚即可实现同步功能。

    3. 问: 输出电压纹波较大怎么办?
    - 答: 在输出端增加合适的滤波电容可以降低输出电压纹波,建议选择低 ESR 的电容器。

    总结和推荐


    综合评估:LTM8054 是一款高效、高集成度的桶型升压降压微模块稳压器,具有广泛的输入和输出电压范围,适用于多种工业和消费电子产品。它的紧凑封装、高可靠性以及易用性使其成为电源设计的理想选择。
    推荐使用:对于需要高效电源管理的场合,特别是那些涉及宽泛输入电压范围的应用,LTM8054 是非常值得推荐的产品。此外,其出色的灵活性和集成度使得它能够在多种复杂的环境中稳定运行,是电子工程师的优秀选择。

LTM8054IY#PBF参数

参数
功能 -
最大输入电压 36V
输出类型 Adjustable
最小输入电压 5V
最小输出电压 1.2V
同步整流器 -
拓扑 Buck-Boost
开关频率 800KHz
输出数量 1
最大输出电压 1.2V~36V
长*宽*高 15.2mm*11.2mm*3.4mm
通用封装 BGA
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

LTM8054IY#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTM8054IY#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTM8054IY#PBF LTM8054IY#PBF数据手册

LTM8054IY#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 198.237
50+ ¥ 187.9472
100+ ¥ 179.553
1000+ ¥ 168.048
库存: 190
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 1982.37
